Le guide ultime de la fabrication de circuits imprimés : processus, innovations et meilleures pratiques du secteur

1. L'évolution de la fabrication de circuits imprimés : des bases à la haute technologie

Pourquoi les PCB sont indispensables

• Connectivité : les circuits imprimés intègrent des composants dans des systèmes cohérents, permettant aux appareils de fonctionner de manière transparente.
• Évolutivité : des appareils portables aux machines industrielles, les circuits imprimés s'adaptent à diverses exigences de taille et de performances.
• Fiabilité : Les techniques de fabrication avancées réduisent les taux de défaillance, même dans des environnements difficiles.

2. Étapes clés de la fabrication de circuits imprimés : une analyse étape par étape

Étape 1 : Conception et ingénierie

• Développement schématique : à l'aide d'outils tels qu'Altium Designer et Cadence Allegro, les ingénieurs cartographient les circuits pour répondre aux spécifications électriques et thermiques.
• Analyse DFM (Design for Manufacturing) : l'équipe de SprintPCB identifie très tôt les défis potentiels de production, optimisant les dispositions pour la rentabilité et le rendement.
• Prototypage : des prototypes rapides valident les conceptions avant la production à grande échelle, réduisant ainsi le délai de mise sur le marché.

Étape 2 : Sélection des matériaux

• FR-4 : Un stratifié époxy économique et résistant aux flammes pour les applications standard.
• Stratifiés haute fréquence (par exemple, Rogers 4350B) : idéaux pour les appareils 5G et RF.
• Polyimide flexible : utilisé dans l'électronique pliable comme les appareils médicaux portables.

Étape 3 : Fabrication du PCB

• Imagerie : L'exposition aux ultraviolets (UV) ou au laser transfère les motifs des circuits sur des cartes recouvertes de cuivre.
• Gravure : Les procédés chimiques éliminent l'excès de cuivre, laissant des traces conductrices précises.

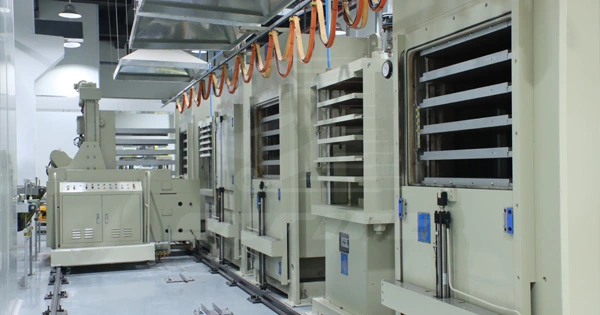

• Laminage : Les panneaux multicouches sont fusionnés sous haute température et pression.
•
• Placage : Les finitions Electroless Nickel Immersion Gold (ENIG) ou HASL protègent contre l'oxydation.

Étape 4 : Tests et assurance qualité

• Tests électriques : les contrôles de continuité et les tests de sonde volante détectent les ouvertures/courts-circuits.
• Test de contrainte thermique : garantit que les cartes résistent aux fluctuations de température.
• Analyse transversale : valide l'alignement des couches et l'intégrité des vias.

3. Techniques avancées révolutionnant la fabrication de circuits imprimés

Technologie HDI

• Microvias : Les trous percés au laser (<150µm) permettent des conceptions ultra-compactes.
• Vias empilés : améliorez l'intégrité du signal dans les applications à haut débit comme les serveurs.

PCB flexibles et rigides-flexibles

• Applications : Implants médicaux, smartphones pliables, avionique militaire.
• Avantages : Poids réduit, durabilité améliorée et configurabilité 3D.

Fabrication additive (impression 3D)

• Prototypage rapide : accélère les cycles d'itération pour les conceptions complexes.
• Composants intégrés : Résistances et condensateurs imprimés directement sur des substrats.

PCB optimisés pour l'IoT

• Conceptions à faible consommation : prolongez la durée de vie de la batterie des capteurs intelligents.
• Blindage RF : minimise les interférences dans les appareils connectés.

4. Normes de qualité dans la fabrication de circuits imprimés

• Classe IPC 2/3 : Pour les applications commerciales et de haute fiabilité.
• ISO 9001:2015 : Systèmes de management de la qualité rigoureux.
• Certification UL : Conformité aux normes de sécurité incendie et électriques.
• RoHS/REACH : Élimination des substances dangereuses comme le plomb et le cadmium.

5. Applications industrielles de la fabrication moderne de circuits imprimés

• Automobile : Unités de contrôle moteur (ECU), systèmes ADAS, gestion de batterie EV.
• Santé : appareils IRM, stimulateurs cardiaques, diagnostics portables.
• Aéronautique : Avionique, modules de communication par satellite.
• Electronique grand public : Smartphones, casques AR/VR, appareils IoT.

Étude de cas

6. Durabilité dans la fabrication de circuits imprimés

• Matériaux recyclables : Stratifiés biosourcés et soudures sans plomb.
• Réduction des déchets : Systèmes de recyclage de l’eau et programmes de réutilisation des produits chimiques.
• Efficacité énergétique : Installations alimentées par l’énergie solaire et procédés à faibles émissions.

7. Choisir le bon partenaire pour la fabrication de circuits imprimés

• Expertise technique : Recherchez une expérience avérée dans votre secteur d’activité.
• Évolutivité : Capacité à gérer à la fois des prototypes et des commandes groupées.
• Transparence : Suivi des commandes en temps réel et reporting détaillé.
• Support client : accompagnement DFM et dépannage réactif.

Pourquoi SprintPCB ?

• Prototypage rapide en 48 heures : phases de R&D accélérées.
• Logistique mondiale : livraison à domicile dans plus de 100 pays.
• Assistance technique 24h/24 et 7j/7 : expertise disponible pour les révisions urgentes.

8. Tendances futures dans la fabrication de circuits imprimés

• Conception pilotée par l'IA : les algorithmes d'apprentissage automatique optimisent les dispositions pour l'intégrité du signal.
• Passifs intégrés : Condensateurs/résistances intégrés dans des substrats.
• PCB de calcul quantique : des matériaux comme le graphène pour une résistance ultra-faible.
