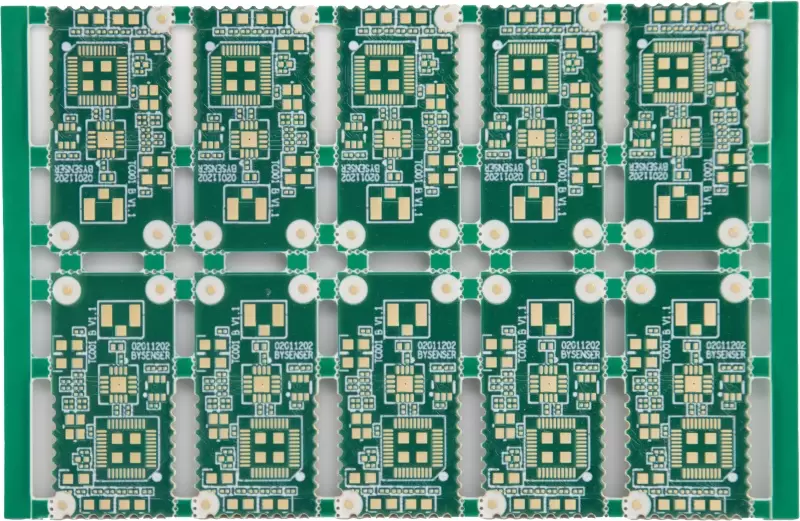

PCB multicouche stratifié mixte

Combine plusieurs substrats (FR-4 + PTFE/Rogers) dans une seule carte

Équilibre les coûts et les performances là où cela compte le plus

Permet une intégration transparente des sections haute vitesse et haute fréquence sur une seule carte

Optimisé pour les empilements multicouches complexes avec des exigences électriques et thermiques variées

Utilisé dans les circuits mixtes de contrôle numérique et RF

GetQuoteNow

Capacités du processus

Fonctionnalité	Spécifications techniques
Nombre de couches	4 à 20 couches
Matériels	FR4, Rogers
Méthode de profilage	Poinçonnage, fraisage
Poids en cuivre (finis)	18 μm – 210 μm
Épaisseur du FPC	0,05 mm – 3,0 mm
Dimensions maximales	450 mm x 610 mm
Voie et écartement minimum	0,075 mm / 0,075 mm
Foret mécanique minimum	0,15 mm
Finitions de surface disponibles	HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, étain par immersion, argent par immersion, or électrolytique, doigts d'or

Pourquoi choisir SprintPCB pour les circuits imprimés multicouches stratifiés mixtes ?

SprintPCB est spécialisé dans la fabrication de circuits imprimés multicouches laminés mixtes utilisant des matériaux tels que FR4, Rogers et PTFE pour répondre aux exigences de haute vitesse, haute fréquence et de performances thermiques. Notre contrôle précis de la laminage et l'adaptation des matériaux garantissent l'intégrité du signal, de faibles pertes et une fiabilité à long terme dans les applications hybrides complexes.

Du prototype à la production – Nous vous accompagnons tout au long du processus

Soutien technique
Services de prototypage
Délai d'exécution rapide
Transition en douceur vers la production de masse

FAQ sur les circuits imprimés multicouches stratifiés mixtes

Quelles sont les applications des circuits imprimés multicouches stratifiés mixtes ?

Les circuits imprimés multicouches stratifiés mixtes sont largement utilisés dans des applications exigeantes telles que les télécommunications, les contrôles industriels, les dispositifs médicaux et les systèmes militaires et aérospatiaux.

Comment sont fabriqués les circuits imprimés multicouches stratifiés mixtes ?

Les circuits imprimés multicouches stratifiés mixtes sont fabriqués en stratifiant des couches de différents matériaux tels que des substrats à base de métal, des matériaux à base de céramique et du FR-4, puis en perçant et en plaquant des vias pour interconnecter les couches.

Quels sont les avantages des circuits imprimés multicouches stratifiés mixtes ?

Les avantages des circuits imprimés multicouches stratifiés mixtes comprennent une meilleure gestion thermique, des performances électriques accrues, un poids réduit et une stabilité dimensionnelle améliorée.

Qu'est-ce qu'un PCB multicouche stratifié mixte ?

Un PCB multicouche stratifié mixte est un type de carte de circuit imprimé qui combine plusieurs couches de matériaux différents dans sa structure stratifiée, offrant des performances électriques et mécaniques améliorées.
