PCB flexible

PCB flexible

Applications légères, flexibles et hautement fiables | Haute résistance à la flexion | Matériaux de base PI et PET | Prototypage rapide | Certifiés RoHS et UL

homeAccueil > Fabrication de circuits imprimés > PCB flexible

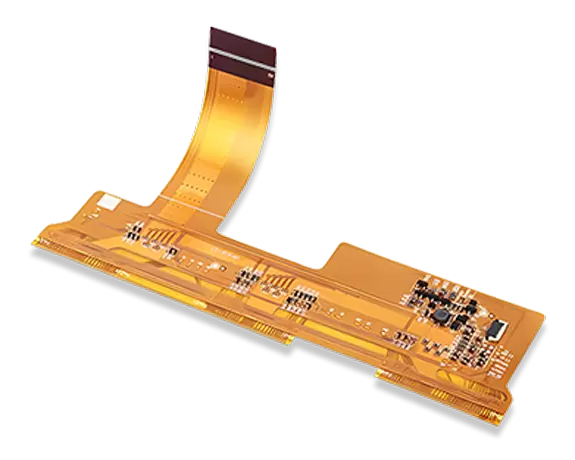

PCB flexible

Ultra-mince, pliable et léger

S'adapte aux installations dynamiques pliantes et courbes

Élimine le besoin de connecteurs et de câbles encombrants dans les espaces restreints

Offre une excellente dissipation de la chaleur et une fiabilité sous contrainte mécanique

Utilisé dans les tableaux de bord automobiles, les écrans enroulables et les capteurs flexibles

Obtenez un devis maintenantGet Quote
PCB flexible

Capacités du processus

FonctionnalitéSpécifications techniques
Nombre de couches1 à 6 couches
MatérielsPolyimide, polyester
Méthode de profilageDécoupe laser, poinçonnage, fraisage
Poids en cuivre (finis)8 μm – 70 μm
Épaisseur du FPC0,05 mm – 0,80 mm
Dimensions maximales250 mm x 610 mm
Voie et écartement minimum0,05 mm / 0,05 mm
Foret mécanique minimum0,1 mm
Finitions de surface disponiblesHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, étain par immersion, argent par immersion, or électrolytique, doigts d'or
Pourquoi choisir SprintPCB pour les PCB flexibles ?
SprintPCB est spécialisé dans la fabrication de circuits imprimés flexibles à partir de matériaux polyimides de haute qualité, permettant des conceptions électroniques légères, flexibles et compactes. Notre traitement avancé en continu, notre gravure précise et nos tests électriques rigoureux garantissent durabilité, stabilité du signal et longue durée de vie en flexion dans les applications dynamiques et en espace restreint.
Du prototype à la production – Nous vous accompagnons tout au long du processus

  • Soutien technique

  • Services de prototypage

  • Délai d'exécution rapide

  • Transition en douceur vers la production de masse

Équipement de fabrication de circuits imprimés
SprintPCB utilise les équipements les plus avancés de l'industrie pour fournir une production efficace et des produits de haute qualité à valeur ajoutée à nos partenaires.

Prêt à démarrer votre projet de PCB flexible ?

Demander un devis / Envoyer votre fichier Gerber

FAQ sur les circuits imprimés flexibles

PCB flexible FAQQuelle est la différence entre les circuits imprimés flexibles et rigides-flexibles ?
Les circuits imprimés flexibles sont entièrement constitués d'un matériau flexible, tandis que les circuits imprimés flexo-rigides sont une combinaison de circuits imprimés flexibles et rigides. Les circuits imprimés flexo-rigides sont utilisés dans les applications nécessitant une combinaison de flexibilité et de rigidité, et offrent les avantages des circuits imprimés flexibles et rigides.
PCB flexible FAQQuels matériaux sont utilisés pour fabriquer des circuits imprimés flexibles ?
Les circuits imprimés flexibles sont généralement fabriqués en polyimide ou en polyester, deux matériaux flexibles offrant de bonnes performances thermiques et électriques. D'autres matériaux, comme le polycarbonate, peuvent également être utilisés selon les exigences spécifiques de l'application.
PCB flexible FAQQuels types d’applications conviennent aux circuits imprimés flexibles ?
Les circuits imprimés flexibles sont largement utilisés dans de nombreuses applications, notamment les appareils mobiles, la technologie portable, les appareils médicaux et l'électronique automobile.
PCB flexible FAQQuels sont les avantages de l’utilisation de circuits imprimés flexibles ?
Les circuits imprimés flexibles présentent de nombreux avantages, notamment une flexibilité de conception accrue, un poids et une taille réduits, une fiabilité accrue, des performances améliorées et des économies de coûts par rapport aux circuits imprimés rigides traditionnels.
PCB flexible FAQQu'est-ce qu'un PCB flexible ?
Un circuit imprimé flexible est un type de carte de circuit imprimé fabriqué dans un matériau flexible, tel que le polyimide ou le polyester, au lieu du matériau rigide FR-4 traditionnel. Il offre une plus grande liberté de conception et peut être plié, courbé et courbé pour s'adapter aux espaces restreints.
