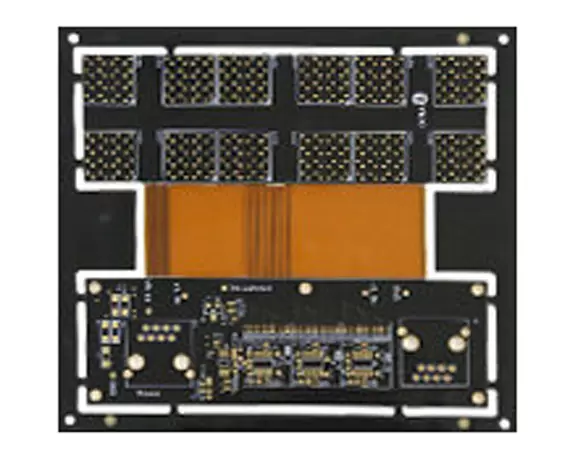

PCB rigide-flexible

Sections rigides intégrées avec queues flexibles pour des aménagements compacts

Résistant aux vibrations et réduit le besoin de connecteurs

Simplifie l'assemblage et améliore la fiabilité à long terme

Permet des configurations 3D pour les applications à espace restreint

Utilisé dans l'aérospatiale, les implants médicaux et les appareils portables haut de gamme

Obtenez un devis maintenantGet Quote
PCB rigide-flexible

Capacités du processus

FonctionnalitéSpécifications techniques
Nombre de couches4 – 24 couches standard, 40 couches avancées, 60 couches prototype
Performances de flexionEn fonction de la conception spécifique, les performances de courbure peuvent aller d'une courbure de base à 90° pour s'adapter à une flexion dynamique complète avec une plage de mouvement de 360° dans la queue de flexion qui résistera à des cycles continus tout au long de la durée de vie du produit.
Caractéristiques de courbureLe rayon de courbure détermine la flexibilité de la partie flexible de la planche. Plus le matériau est fin, plus le rayon de courbure est faible et plus la section flexible est flexible.
MatérielsCuivre RA, cuivre HTE, FR-4, polyimide, adhésif
Poids en cuivre (finis)0,5 OZ – 6 OZ
Épaisseur du PCB0,40 mm – 6,0 mm
Épaisseur du PCB dans la section flexible0,05 mm x 0,8 mm
Dimensions maximales546 mm x 662 mm
Voie et écartement minimum0,075 mm / 0,075 mm
Foret mécanique minimum0,15 mm
Finitions de surface disponiblesHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, étain par immersion, argent par immersion, or électrolytique, doigts d'or
Pourquoi choisir SprintPCB pour les PCB rigides-flexibles ?
SprintPCB est spécialisé dans la fabrication de circuits imprimés flexo-rigides intégrant des sections de carte flexibles et rigides dans une solution unique et compacte. Nos technologies avancées de laminage, de perçage et d'imagerie garantissent un alignement précis des couches, une durabilité mécanique et l'intégrité du signal, ce qui les rend idéales pour les assemblages 3D complexes, le pliage dynamique et les applications à espace restreint.
Du prototype à la production – Nous vous accompagnons tout au long du processus

  • Soutien technique

  • Services de prototypage

  • Délai d'exécution rapide

  • Transition en douceur vers la production de masse

Équipement de fabrication de circuits imprimés
SprintPCB utilise les équipements les plus avancés de l'industrie pour fournir une production efficace et des produits de haute qualité à valeur ajoutée à nos partenaires.

Prêt à démarrer votre projet PCB Rigid-Flex ?

Demander un devis / Envoyer votre fichier Gerber

FAQ sur les circuits imprimés rigides-flexibles

PCB rigide-flexible FAQQuel est le processus de production d'un PCB rigide-flexible ?
Le processus de production d'un PCB rigide-flexible est similaire à celui d'un PCB standard, mais comporte des étapes supplémentaires pour créer les couches flexibles et rigides. La couche flexible est généralement en polyimide, tandis que la couche rigide est en matériau PCB traditionnel, tel que le FR4. Les deux couches sont ensuite combinées et laminées pour obtenir le produit final.
PCB rigide-flexible FAQQuelles industries utilisent couramment des circuits imprimés rigides-flexibles ?
Les circuits imprimés rigides-flexibles sont largement utilisés dans les secteurs de l'aérospatiale, de la médecine et des télécommunications, entre autres.
PCB rigide-flexible FAQEn quoi un PCB rigide-flexible diffère-t-il d'un PCB standard ?
Un circuit imprimé standard est généralement constitué d'une seule couche de matériau et ne peut se plier ou fléchir que dans une certaine mesure. Un circuit imprimé rigide-flexible, quant à lui, comporte plusieurs couches et se plie et se fléchit plus facilement, ce qui le rend idéal pour les applications nécessitant beaucoup de mouvement ou une conception compacte.
PCB rigide-flexible FAQQuels sont les avantages de l’utilisation d’un PCB rigide-flexible ?
Les circuits imprimés flexo-rigides offrent une durabilité accrue, un encombrement réduit et de meilleures performances électriques que les circuits imprimés standard. Ils sont également mieux adaptés aux conditions environnementales difficiles, telles que les températures extrêmes, les chocs et les vibrations.
PCB rigide-flexible FAQQu'est-ce qu'un PCB rigide-flexible ?
Un circuit imprimé rigide-flexible est un type de carte de circuit imprimé qui combine les avantages des circuits imprimés rigides et flexibles en un seul produit. Il est composé d'une couche interne rigide et d'une couche externe flexible, ce qui offre une plus grande polyvalence et une plus grande flexibilité de conception et d'utilisation.
