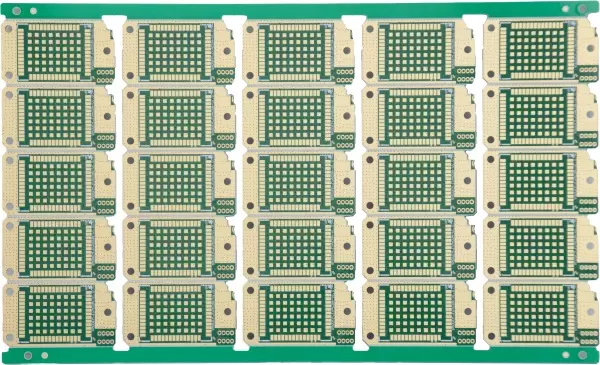

Matériaux diélectriques à faible perte supportant des fréquences allant jusqu'à des dizaines de GHz
Contrôle d'impédance de précision pour minimiser l'atténuation du signal
Nécessite une tolérance stricte dans la géométrie des traces et la cohérence diélectrique
Excellente stabilité du signal sur de larges plages de température et de fréquence
Utilisé dans les stations de base 5G, les systèmes radar et les antennes RF
| Fonctionnalité | Spécifications techniques |
| Nombre de couches | 4 à 20 couches |
| Matériels | Faible perte / faible Dk, performances supérieures FR-4, PPO, Téflon, hydrocarbure / céramique chargé |
| Poids en cuivre (finis) | 0,5 oz – 6 oz |
| Épaisseur du PCB | 0,40 mm – 6,0 mm |
| Dimensions maximales | 580 mm x 650 mm |
| Voie et écartement minimum | 0,075 mm / 0,075 mm |
| Foret mécanique minimum | 0,15 mm |
| Finitions de surface disponibles | HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, étain par immersion, argent par immersion, or électrolytique, doigts d'or |
![]()
Soutien technique
![]()
Services de prototypage
![]()
Délai d'exécution rapide
![]()
Transition en douceur vers la production de masse
Quelles sont les applications des PCB haute fréquence ?
Comment les PCB haute fréquence sont-ils testés ?
Quels matériaux sont utilisés dans la fabrication des PCB C ?
Qu'est-ce qui différencie les PCB haute fréquence des PCB classiques ?
Qu'est-ce qu'un PCB haute fréquence ?
