Planche rigide-flexible : 5 choses inoubliables qui vous font aimer et détester

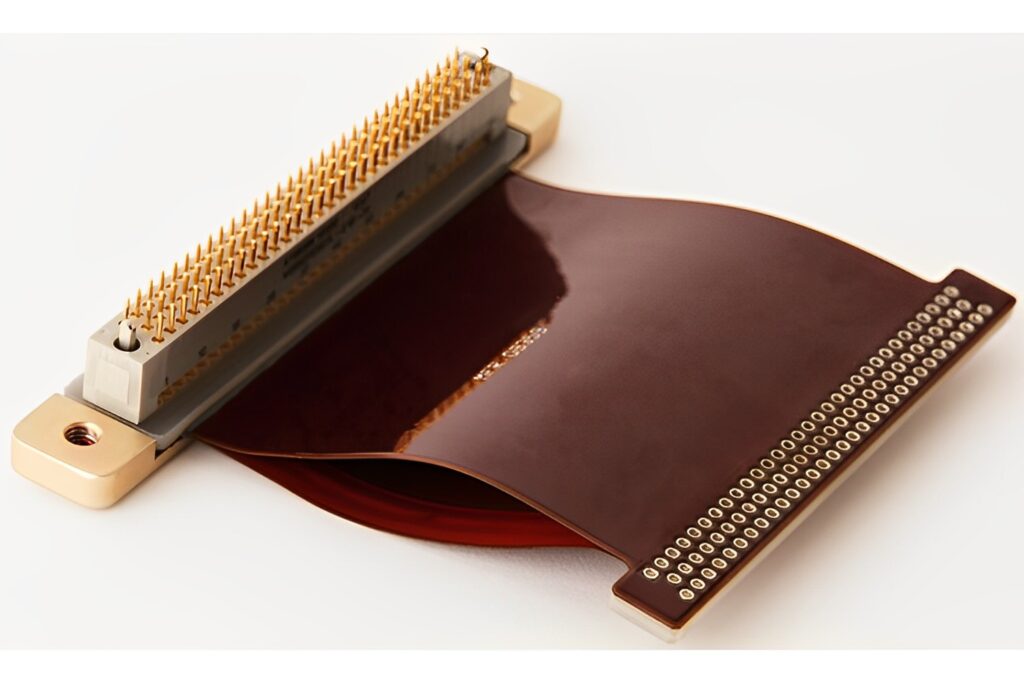

Qu'est-ce qu'un panneau rigide-flexible ?

Les cartes flexo-rigides sont une technologie innovante de plus en plus répandue dans les appareils électroniques. L'émergence et le développement des FPC et des PCB ont conduit à la création de ce nouveau produit, combinant des cartes flexibles et rigides. Grâce à des procédés tels que la lamination, les cartes flexibles et rigides sont combinées selon les exigences technologiques pertinentes, combinant ainsi les caractéristiques des cartes rigides et des cartes flexibles. Cette combinaison offre à la fois une stabilité mécanique et une fiabilité élevées, ainsi que flexibilité et adaptabilité. L'avènement des cartes flexo-rigides a révolutionné la conception et l'application des cartes rigides traditionnelles, apportant de nombreuses opportunités et défis à l'industrie électronique. Comparés aux cartes rigides traditionnelles, les FPCB présentent des avantages significatifs en termes de forme, de poids et d'optimisation de l'espace. Cela offre aux concepteurs une plus grande liberté, leur permettant de concevoir des produits plus innovants et précis.

Types courants de panneaux rigides-flexibles

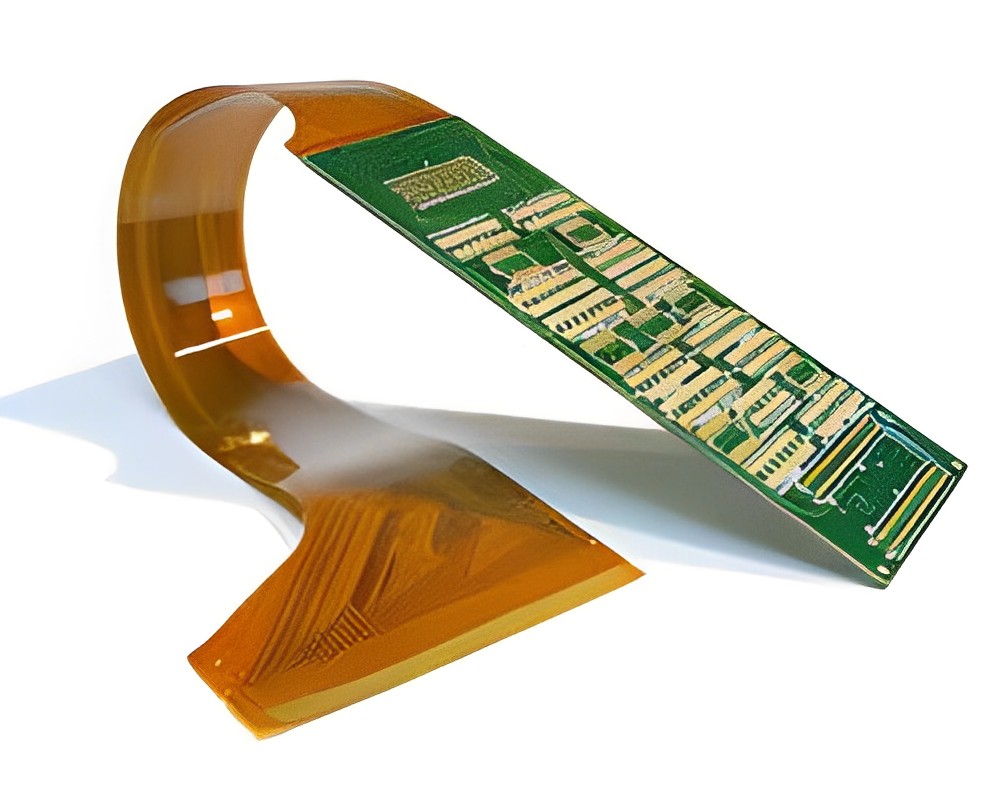

Type 1 : Carte flexible-rigide. Un circuit imprimé flexible et un circuit imprimé rigide sont assemblés sans trous métallisés (PTH), et le nombre de couches est supérieur à un.

Type 2 : Carte multicouche flexible-rigide. Ce type de carte est doté de trous métallisés (PTH) et comprend plus de deux couches conductrices.

Une médaille a deux faces, et le panneau rigide-flexible ne fait pas exception. Commençons par examiner les avantages des panneaux rigides-flexibles.

Avantages du panneau rigide-flexible

Flexibilité - Grâce à leur conception et à leur procédé de fabrication uniques, les FPCB présentent une excellente flexibilité et adaptabilité. Ces cartes peuvent être pliées, courbées ou fléchies à la forme souhaitée pour répondre à diverses exigences de conception de produits. Par exemple, pour la conception de smartphones ou d'appareils portables, les FPCB peuvent être pliées et moulées librement pour s'adapter à des formes complexes. Cette flexibilité offre aux concepteurs une plus grande liberté pour créer des produits plus complexes et élégants. La flexibilité des cartes rigides-flexibles en fait un choix idéal pour la conception d'appareils portables. Par exemple, les montres connectées, les moniteurs de santé et les lunettes connectées doivent s'adapter à différentes tailles et formes de poignets, de corps ou de visages. La flexibilité et la flexibilité des cartes rigides-flexibles permettent à ces appareils d'épouser parfaitement les contours du corps de l'utilisateur, offrant une expérience de port confortable.

Les cartes flexo-rigides jouent un rôle crucial dans la conception d'écrans incurvés. Les appareils modernes tels que les smartphones, les téléviseurs et les écrans automobiles adoptent de plus en plus des designs incurvés pour offrir une meilleure expérience visuelle. La flexibilité des cartes permet à l'écran de se courber sans nécessiter de connecteurs rigides, ce qui permet des designs incurvés harmonieux. L'adaptabilité des cartes flexo-rigides en fait un composant essentiel des appareils pliables. Par exemple, des produits comme les smartphones et les tablettes pliables nécessitent des circuits pour maintenir la connectivité lorsqu'ils sont ouverts et pliés. La conception des cartes permet au circuit imprimé de se plier et de se replier en douceur, permettant des transitions fluides entre les différentes formes de l'appareil tout en maintenant des connexions fiables. La flexibilité et l'adaptabilité des cartes flexo-rigides offrent des solutions innovantes pour la conception de systèmes électroniques automobiles. Les appareils électroniques automobiles doivent s'adapter aux espaces restreints et aux formes complexes, tout en résistant aux facteurs environnementaux tels que les vibrations et les variations de température. La flexibilité des cartes flexo-rigides permet une installation compacte des cartes électroniques dans des composants de véhicules de formes diverses, tout en assurant des connexions électriques fiables.

Des appareils portables aux écrans incurvés, en passant par les appareils pliables et les systèmes électroniques automobiles, la flexibilité et l'adaptabilité des cartes flexo-rigides permettent aux produits électroniques de s'adapter à différentes formes, tailles et conditions environnementales, offrant ainsi une expérience utilisateur et des fonctionnalités améliorées. De plus, les cartes flexo-rigides offrent une fiabilité accrue. Comparées aux cartes rigides traditionnelles, elles éliminent les connecteurs et les connexions enfichables, réduisant ainsi les points de défaillance potentiels. Cette conception réduit également les problèmes de connectivité inter-circuits et le risque de bruit électrique, offrant ainsi un appareil électronique plus stable et fiable. Dans le secteur aérospatial, les cartes flexo-rigides sont largement utilisées dans des équipements tels que les avions et les satellites. Ces appareils sont soumis à des conditions de fonctionnement difficiles, notamment des températures élevées, des basses températures, des vibrations et des impacts. La résistance aux hautes températures des cartes flexo-rigides leur permet de fonctionner de manière stable dans des environnements à haute température tout en préservant la fiabilité des connexions des circuits. Parallèlement, leur résistance aux vibrations et aux impacts leur permet de supporter les vibrations et les impacts intenses subis en vol, garantissant ainsi le fonctionnement normal des équipements électroniques. Dans les dispositifs médicaux tels que les stimulateurs cardiaques, les capteurs implantés et les dispositifs médicaux portables, la fiabilité des cartes flexo-rigides est cruciale. Ces dispositifs doivent fonctionner de manière stable pendant de longues périodes, tout en exigeant durabilité et résistance à la corrosion. La conception et le choix des matériaux spécifiques des cartes flexo-rigides leur permettent de s'adapter aux variations de l'environnement corporel et de résister à l'influence des fluides corporels et des produits chimiques. Cela garantit la fiabilité et la stabilité à long terme des dispositifs médicaux. Les systèmes de contrôle industriels sont souvent exposés à des environnements de travail difficiles, notamment une humidité élevée, des gaz corrosifs et des vibrations. Les cartes flexo-rigides sont largement utilisées dans ces systèmes pour répondre à leurs exigences de fiabilité et de durabilité. Les matériaux spéciaux et les mesures de protection des cartes flexo-rigides leur permettent de résister à l'humidité dans les environnements très humides, tout en offrant une résistance à la corrosion et à l'oxydation. De plus, la résistance aux vibrations des cartes flexo-rigides assure le fonctionnement normal du système dans des environnements vibrants, évitant ainsi les interruptions de circuit ou les dysfonctionnements. Un autre facteur qui rend les cartes flexo-rigides populaires est leur faible encombrement. Grâce à leur flexibilité et à leur finesse, elles occupent moins d'espace dans les appareils électroniques compacts. Ceci est crucial pour les appareils électroniques grand public modernes tels que les smartphones, les tablettes et les objets connectés. L'utilisation de cartes flexo-rigides rend les appareils plus fins et plus légers tout en répondant aux exigences complexes de connectivité des circuits. Dans les smartphones modernes, l'espace est crucial. L'utilisation de cartes flexo-rigides permet des conceptions de téléphones plus compactes et plus légères.Ces cartes peuvent se plier et se plier pour épouser la forme du téléphone, s'adaptant ainsi aux espaces restreints et s'intégrant parfaitement aux autres composants électroniques. Les cartes flexo-rigides permettent de connecter différents modules du téléphone, tels que l'écran, l'appareil photo, la batterie et le pavé tactile, ce qui permet d'obtenir une structure plus compacte tout en assurant des connexions électriques stables. Elles sont également largement utilisées dans le domaine des appareils portables. Les cartes rigides traditionnelles ne répondent pas aux exigences des appareils portables, car elles doivent s'adapter à la courbure et aux mouvements du corps humain. Les cartes flexo-rigides peuvent être pliées, pliées et enroulées pour épouser la forme du poignet, du bras ou d'autres parties du corps. Cela améliore le confort des appareils portables et réduit l'encombrement. Dans le domaine de l'électronique automobile, l'optimisation spatiale est un facteur clé. L'utilisation de cartes flexo-rigides permet de concevoir des modules électroniques automobiles plus compacts, libérant ainsi de l'espace pour d'autres fonctions et conceptions. Par exemple, sur le tableau de bord d'une voiture, les cartes flexo-rigides permettent de connecter divers instruments et écrans de manière compacte, réduisant ainsi l'encombrement du câblage. De plus, les cartes rigides-flexibles peuvent se plier et s'adapter aux surfaces courbes de l'intérieur du véhicule, permettant une meilleure utilisation de l'espace. Les dispositifs médicaux doivent souvent accueillir plusieurs composants électroniques et capteurs dans un espace limité. L'utilisation de cartes rigides-flexibles permet une conception plus compacte des dispositifs médicaux, ce qui permet de gagner de la place. Par exemple, dans les instruments médicaux implantables, les cartes rigides-flexibles peuvent se plier et se plier pour épouser la forme de l'instrument et établir des connexions fiables avec les autres composants. Ainsi, les instruments médicaux s'adaptent mieux à l'environnement interne du patient et assurent une surveillance et un traitement médicaux précis. Les cartes rigides-flexibles sont très appréciées pour leur excellente fiabilité et durabilité. Elles bénéficient d'un traitement spécial et présentent des caractéristiques telles que la résistance aux vibrations, aux chocs et aux hautes températures. Cela les rend particulièrement adaptées aux applications exigeant une fiabilité et une stabilité élevées, telles que l'aérospatiale, les dispositifs médicaux et les systèmes de contrôle industriel. Elles sont également capables de fonctionner dans des conditions environnementales difficiles, telles qu'une forte humidité, des températures extrêmes et la corrosion chimique, sans perte de performances ni défaillance. Après avoir présenté leurs avantages, examinons leurs inconvénients.Les cartes rigides traditionnelles ne répondent pas aux exigences des appareils portables, car elles doivent s'adapter aux courbures et aux mouvements du corps humain. Les cartes rigides-flexibles peuvent être pliées, pliées et enroulées pour épouser la forme du poignet, du bras ou d'autres parties du corps. Cela rend les appareils portables plus confortables et réduit l'encombrement. Dans le domaine de l'électronique automobile, l'optimisation spatiale est un facteur clé. L'utilisation de cartes rigides-flexibles permet de concevoir des modules électroniques automobiles plus compacts, libérant ainsi de l'espace pour d'autres fonctions et conceptions. Par exemple, sur le tableau de bord d'une voiture, les cartes rigides-flexibles permettent de connecter divers instruments et écrans de manière compacte, réduisant ainsi l'espace nécessaire au câblage. De plus, les cartes rigides-flexibles peuvent se plier et s'adapter aux surfaces courbes de l'intérieur du véhicule, permettant une meilleure utilisation de l'espace. Les dispositifs médicaux doivent souvent accueillir plusieurs composants électroniques et capteurs dans un espace limité. L'utilisation de cartes rigides-flexibles permet une conception plus compacte des dispositifs médicaux, ce qui permet de gagner de la place. Par exemple, dans les instruments médicaux implantables, les cartes rigides-flexibles peuvent se plier et se plier pour épouser la forme de l'instrument et établir des connexions fiables avec les autres composants. Ainsi, les instruments médicaux s'adaptent mieux à l'environnement interne du patient et assurent une surveillance et un traitement médicaux précis. Les cartes flexo-rigides sont très appréciées pour leur excellente fiabilité et leur durabilité. Subissant un traitement spécial, elles présentent des caractéristiques telles que la résistance aux vibrations, aux chocs et aux températures élevées. Elles sont donc particulièrement adaptées aux applications exigeant une fiabilité et une stabilité élevées, telles que l'aérospatiale, les dispositifs médicaux et les systèmes de contrôle industriel. Elles sont également capables de fonctionner dans des conditions environnementales difficiles, telles qu'une forte humidité, des températures extrêmes et la corrosion chimique, sans perte de performances ni défaillance. Après avoir présenté leurs avantages, examinons leurs inconvénients.Les cartes rigides traditionnelles ne répondent pas aux exigences des appareils portables, car elles doivent s'adapter aux courbures et aux mouvements du corps humain. Les cartes rigides-flexibles peuvent être pliées, pliées et enroulées pour épouser la forme du poignet, du bras ou d'autres parties du corps. Cela rend les appareils portables plus confortables et réduit l'encombrement. Dans le domaine de l'électronique automobile, l'optimisation spatiale est un facteur clé. L'utilisation de cartes rigides-flexibles permet de concevoir des modules électroniques automobiles plus compacts, libérant ainsi de l'espace pour d'autres fonctions et conceptions. Par exemple, sur le tableau de bord d'une voiture, les cartes rigides-flexibles permettent de connecter divers instruments et écrans de manière compacte, réduisant ainsi l'espace nécessaire au câblage. De plus, les cartes rigides-flexibles peuvent se plier et s'adapter aux surfaces courbes de l'intérieur du véhicule, permettant une meilleure utilisation de l'espace. Les dispositifs médicaux doivent souvent accueillir plusieurs composants électroniques et capteurs dans un espace limité. L'utilisation de cartes rigides-flexibles permet une conception plus compacte des dispositifs médicaux, ce qui permet de gagner de la place. Par exemple, dans les instruments médicaux implantables, les cartes rigides-flexibles peuvent se plier et se plier pour épouser la forme de l'instrument et établir des connexions fiables avec les autres composants. Ainsi, les instruments médicaux s'adaptent mieux à l'environnement interne du patient et assurent une surveillance et un traitement médicaux précis. Les cartes flexo-rigides sont très appréciées pour leur excellente fiabilité et leur durabilité. Subissant un traitement spécial, elles présentent des caractéristiques telles que la résistance aux vibrations, aux chocs et aux températures élevées. Elles sont donc particulièrement adaptées aux applications exigeant une fiabilité et une stabilité élevées, telles que l'aérospatiale, les dispositifs médicaux et les systèmes de contrôle industriel. Elles sont également capables de fonctionner dans des conditions environnementales difficiles, telles qu'une forte humidité, des températures extrêmes et la corrosion chimique, sans perte de performances ni défaillance. Après avoir présenté leurs avantages, examinons leurs inconvénients.Les dispositifs médicaux nécessitent souvent l'intégration de multiples composants électroniques et capteurs dans un espace restreint. L'utilisation de cartes flexo-rigides permet une conception plus compacte des dispositifs médicaux, permettant ainsi un gain de place. Par exemple, dans les instruments médicaux implantables, les cartes flexo-rigides peuvent se plier et fléchir pour épouser la forme de l'instrument et établir des connexions fiables avec les autres composants. Ainsi, les instruments médicaux s'adaptent mieux à l'environnement interne du patient et assurent une surveillance et un traitement médicaux précis. Les cartes flexo-rigides sont très appréciées pour leur excellente fiabilité et durabilité. Elles bénéficient d'un traitement spécial et présentent des caractéristiques telles que la résistance aux vibrations, aux chocs et aux hautes températures. Elles sont donc particulièrement adaptées aux applications exigeant une fiabilité et une stabilité élevées, telles que l'aérospatiale, les dispositifs médicaux et les systèmes de contrôle industriel. Elles sont également capables de fonctionner dans des conditions environnementales difficiles, telles qu'une forte humidité, des températures extrêmes et la corrosion chimique, sans perte de performances ni défaillance. Après avoir présenté leurs avantages, examinons leurs inconvénients.Les dispositifs médicaux nécessitent souvent l'intégration de multiples composants électroniques et capteurs dans un espace restreint. L'utilisation de cartes flexo-rigides permet une conception plus compacte des dispositifs médicaux, permettant ainsi un gain de place. Par exemple, dans les instruments médicaux implantables, les cartes flexo-rigides peuvent se plier et fléchir pour épouser la forme de l'instrument et établir des connexions fiables avec les autres composants. Ainsi, les instruments médicaux s'adaptent mieux à l'environnement interne du patient et assurent une surveillance et un traitement médicaux précis. Les cartes flexo-rigides sont très appréciées pour leur excellente fiabilité et durabilité. Elles bénéficient d'un traitement spécial et présentent des caractéristiques telles que la résistance aux vibrations, aux chocs et aux hautes températures. Elles sont donc particulièrement adaptées aux applications exigeant une fiabilité et une stabilité élevées, telles que l'aérospatiale, les dispositifs médicaux et les systèmes de contrôle industriel. Elles sont également capables de fonctionner dans des conditions environnementales difficiles, telles qu'une forte humidité, des températures extrêmes et la corrosion chimique, sans perte de performances ni défaillance. Après avoir présenté leurs avantages, examinons leurs inconvénients.

The drawbacks of rigid-flex board

Applications des panneaux rigides-flexibles
