Le PCB (circuit imprimé) est un composant essentiel des appareils électroniques modernes. Qu'il s'agisse d'un petit appareil électronique ou d'un équipement industriel de grande taille, des circuits imprimés de haute qualité et fiables sont essentiels pour garantir la performance et la fiabilité des appareils. Cet article partage quelques conseils et techniques efficaces pour les passionnés du secteur des PCB, afin de les aider à maîtriser l'art de la conception et de la fabrication de circuits imprimés.Étape 1 : Comprendre les principes de conception des circuits imprimés
Avant de commencer la conception d'un circuit imprimé, il est essentiel de bien comprendre les principes qui le sous-tendent. Maîtriser les fondamentaux des principes électriques, de la transmission du signal, du contrôle du bruit et de la compatibilité électromagnétique peut aider les concepteurs à éviter les problèmes potentiels et à améliorer la qualité de la conception. En ce qui concerne les bases des principes électriques, de la transmission du signal, du contrôle du bruit et de la compatibilité électromagnétique, voici quelques concepts et principes importants. Principes électriques : Tension : représente la différence de potentiel et sert de force motrice pour le flux de charge dans un circuit. Courant : fait référence à la vitesse à laquelle la charge traverse un conducteur, représentant le flux de charge dans un circuit. Résistance : détermine le degré d'entrave au flux de courant, mesuré en ohms. Capacité : capacité à stocker des charges, entraînant la séparation des charges entre deux conducteurs. Inductance : réponse d'un conducteur aux variations de courant, générant un champ magnétique. Transmission du signal : ligne de transmission : fil ou câble utilisé pour transmettre des signaux dans un circuit. Bande passante : plage de fréquences qu'une ligne de transmission de signaux peut transmettre. Signal d'horloge : signal utilisé pour synchroniser et chronométrer divers composants dans les appareils électroniques. Communication série : Méthode de communication qui transmet des données bit par bit. Communication parallèle : Méthode de communication qui transmet simultanément plusieurs bits. Contrôle du bruit : Interférence de signal : Interférence électromagnétique provenant d'autres appareils ou circuits électroniques qui affecte la qualité du signal. Boucles de masse : Bruit causé par des différences de potentiel de mise à la terre entre différents emplacements. Suppression du bruit : Réduction des interférences de bruit à l'aide de méthodes telles que des filtres, un blindage et des condensateurs de découplage. Signal différentiel : Réduction des interférences de bruit en combinant un signal avec son signal inversé. Compatibilité électromagnétique : Rayonnement électromagnétique : Ondes électromagnétiques générées par des appareils électroniques qui peuvent interférer avec d'autres appareils. Blindage : Utilisation de boîtiers ou de couches métalliques pour bloquer et isoler le rayonnement et les interférences électromagnétiques. Conception de la mise à la terre : Planification et connexion appropriées de la mise à la terre des appareils pour réduire les interférences électromagnétiques et les boucles de terre. Une compréhension approfondie de ces concepts vous aidera à résoudre les problèmes et à mieux optimiser vos conceptions pendant le processus de conception et de fabrication des circuits imprimés.Étape 2 : Choisir l'outil de conception de circuit imprimé approprié
Choisir le bon outil de conception de circuits imprimés est essentiel à la réussite de votre projet. De nombreux logiciels performants sont disponibles sur le marché, tels qu'Altium Designer, Eagle et KiCad. En choisissant un outil adapté à vos besoins, les concepteurs peuvent concevoir efficacement leurs circuits imprimés. Voici quelques avantages et inconvénients de ces logiciels .

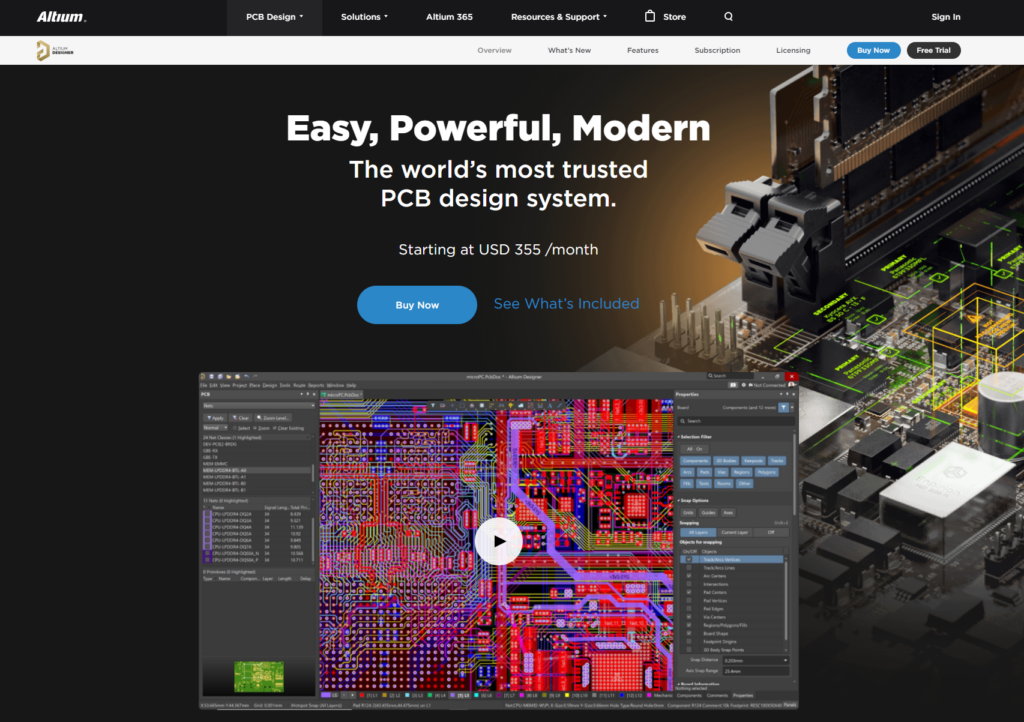

Avantages d'Altium Designer : Fonctionnalités puissantes et environnement de conception complet, adaptés aux conceptions de circuits imprimés complexes. Il offre une bibliothèque et une base de données de composants riches, faciles à utiliser par les concepteurs. Fonctionnalités avancées d'agencement et de routage pour une gestion efficace des circuits complexes. Prise en charge de plusieurs formats de fichiers et systèmes de contrôle de version intégrés pour une collaboration simplifiée en équipe. Outils complets de simulation et de validation facilitant la vérification des conceptions et la résolution des problèmes. Inconvénients d'Altium Designer : Coût élevé, parfois inabordable pour les concepteurs individuels ou les petites équipes. La prise en main est complexe et la prise en main et la maîtrise du logiciel prennent du temps. La gestion de projets de grande envergure peut nécessiter des spécifications et des ressources informatiques plus importantes.
Avantages d'Eagle : Interface conviviale, facile à prendre en main et à utiliser. Version gratuite adaptée aux concepteurs individuels ou aux petits projets. Communauté d'utilisateurs active et support complet. Excellentes capacités d'agencement et de routage, adaptées aux conceptions de circuits imprimés de taille moyenne. Inconvénients d'Eagle : Performances limitées pour les projets complexes et de grande envergure. Fonctionnalités limitées, absence de fonctionnalités avancées et d'outils de simulation. L'achat de versions payantes peut être requis pour accéder aux fonctionnalités avancées et étendues.
Avantages de KiCad : Gratuit et open source, adapté aux concepteurs individuels et aux petites équipes. Offre des capacités d'implantation et de routage stables pour les conceptions de circuits imprimés de taille moyenne. Communauté d'utilisateurs active et support complet. Fonctionnalités logicielles personnalisables et extensibles pour répondre aux besoins individuels. Inconvénients de KiCad : Courbe d'apprentissage abrupte, nécessitant plus de temps de maîtrise que d'autres logiciels commerciaux. Certaines fonctionnalités avancées et certains outils de simulation peuvent être absents ou moins performants que les logiciels commerciaux. Manque de fonctionnalités avancées comme la visualisation 3D.
Étape 3 : Disposition et routage soignés dans la conception de circuits imprimés
Une disposition et un routage efficaces permettent de minimiser les interférences et le bruit des signaux tout en améliorant les performances et la stabilité du circuit. Lors de la disposition, les concepteurs doivent judicieusement positionner les composants, prêter attention au routage des signaux et des lignes électriques, et planifier le plan de masse. Lors du routage, des largeurs et un espacement de pistes appropriés doivent être utilisés pour éviter les interférences croisées et optimiser l'intégrité du signal. Voici quelques exemples et techniques pratiques pour minimiser les interférences et le bruit des signaux, et améliorer les performances et la stabilité du circuit lors de la disposition et du routage du circuit imprimé. Séparation des signaux analogiques et numériques : Séparez la disposition des signaux analogiques et numériques pour éviter les interférences mutuelles. Les signaux analogiques sont généralement plus sensibles et doivent être isolés des signaux numériques autant que possible. Planification du plan de masse : Une planification adéquate du plan de masse réduit le bruit et les interférences sur le chemin de retour à la masse. Assurez-vous de disposer de surfaces de plan de masse suffisantes et de bonnes connexions aux broches de masse des composants concernés. Gestion des signaux haut débit : Pour les lignes de signaux haut débit, utilisez des techniques telles que les paires différentielles, l'adaptation d'impédance et l'adaptation de longueur de signal afin de maintenir l'intégrité du signal. Ces techniques peuvent réduire la distorsion et la diaphonie du signal, améliorant ainsi sa qualité. Séparez les lignes d'alimentation et de signal : Séparez la disposition des lignes d'alimentation et de signal afin de minimiser l'impact du bruit de puissance sur les signaux. Évitez de les faire passer en parallèle et maintenez-les aussi éloignées que possible. Évitez les interférences croisées : Lors du routage, évitez de croiser les lignes de signal. Les interférences croisées peuvent provoquer une diaphonie et des interférences électromagnétiques, entraînant une dégradation de la qualité du signal. Utilisez un routage intercouche ou des vias pour les connexions intercouches afin d'éviter les interférences croisées. Stratégie d'allocation des broches : Allouez les broches judicieusement pour que les chemins de signal entre les composants concernés soient aussi courts et directs que possible. Cela permet de réduire le délai de transmission du signal, les pertes et la diaphonie du circuit. Contrôle de l'impédance : Contrôlez l'impédance des lignes de signal pour qu'elle corresponde à l'impédance caractéristique des pilotes et des récepteurs, conformément aux exigences de conception. Une mauvaise adaptation d'impédance peut entraîner des problèmes de réflexion et d'intégrité du signal. Disposition des broches de terre : Pour les circuits analogiques sensibles, essayez de concentrer les broches de terre ensemble pour former de bons points de mise à la terre, réduisant ainsi le bruit sur le chemin de retour à la terre. Blindage électromagnétique : Pour les circuits ou modules sensibles au bruit, des techniques de blindage électromagnétique peuvent être utilisées, telles que l'utilisation de boîtiers de blindage, de blindage intercouche et d'isolation du plan de masse, afin de réduire l'impact des interférences externes. Couplage et torsion : Pour les signaux qui nécessitent un couplage, tels que les signaux d'horloge et leurs lignes de masse correspondantes, acheminez-les ensemble de manière torsadée afin de minimiser les interférences et la diaphonie.
Étape 4 : Tenir compte de la gestion thermique
La gestion thermique est un facteur essentiel à prendre en compte pour les circuits imprimés de grande puissance ou de grande taille. Un positionnement judicieux des dissipateurs thermiques, des ventilateurs ou des dissipateurs thermiques est essentiel pour maintenir la température du circuit dans des limites acceptables. De plus, le choix de matériaux et de techniques thermiques adaptés, tels que les dissipateurs thermiques, les tampons thermiques et la pâte thermique, peut améliorer l'efficacité de la dissipation thermique. Pour la gestion thermique des appareils électroniques ou des circuits imprimés, les dissipateurs thermiques, les tampons thermiques et la pâte thermique sont des solutions courantes. Leur principe de fonctionnement est différent, expliqué ci-dessous. Un dissipateur thermique est un composant métallique à haute conductivité thermique, généralement en aluminium ou en cuivre. Son principe de fonctionnement consiste à augmenter la surface de dissipation afin d'accélérer la conduction et la dissipation thermiques. Le dissipateur thermique entre en contact étroit avec le composant à refroidir, comme un processeur ou un amplificateur de puissance, et transfère la chaleur de la surface du composant au dissipateur thermique par conduction thermique. La chaleur est ensuite dissipée dans l'air ambiant grâce à la surface plus importante des ailettes du dissipateur thermique. La conception d'un dissipateur thermique vise généralement à maximiser la surface, à améliorer la dissipation thermique et à optimiser la convection d'air afin d'optimiser le refroidissement. Un tampon thermique est un matériau souple, généralement composé de gel de silicone ou de caoutchouc, offrant une bonne conductivité thermique. Son principe de fonctionnement consiste à combler l'espace entre la source de chaleur et le dissipateur thermique afin d'améliorer l'efficacité de la conduction thermique. Les tampons thermiques peuvent être placés entre des composants électroniques (tels que des puces ou des modules d'alimentation) et des dissipateurs thermiques. Leur compressibilité leur permet de combler les espaces irréguliers et d'assurer une meilleure conduction thermique. La conductivité thermique du tampon thermique favorise un transfert rapide de la chaleur de la source de chaleur vers le dissipateur thermique, assurant ainsi une gestion thermique efficace. La graisse thermique est un composé à haute conductivité thermique, généralement composé de graisse de silicone ou d'oxydes métalliques. Son principe de fonctionnement consiste à combler les minuscules espaces entre la surface des composants électroniques et le dissipateur thermique, améliorant ainsi l'efficacité de la conduction thermique entre les deux. Le rôle principal de la graisse thermique est de combler les irrégularités et les espaces de surface mineurs, réduisant ainsi la résistance thermique à l'interface thermique et améliorant l'efficacité de la conduction thermique. L'application d'une quantité appropriée de pâte thermique permet d'obtenir un meilleur contact thermique, améliorant ainsi la conduction de la chaleur de la source vers le dissipateur thermique. Ces solutions de gestion thermique jouent un rôle crucial dans les appareils électroniques : elles contribuent à transférer efficacement la chaleur des sources vers les dissipateurs thermiques et garantissent que la température de l'appareil reste dans une plage de température sûre.Étape 5 : Sélection des matériaux et des fabricants appropriés
Choisir des matériaux PCB de haute qualité et des fabricants fiables est crucial pour garantir la performance et la fiabilité du PCB. Des matériaux haut de gamme offrent une meilleure transmission du signal et une meilleure résistance mécanique, tandis que des fabricants fiables garantissent des processus de fabrication de haute qualité et des livraisons rapides. Voici quelques marques de matériaux PCB réputées. Isola est un fabricant mondial de premier plan de substrats isolants haute performance, proposant une large gamme de solutions. Rogers Corporation est spécialisée dans les matériaux haute performance et propose des PCB innovants tels que les séries RO4000, RO3000 et RT/duroid pour l'industrie électronique.
Panasonic est un fabricant d'électronique renommé qui propose également une variété de matériaux PCB, notamment des feuilles de cuivre hautes performances et des substrats en polyimide.
Shengyi Technology est l'un des principaux fabricants de matériaux PCB en Chine, proposant une large gamme de feuilles de cuivre, de films pré-imprégnés et de matériaux de substrat.
ITEQ est un fournisseur mondial de premier plan de matériaux de substrat haute performance, notamment de panneaux en fibre de verre, de panneaux polyimide et de matériaux multicouches. Ventec International Group propose des solutions innovantes pour les matériaux destinés aux circuits imprimés, notamment des matériaux haute vitesse/haute fréquence, des matériaux de gestion thermique et des matériaux respectueux de l'environnement. TUC est un fournisseur spécialisé dans les matériaux pour circuits imprimés rigides et flexibles, dont les produits sont largement utilisés dans les secteurs de l'automobile, des communications et de l'électronique grand public.
Étape 6 : Effectuer des tests et une validation rigoureux
La réalisation de tests et de validations rigoureux est une étape essentielle avant la production en série d'un PCB. L'utilisation de diverses méthodes de test, telles que les tests fonctionnels, d'intégrité du signal et de fiabilité, garantit que les performances du PCB répondent aux attentes et que les problèmes potentiels sont identifiés et résolus. Ces tests sont essentiels à la conception et à la fabrication de PCB et contribuent à garantir leurs performances et leur fiabilité. Voici quelques méthodes et étapes courantes pour ces tests. Les tests fonctionnels visent à vérifier le bon fonctionnement des circuits et composants du PCB. Ces tests peuvent être réalisés selon les étapes suivantes : Préparation d'un plan de test : Détermination des fonctions à tester et des résultats attendus. Rédaction des scripts de test : Préparation des scripts ou des cas de test basés sur le plan de test. Configuration de l'équipement de test : Acquisition de l'équipement et des outils de test nécessaires, tels qu'oscilloscopes, multimètres, etc. Connexion de l'équipement de test : Connexion de l'équipement de test aux interfaces ou broches appropriées du PCB. Exécution des tests : Suivi des scripts de test étape par étape et enregistrement des résultats. Analyser les résultats : Analyser les résultats des tests pour confirmer le bon fonctionnement. Dépannage : Si des problèmes sont identifiés pendant les tests, identifier et résoudre les défauts, puis retester en conséquence. Les tests d'intégrité du signal permettent de garantir que les signaux ne sont pas affectés par le bruit, la distorsion ou les interférences lors de leur transmission sur le circuit imprimé. Voici les étapes générales pour effectuer des tests d'intégrité du signal. Concevoir une carte de test d'intégrité du signal : Créer une carte ou un circuit dédié aux tests d'intégrité du signal. Définir les points de test : Sélectionner les chemins de signal et les points de test à tester. Ajouter des sondes de signal : Connecter des sondes de signal aux points de test pour surveiller la forme d'onde des signaux. Appliquer des signaux : Injecter les signaux appropriés aux points de test. Observer les formes d'onde des signaux : Utiliser des appareils tels que des oscilloscopes ou des analyseurs logiques pour observer la forme d'onde, le bruit et la synchronisation des signaux. Analyser les résultats : Évaluer l'intégrité du signal en comparant les formes d'onde attendues aux formes d'onde observées. Optimiser la conception : Si des problèmes d'intégrité du signal sont détectés, ajuster la conception du circuit imprimé, par exemple en modifiant le routage, en ajoutant des résistances de terminaison ou en intégrant un blindage. Les tests de fiabilité visent à évaluer les performances et la fiabilité du circuit imprimé pendant son fonctionnement à long terme. Voici quelques méthodes courantes pour réaliser ces tests : Tests de cyclage thermique : placez le circuit imprimé dans différents environnements de température, tels que des températures élevées et basses, pour simuler des conditions de fonctionnement extrêmes. Tests de vibration : connectez le circuit imprimé à une table vibrante et soumettez-le à des tests de vibration à différentes fréquences et amplitudes pour simuler des environnements vibratoires pendant le transport ou le fonctionnement. Tests d’humidité :Exposez le circuit imprimé à un environnement très humide pour tester sa tolérance à l'humidité et simuler des conditions de travail humides. Tests de contrainte électrique et thermique : évaluez la durabilité des composants électroniques et des soudures du circuit imprimé en appliquant un courant électrique et en effectuant des tests de cyclage thermique. Tests de performance électrique : effectuez des mesures de paramètres électriques sur le circuit imprimé, tels que la résistance, la capacité, la résistance d'isolement, etc., afin de vérifier la conformité aux spécifications. Évaluation de la fiabilité : évaluez la fiabilité du circuit imprimé et identifiez les problèmes potentiels en fonction des résultats des tests et des exigences des spécifications. Maîtriser l'art de la conception et de la fabrication de circuits imprimés exige un apprentissage et une pratique continus. En acquérant une compréhension approfondie des principes de conception des circuits imprimés, en sélectionnant les outils appropriés, en réalisant un tracé et un routage soignés, en tenant compte de la gestion thermique, en choisissant les matériaux et les fabricants appropriés, et en effectuant des tests et une validation rigoureux, les passionnés de l'industrie des circuits imprimés peuvent améliorer la qualité de la conception et garantir les performances et la fiabilité des circuits imprimés. En visant constamment l'excellence, vous aussi pouvez devenir un maître de la conception et de la fabrication de circuits imprimés !
