Perçage arrière des circuits imprimés : comment améliore-t-il l'intégrité du signal et réduit-il les interférences dans les circuits à grande vitesse ?

2024-12-24Journaliste: SprintPCB

Cet article se penchera sur la définition, les détails du processus, les avantages techniques et les défis du rétro-perçage des PCB et fournira aux lecteurs des études de cas pratiques pour clarifier l'application et l'impact de cette technologie.

Définition du rétroperçage de PCB

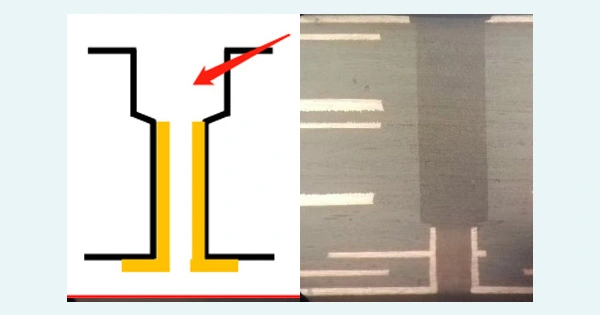

Le rétroperçage, également appelé perçage à profondeur contrôlée, consiste à percer depuis l'arrière d'un via déjà usiné afin d'éliminer les stubs indésirables. Le rétroperçage réduit efficacement la perte de signal et améliore l'intégrité du signal, optimisant ainsi les performances globales du circuit imprimé. Perçage arrière de PCB

Pourquoi le rétroforage est-il nécessaire ?

Lors de la transmission de signaux à haut débit, des stubs excédentaires (sections du via dépassant les couches de signal) peuvent provoquer une réflexion, une diffusion et un retard du signal, entraînant une distorsion. Le backdrilling élimine ces stubs inutiles, réduisant ainsi les discontinuités du signal et améliorant son intégrité, minimisant ainsi les interférences et améliorant les performances du circuit.

Flux de processus typique :

Traitement initial via : la méthode de perçage standard est utilisée pour créer des trous traversants qui s'étendent sur toute l'épaisseur de la carte.
Perçage secondaire : un foret de plus grand diamètre est utilisé pour percer à nouveau depuis l'arrière et retirer le talon en cuivre jusqu'à la profondeur spécifiée.
Vérification de précision : assurez-vous que la profondeur de perçage arrière correspond aux spécifications de conception pour éviter d'endommager les couches de signal.

Par exemple, dans une conception de PCB à 10 couches où les signaux doivent être transmis uniquement de la couche 1 à la couche 3, le traitement via laisse un tronçon sous la couche 3. Le rétroperçage est utilisé pour éliminer l'excès de cuivre sous la couche 3, réduisant ainsi les interférences haute fréquence.

Caractéristiques techniques et exigences de conception du rétroforage

Les principaux paramètres techniques du rétroforage comprennent le diamètre du foret, la profondeur du trou, la longueur du talon et le jeu de sécurité. Voici des explications détaillées :

Diamètre du foret

Le diamètre du foret de contre-perçage est généralement supérieur de 0,15 à 0,2 mm à celui du foret de traversée d'origine. Par exemple, si le diamètre du foret de traversée est de 0,3 mm, le foret de contre-perçage doit avoir un diamètre de 0,45 à 0,5 mm.

Contrôle de la longueur du tronçon

Idéalement, le rétroperçage devrait éliminer tous les stubs situés sous les couches de signal, mais en raison des tolérances du procédé, la longueur restante varie généralement entre 2 et 12 mils. Un stub trop court peut entraîner des problèmes de circuit ouvert après soudure ; il est donc essentiel de trouver un équilibre entre la longueur du stub et l'intégrité du signal.

Autorisation de sécurité

L'espace entre le bord du via percé et les traces environnantes doit être d'au moins 10 mils. Dans les cas extrêmes, il peut être réduit à 6 mils, mais cela augmente la difficulté de production.

Tolérances de processus

La tolérance de l'épaisseur de la carte finie peut affecter la précision de la profondeur de contre-perçage. Par exemple, si l'épaisseur de la carte prévue est de 4 mm, l'épaisseur réelle pourrait varier de 3,6 mm à 4,4 mm. Lors de la production, les paramètres de contre-perçage doivent être ajustés en fonction de l'épaisseur réelle afin de garantir des distances de sécurité par rapport aux couches de signal.

Problèmes de PCB résolus par le rétroperçage de PCB

Réduction de la réflexion et des interférences du signal : en supprimant les stubs, le rétro-perçage du PCB réduit efficacement la réflexion et les interférences du signal pendant la transmission, améliorant ainsi la clarté et la stabilité du signal.
Intégrité du signal améliorée : le perçage arrière du PCB minimise les effets de capacité et d'inductance parasites des vias, garantissant la transmission complète des signaux à grande vitesse et empêchant la distorsion du signal.
Réduction de la diaphonie : dans les conceptions de circuits imprimés haute fréquence , le perçage arrière des circuits imprimés réduit la diaphonie en raccourcissant la longueur des vias, en diminuant le couplage électrique entre les traces adjacentes, réduisant ainsi les interférences et en améliorant la clarté du signal.
Interférence de bruit minimisée : en supprimant les segments via excédentaires, le perçage arrière du PCB réduit les interférences de signal inutiles, améliorant ainsi la qualité de transmission du PCB.

Caractéristiques du rétroperçage des PCB

Matériaux adaptés : Le rétroperçage est couramment utilisé pour les circuits imprimés rigides, généralement ceux comportant plus de 8 couches et une épaisseur supérieure à 2,5 mm. Lors de la conception, il est important de prendre en compte l'épaisseur et le nombre de couches de la carte afin de garantir la faisabilité et l'efficacité du rétroperçage.
Exigences relatives au diamètre du trou : Le diamètre d'un trou percé à l'arrière d'un circuit imprimé est généralement supérieur de 0,2 mm à celui du via d'origine afin d'éliminer efficacement l'excédent de cuivre. Le diamètre minimal du perçage initial est généralement ≥ 0,3 mm.
Tolérance de profondeur : Le rétroperçage des circuits imprimés nécessite un contrôle précis de la profondeur du trou afin de garantir que seul le cuivre excédentaire soit retiré, sans endommager les couches conductrices nécessaires. Cela nécessite un équipement de perçage doté d'un contrôle de profondeur de haute précision, respectant généralement une tolérance de profondeur de ± 0,05 mm.
Considérations de conception : lors de la conception du perçage arrière du PCB, il est essentiel de garantir un espacement adéquat entre les trous percés arrière, les traces environnantes et les pastilles pour éviter d'endommager d'autres parties du circuit.

La technologie de rétroperçage des circuits imprimés améliore l'intégrité du signal en supprimant avec précision les portions excédentaires des vias, réduisant ainsi les interférences et la distorsion du signal. Cependant, ce procédé impose des exigences de conception et de fabrication plus strictes, nécessitant un contrôle précis de la profondeur et une conception soignée pour garantir son efficacité et sa fiabilité.
