Bille de soudure sur PCB : un composant clé de la fabrication électronique moderne

2023-07-27Journaliste: SprintPCB

Vous êtes-vous déjà demandé comment les produits électroniques modernes parviennent à des fonctionnalités et des performances extrêmement complexes ? À l'ère du numérique, les smartphones, ordinateurs, tablettes et autres appareils que nous utilisons dépendent fortement des technologies de fabrication électronique avancées. Parmi ces technologies de pointe, la bille de soudure joue un rôle apparemment insignifiant, mais crucial. Si le secteur de la fabrication électronique vous intéresse, vous avez peut-être déjà entendu parler de ce terme. Qu'est-ce que c'est exactement et à quoi sert-il ? Dans cet article, nous allons découvrir l'importance de la bille de soudure dans l'industrie électronique et son rôle dans la technologie de packaging des puces et les connexions des circuits imprimés.

Qu'est-ce qu'une bille de soudure ?

Commençons par comprendre ce qu'est une bille de soudure. Une bille de soudure est un minuscule matériau de soudure, généralement composé d'étain et d'autres éléments d'alliage. Le diamètre de ces petites billes varie généralement de quelques dizaines de micromètres à plusieurs centaines de micromètres, selon les exigences spécifiques de l'application. Les billes de soudure peuvent être obtenues grâce à des procédés de fabrication spécialisés garantissant une taille et une forme constantes, offrant ainsi à l'industrie électronique un matériau de soudure stable et fiable. Les billes de soudure sont généralement constituées d'étain (Sn) comme composant principal, auquel sont ajoutés d'autres éléments d'alliage tels que le plomb (Pb), l'argent (Ag), le bismuth (Bi), le cuivre (Cu), etc., pour former différents alliages de soudure. Le choix de ces alliages dépend des exigences de l'application, telles que la température de soudure, les exigences de fiabilité et les réglementations environnementales. bille de soudure BGA

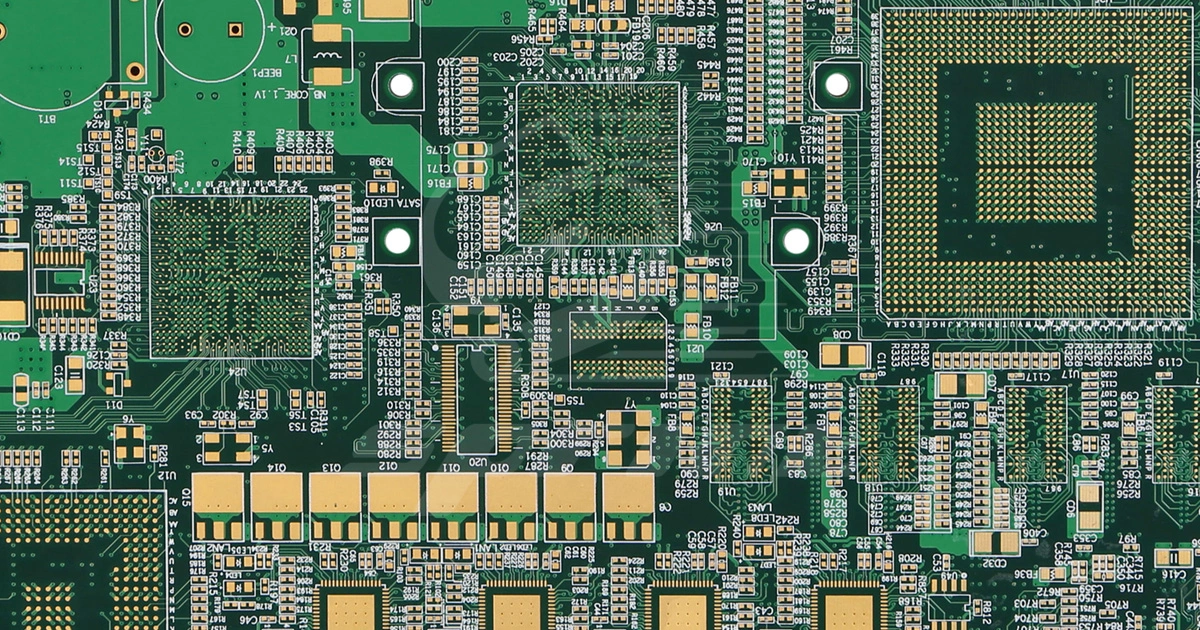

Le processus de fabrication des billes de soudure

La fabrication des billes de soudure exige un niveau élevé de précision et de contrôle. Les méthodes de fabrication les plus courantes sont les suivantes :

Méthode de sphérisation :

Cette méthode consiste à déposer du métal liquide dans un environnement à haute température, formant ainsi des formes sphériques grâce à la tension superficielle et à la gravité. Elle permet la production de billes de soudure de plus grande taille et de taille plus uniforme.

Méthode de métallurgie des poudres :

Les alliages à billes de soudure sont transformés en poudre, puis pressés en formes sphériques grâce à des techniques métallurgiques spécifiques. Cette méthode permet un contrôle plus précis de la taille et de la composition.

Méthode d'atomisation au gaz :

Les alliages sont chauffés jusqu'à l'état atomisé, puis transformés en billes de soudure par pulvérisation. Cette méthode est adaptée à la production de microsphères de petite taille.

Le rôle de la bille de soudure dans la technologie d'encapsulation des puces

Pour les connexions de circuits imprimés, les billes de soudure jouent un rôle crucial dans la technologie de montage en surface (CMS). Cette technologie permet de monter directement des composants électroniques sur la surface d'un circuit imprimé (PCB), contrairement à l'assemblage traversant traditionnel. Les billes de soudure font office de pont entre les composants et le PCB, garantissant des connexions sûres et fiables. Cette technologie est devenue l'une des techniques d'assemblage les plus répandues dans la fabrication électronique moderne. Comparée à l'assemblage traversant traditionnel, elle offre une densité de composants plus élevée, des cycles de fabrication plus courts et des performances améliorées. Dans cette technologie, une couche de pâte à souder est appliquée sur les pastilles de soudure des composants électroniques, puis les composants sont placés avec précision sur ces pastilles. Par la suite, grâce à la chaleur, les billes de soudure contenues dans la pâte à soudure fondent et forment des connexions soudées fiables avec les pastilles et les broches des composants électroniques. Billes de soudure dans la technologie de montage en surface

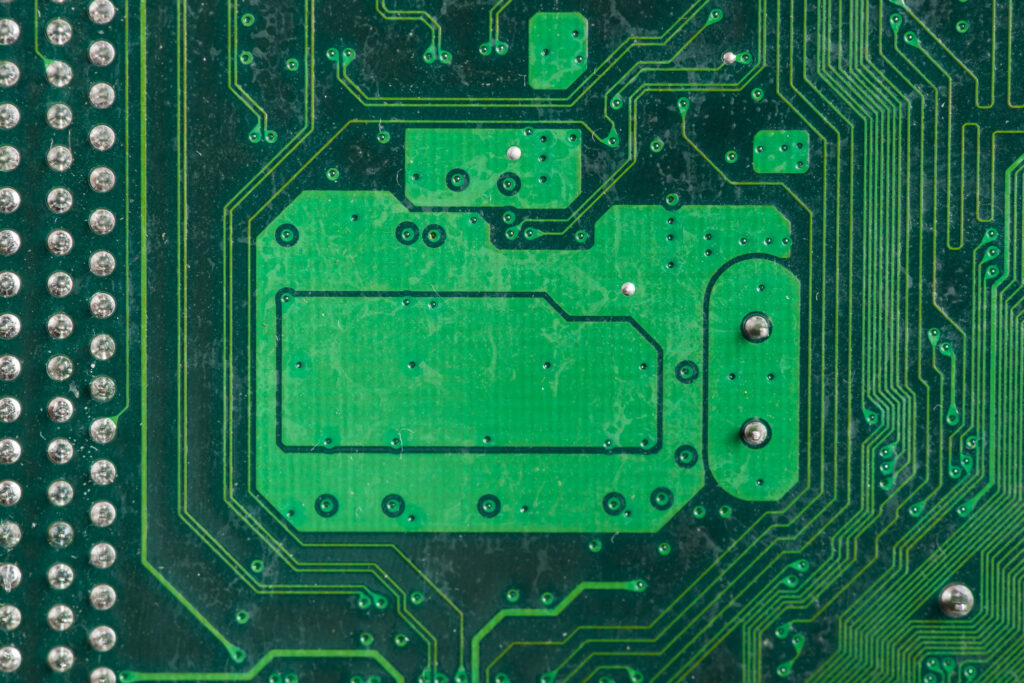

Billes de soudure dans la technologie de montage en surface

Les billes de soudure sont principalement utilisées dans deux types de composants en montage en surface :

Dispositifs de montage en surface (CMS)

Ces composants se caractérisent par leur miniaturisation, leur légèreté et leurs hautes performances, tels que les résistances à puce, les condensateurs, les transistors, les circuits intégrés, etc. Ils ont généralement des billes de soudure ou des pastilles exposées qui sont connectées aux pastilles correspondantes sur le PCB via des connexions à billes de soudure.

Réseau à billes (BGA)

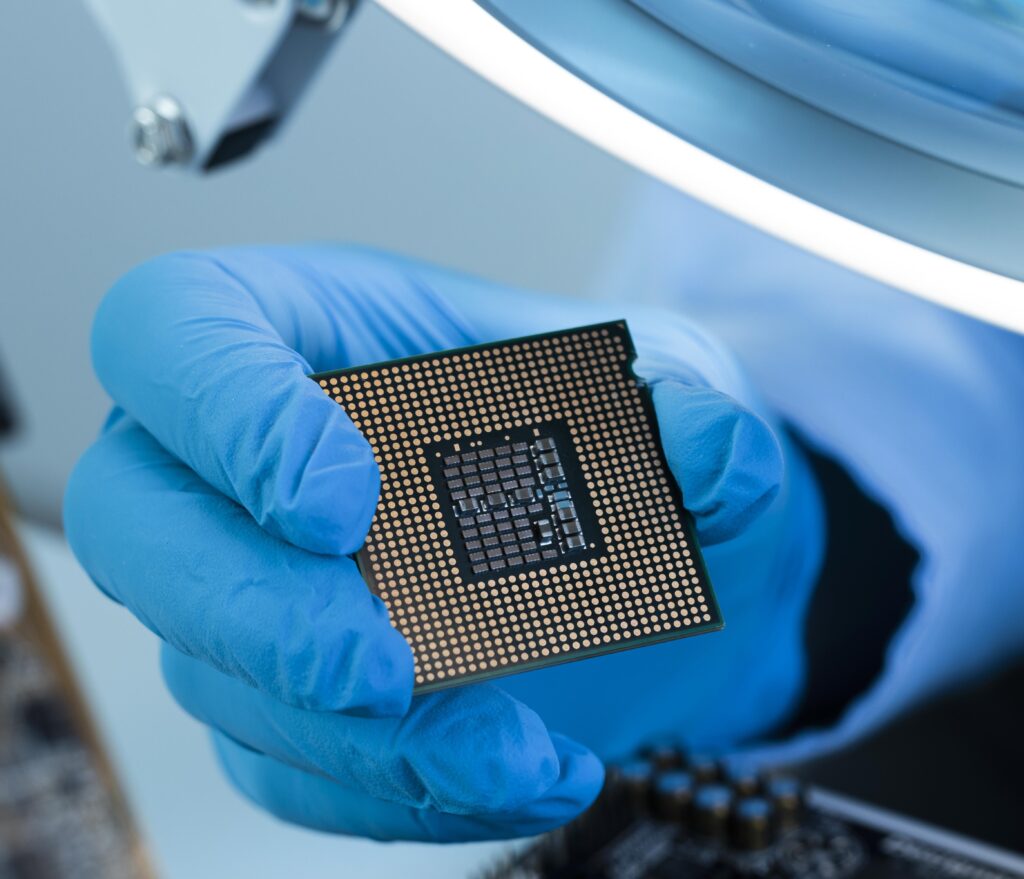

Le packaging BGA est une technologie avancée de packaging de puces, largement utilisée dans les puces intégrées hautes performances et à grande échelle. La base d'une puce BGA est recouverte de centaines, voire de milliers, de minuscules billes de soudure, utilisées pour se connecter aux pastilles correspondantes du circuit imprimé. La quantité et la disposition des billes de soudure dans le packaging BGA le rendent très populaire dans les packagings haute densité. Dans le packaging BGA (Ball Grid Array), de nombreuses billes de soudure sont disposées sous la puce, alignées avec les pastilles du circuit imprimé (PCB). Grâce à des procédés comme le soudage par refusion, les billes de soudure fusionnent avec les pastilles pour former des connexions soudées fiables, fixant solidement la puce au PCB. Les avantages du packaging BGA résident dans le nombre accru de broches de connexion, augmentant la surface de contact entre les composants électroniques et le PCB, améliorant ainsi les performances de transmission et la dissipation thermique du circuit. Examinons le rôle spécifique des billes de soudure dans la technologie de packaging de puces.

Fourniture de connexions électriques :

Les puces comportent généralement de nombreuses petites broches à connecter aux pastilles du circuit imprimé. Des billes de soudure, matériau de soudure, sont placées sous la puce et fondues pendant la fabrication pour relier les broches de la puce aux pastilles du circuit imprimé. Cette méthode de connexion assure des connexions électriques fiables, permettant à la puce de communiquer et de fonctionner correctement avec le circuit imprimé.

Fourniture de soutien mécanique :

La technologie de packaging des puces exige non seulement des connexions électriques fiables, mais aussi une fixation solide de la puce sur le circuit imprimé pendant son utilisation. Les billes de soudure sont présentées sous forme sphérique dans les boîtiers BGA (Ball Grid Array), formant un joint de soudure sphérique lors du processus de connexion. La conception de ces joints de soudure sphériques assure un support mécanique à la puce, réduisant ainsi les contraintes mécaniques entre elle et le circuit imprimé. De plus, elle offre une certaine flexibilité lors des variations de température, améliorant ainsi la fiabilité de la connexion.

Prise en charge des interconnexions à haute densité :

La technologie de boîtier BGA (Ball Grid Array) permet un agencement plus serré des broches de la puce grâce à la conception de ses billes de soudure sphériques, permettant ainsi des interconnexions haute densité. Comparé aux boîtiers à broches soudées traditionnels, le boîtier BGA offre un plus grand nombre de broches, permettant aux puces de gérer des fonctionnalités plus complexes et des applications plus performantes. La conception et la fabrication des billes de soudure déterminent le pas et le nombre de broches dans le boîtier BGA, ce qui est crucial pour obtenir des interconnexions haute densité.

Amélioration des performances de dissipation thermique :

Dans certaines applications de puces hautes performances et haute puissance, la dissipation thermique est un facteur crucial à prendre en compte. La présence de billes de soudure peut créer de minuscules espaces entre la puce et le circuit imprimé, contribuant ainsi à la dissipation thermique pendant le fonctionnement de la puce. Cela permet de diriger efficacement la chaleur générée par la puce vers le circuit imprimé, améliorant ainsi les performances de dissipation thermique du système global. Le rôle des billes de soudure dans la technologie de packaging des puces est crucial. Elles assurent non seulement des connexions électriques et un support mécanique fiables, mais permettent également des interconnexions haute densité et améliorent les performances de dissipation thermique. Grâce à une conception et une fabrication soignées des billes de soudure, la technologie de packaging BGA permet d'obtenir des produits électroniques plus performants, plus denses et plus fiables. Par conséquent, dans la fabrication électronique moderne, l'optimisation et le contrôle des billes de soudure sont essentiels pour garantir d'excellentes performances des produits électroniques dans divers scénarios d'application. L'utilisation de billes de soudure en montage en surface (CMS) présente des avantages et des inconvénients significatifs par rapport à l'assemblage traversant traditionnel.

Avantages de la bille de soudure :

Densité accrue des composants :

Le SMT permet d'installer de manière plus dense davantage de composants sur le PCB, améliorant ainsi la densité et les performances du circuit imprimé.

Taille de PCB réduite :

En raison de la taille plus petite des composants SMT, des PCB plus petits peuvent être conçus, contribuant ainsi à la légèreté et à la portabilité.

Performances électriques améliorées :

La bille de soudure offre une faible résistance et une faible inductance dans les connexions soudées, ce qui favorise la stabilité de la transmission du signal et de l'alimentation électrique.

Inconvénients des billes de soudure :

Complexité de l'assemblage :

Le processus de soudure implique de minuscules billes de soudure, qui nécessitent des exigences élevées en matière d'équipement et de technologie lors de l'assemblage.

Difficulté de réparation :

Une fois la soudure terminée, la réparation ou le remplacement des composants montés en surface est plus complexe que l'assemblage traditionnel par enfichage. Les billes de soudure jouent un rôle crucial dans la technologie de montage en surface (CMS) ; elles sont l'un des composants clés qui confèrent aux produits électroniques modernes compacité, hautes performances et haute densité. Grâce à des connexions fiables, les billes de soudure permettent un montage sécurisé des composants électroniques sur les circuits imprimés, formant ainsi des soudures de haute qualité. Malgré les défis liés à la technologie de montage en surface, ses avantages l'emportent largement sur ses inconvénients, ce qui en fait une technologie incontournable dans le domaine de la fabrication électronique. Pour garantir des soudures de haute qualité, l'industrie électronique doit mettre en œuvre une série de contrôles de processus, d'inspections qualité et d'analyses de défauts. Tout d'abord, le contrôle du processus de soudage est une étape cruciale pour garantir des soudures de haute qualité. Cela implique d'optimiser les profils de température afin que les billes de soudure puissent fondre complètement et former des connexions correctes avec les broches de la puce et les pastilles de soudure pendant le processus de soudage. De plus, un étalonnage et une maintenance réguliers des équipements de soudage sont essentiels pour garantir la précision et la stabilité des paramètres de soudage. Deuxièmement, l'inspection et les tests qualité sont essentiels pour vérifier la fiabilité des soudures. L'inspection par rayons X et les techniques de contrôle par ultrasons permettent d'examiner de manière non destructive la qualité des soudures et de garantir l'absence de vides, de fissures ou d'autres défauts dans les joints de soudure. De plus, soumettre les soudures à divers tests physiques et environnementaux, tels que les essais d'impact, les essais de vibration et les essais de cycles de température, est une étape essentielle pour évaluer la qualité et la fiabilité du soudage. Enfin, l'analyse et l'amélioration des défauts sont un processus continu pour garantir des soudures de haute qualité. L'analyse des défauts de soudage courants, tels que les vides, les défauts d'alignement et la fusion excessive, permet d'identifier les causes profondes des problèmes. L'analyse des défauts permet d'améliorer le procédé de soudage en ajustant les paramètres de température, l'équilibre des sources de chaleur, le temps de soudage, etc., afin d'améliorer la qualité et la fiabilité du soudage. En résumé, l'industrie électronique doit prioriser l'optimisation des procédés de soudage et le contrôle qualité afin de garantir que chaque bille de soudure remplisse pleinement sa fonction de connexion. Composant essentiel de la fabrication électronique moderne, la bille de soudure joue un rôle essentiel dans la connexion des puces et des circuits imprimés. Il est indispensable dans les technologies de packaging BGA et de montage en surface, garantissant la fiabilité et les performances des produits électroniques. Pour garantir des connexions de soudure de haute qualité, un contrôle strict des processus de soudure, des inspections qualité, des tests, ainsi qu'une analyse et des améliorations rapides des défauts, sont nécessaires.Grâce à une compréhension approfondie et à une gestion méticuleuse des billes de soudure, nous pouvons propulser l'industrie de fabrication électronique à un niveau supérieur, répondant aux demandes en constante évolution du marché.
