Dans la conception de circuits imprimés (PCB), les vias borgnes et enterrés sont deux technologies d'interconnexion cruciales qui jouent un rôle majeur dans la fabrication de dispositifs électroniques haute densité et hautes performances. Cet article examine les définitions et les applications des vias borgnes et enterrés , ainsi que leurs procédés de création. De plus, nous présenterons les lignes directrices essentielles à prendre en compte lors de la conception de ces types spécifiques de trous traversants afin de garantir la fiabilité et l'optimisation des performances du PCB. Explorons ensemble l'importance des vias borgnes et enterrés dans la fabrication électronique moderne et leurs principes de conception. Les vias borgnes et enterrés sont deux types courants de structures de trous traversants métallisés dans la conception et la fabrication de circuits imprimés (PCB). Ils jouent un rôle crucial dans la connexion des fils et des signaux entre les différentes couches. Cependant, leurs méthodes de conception et de fabrication sont distinctes, répondant à des exigences d'application différentes.

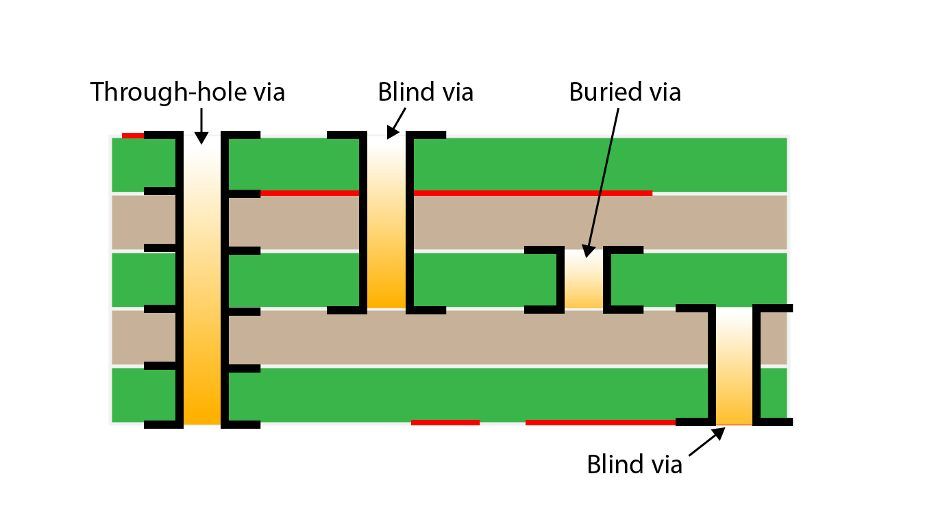

Vias borgnes :
Dans la conception de circuits imprimés, les vias borgnes sont un type particulier de trous métallisés traversants (PTH) reliant uniquement les couches externes à une ou plusieurs couches internes sans traverser l'intégralité du circuit imprimé. Cette conception permet d'établir les connexions nécessaires dans un espace limité tout en évitant les interférences de l'autre côté du circuit imprimé. Définition et objectif : Les vias borgnes sont un type de structure PTH reliant les couches externes d'un circuit imprimé à une ou plusieurs couches internes, mais ne traversent pas l'intégralité du circuit imprimé. Cela signifie qu'ils sont visibles d'un côté de la carte et « aveugles » ou invisibles de l'autre côté. Exemple d'application : Prenons un circuit imprimé à quatre couches où une connexion est requise entre la première et la deuxième couche interne, tout en évitant la pénétration jusqu'à la couche externe du circuit imprimé. Dans ce scénario, les vias borgnes permettent d'obtenir cette connexion sans laisser de trous inutiles de l'autre côté du circuit imprimé.Vias enterrés :
Un autre type courant de trou traversant est le via enterré, qui relie une ou plusieurs couches internes d'un circuit imprimé, sans s'étendre aux couches externes. Les vias enterrés jouent un rôle crucial dans les configurations de circuits imprimés multicouches complexes, notamment dans les dispositifs électroniques hautes performances où les exigences d'intégrité du signal et d'optimisation spatiale sont extrêmement élevées. Définition et objectif : Les vias enterrés sont un type de structure traversante qui relie une ou plusieurs couches internes d'un circuit imprimé, sans s'étendre aux couches externes, ce qui signifie qu'ils sont entièrement dissimulés dans les couches internes du circuit imprimé. Exemple d'application : Prenons un circuit imprimé complexe à huit couches où plusieurs connexions sont nécessaires entre les couches internes, sans impliquer les couches externes. Dans ce cas, l'utilisation de vias enterrés est particulièrement adaptée, car ils permettent d'obtenir les connexions de signal requises au sein des couches internes du circuit imprimé tout en préservant l'aspect impeccable des couches externes. L'étape de perçage dans le processus de fabrication des circuits imprimés est cruciale pour la création de vias borgnes et enterrés. En contrôlant la profondeur des trous de perçage, les fabricants peuvent obtenir des vias borgnes et enterrés interconnectés de manière sélective, suivis de processus de placage pour garantir la fiabilité des connexions électriques.
Procédé de fabrication des vias borgnes :
Tout d'abord, le perçage normal est réalisé sur une face du circuit imprimé afin de créer des vias reliant la couche externe à la couche interne. Ensuite, grâce à une technologie de perçage à profondeur contrôlée, le perçage est limité à certaines couches internes, sans s'étendre jusqu'à l'autre face du circuit imprimé. Enfin, les vias sont plaqués pour établir une connexion conductrice entre les couches interne et externe. Exemple : Prenons un circuit imprimé double face où une connexion doit être établie entre la première et la deuxième couche, sans affecter la deuxième couche inférieure. En contrôlant la profondeur des vias borgnes, la profondeur de perçage peut être limitée à l'espace entre la première et la deuxième couche, obtenant ainsi la connexion de signal souhaitée.Procédé de fabrication des vias enterrés :
Lors de l'étape de perçage du processus de fabrication, la profondeur des vias est contrôlée afin de garantir que le perçage ne dépasse pas les couches externes du circuit imprimé. Ces vias sont ensuite métallisés pour établir des connexions entre les couches internes correspondantes. Exemple : un circuit imprimé multicouche complexe comportant quatre couches internes, nécessitant plusieurs connexions de signaux entre elles. Grâce à la fabrication de vias enterrés, ces connexions peuvent être entièrement dissimulées dans les couches internes du circuit imprimé, sans affecter les couches externes, ce qui permet d'obtenir une densité de routage plus élevée et une meilleure intégrité du signal. Globalement, les vias borgnes et enterrés offrent aux concepteurs de circuits imprimés une plus grande flexibilité pour répondre aux exigences de routage haute densité et de routage de signaux complexes. Leur utilisation judicieuse contribue à améliorer les performances et la fiabilité des circuits imprimés.Lignes directrices essentielles
Lors de la conception de vias borgnes et enterrés, certaines directives essentielles doivent être respectées pour garantir la fiabilité, les performances et la fabricabilité du circuit imprimé. Vous trouverez ci-dessous une description détaillée de ces directives, accompagnée d'exemples pertinents.Rapport hauteur/largeur des vias :
Définition : Le rapport hauteur/largeur des vias désigne le rapport entre la profondeur et le diamètre du trou. Ce facteur est particulièrement important pour les circuits imprimés haute densité, notamment avec des vias borgnes et enterrés. Consignes : Pour éviter les difficultés de fabrication et améliorer la fiabilité, il est généralement essentiel de maintenir le rapport hauteur/largeur dans une plage raisonnable. Des rapports hauteur/largeur élevés peuvent compliquer le perçage et le placage, ce qui peut entraîner des problèmes de fabrication tels que des parois de vias irrégulières ou une perte de signal. Exemple : Imaginons la conception d’un circuit imprimé multicouche haute densité nécessitant l’utilisation de vias borgnes pour relier les couches externes et internes. Pour garantir un rapport hauteur/largeur maîtrisé, il peut être nécessaire d’optimiser l’épaisseur de la carte et le diamètre des trous afin d’éviter des structures de trous trop abruptes.Bague annulaire :
Définition : Une bague annulaire est une pastille de cuivre entourant un via, reliant celui-ci à un via borgne ou enterré. Elle est essentielle à la stabilité de la soudure. Conseil : Assurez-vous que la bague annulaire est suffisamment grande pour assurer une zone de soudure fiable et une bonne connexion. Des bagues annulaires trop petites peuvent fragiliser les soudures, voire entraîner des problèmes de connexion pendant la fabrication. Exemple : Prenons l’exemple d’une application PCB nécessitant une soudure à haute température. Une bague annulaire trop petite peut entraîner une soudure de mauvaise qualité, affectant ainsi la fiabilité de la connexion.Espacement des traces et des vias :
Définition : La piste désigne les chemins conducteurs sur un circuit imprimé, et l’espacement entre les pistes et les vias borgnes/enterrés désigne la distance entre les pistes et les vias. Consignes : Un espacement suffisant entre les pistes et les vias est essentiel pour éviter les interférences de signal et la diaphonie. Ceci est particulièrement crucial dans les conceptions de transmission de signaux à haut débit pour prévenir l’atténuation du signal et la diaphonie. Exemple : Lors de la conception d’un circuit imprimé pour la transmission de données à haut débit, un espacement insuffisant entre les pistes et les vias borgnes peut entraîner une atténuation du signal et des erreurs de transmission de données.Via Stubs :
Définition : Les stubs de via désignent les portions qui s'étendent depuis l'extrémité d'un via borgne/enterré, généralement au niveau des couches internes connectées à la carte. Recommandation : Dans les applications haute fréquence, il est conseillé de minimiser la longueur des stubs de via afin d'éviter les désadaptations d'impédance et les réflexions de signal. Des stubs de via plus longs peuvent entraîner une distorsion du signal et une réduction des performances de transmission. Exemple : Lors de la conception de circuits imprimés pour dispositifs de communication sans fil, il est essentiel de raccourcir les portions de vias borgnes connectées aux couches internes afin de garantir une transmission de signal de haute qualité.Transition intercouche :
Définition : La transition intercouche désigne le processus de commutation des traces de signal d’une couche à une autre, notamment lors de l’utilisation de vias borgnes. Consignes : La fluidité des transitions intercouches doit être prise en compte dès la conception afin d’éviter les variations brutales de l’impédance du signal. Les transitions doivent être aussi progressives que possible pour garantir l’intégrité du signal. Exemple : Lors de la conception d’un circuit imprimé multicouche pour la transmission de signaux à haut débit, une planification rigoureuse des chemins de traces de signal est nécessaire pour garantir la stabilité du signal lors de la commutation intercouche.Considérations thermiques
Définition : Des considérations thermiques sont nécessaires lors de l’utilisation de vias enterrés, car ils peuvent affecter le flux thermique au sein du circuit imprimé. Directives : Une attention particulière aux vias thermiques et à la répartition du cuivre est essentielle dès la conception afin de garantir une conduction et une dissipation thermique efficaces, et ainsi de maintenir la température de fonctionnement des composants électroniques dans une plage de sécurité. Exemple : Lors de la conception d’un circuit imprimé pour un module d’alimentation haute puissance, le positionnement des vias enterrés doit être pris en compte pour optimiser la conduction et la dissipation thermiques, garantissant ainsi le maintien de la température des composants dans une plage acceptable. Le respect de ces directives permet de garantir une conception et une fabrication fluides des vias borgnes et enterrés, garantissant ainsi les performances, la fiabilité et la fabricabilité du circuit imprimé. En résumé, les vias borgnes et enterrés, technologies de connexion avancées pour circuits imprimés, offrent des solutions performantes pour la fabrication de composants électroniques haute densité et hautes performances. Lors de la conception de ces types spécifiques de vias, des directives cruciales doivent être respectées, telles que des rapports d’aspect appropriés, des anneaux suffisamment larges et des considérations thermiques raisonnables. En appliquant judicieusement les techniques de vias borgnes et enterrés, les ingénieurs peuvent concevoir des circuits imprimés plus compacts, plus performants et plus fiables, répondant ainsi aux exigences croissantes du marché de l'électronique en matière de performances et de fonctionnalités. À l'avenir, grâce aux progrès technologiques constants, ces technologies de connexion de circuits imprimés avancées continueront de jouer un rôle important dans l'industrie électronique.
