Lors de la fabrication de circuits imprimés (PCB), l'ouverture du masque de soudure est une étape cruciale qui assure une protection et une isolation fiables, tout en garantissant la précision et la stabilité du processus de soudure. Cependant, obtenir un effet optimal d'ouverture du masque de soudure n'est pas chose aisée. Cet article présente cinq facteurs clés et bonnes pratiques pour vous aider à optimiser l'ouverture du masque de soudure des PCB, améliorant ainsi la fiabilité et les performances du produit. Avant d'aborder ces facteurs clés, commençons par comprendre la définition et l'objectif de l'ouverture du masque de soudure. L'ouverture du masque de soudure s'obtient en appliquant du matériau sur la zone des pastilles et en retirant certaines zones. Cela permet de protéger les pastilles des soudures involontaires et des courts-circuits. L'ouverture du masque de soudure permet également de réduire les interférences électromagnétiques entre les pastilles et les autres composants du circuit, améliorant ainsi la fiabilité globale du circuit. Examinons ensuite les cinq facteurs clés et bonnes pratiques pour optimiser l'efficacité de l'ouverture du masque de soudure sur un PCB.
Facteur clé 1 : Conception précise de l'ouverture du masque de soudure
Lors de la fabrication de circuits imprimés, la conception précise de l'ouverture du masque de soudure est essentielle pour obtenir une couverture optimale des pastilles. Une conception précise garantit que le masque recouvre correctement les pastilles, tout en évitant les conflits avec les autres composants et pistes du circuit. Les aspects suivants seront abordés en détail pour garantir une conception précise de l'ouverture du masque de soudure.Dimensions et forme du plot de soudure :
Tout d'abord, déterminez les dimensions et la forme des pastilles de soudure en fonction des exigences spécifiques de conception du circuit imprimé et des besoins de l'application. Ces paramètres doivent tenir compte de la fonctionnalité des pastilles de soudure, de la capacité de transport de courant et des exigences d'espacement avec les autres composants. Une conception judicieuse des dimensions et de la forme des pastilles de soudure fournira une référence précise pour l'ouverture ultérieure du masque de soudure.
Extension des bords du matériau du masque de soudure :

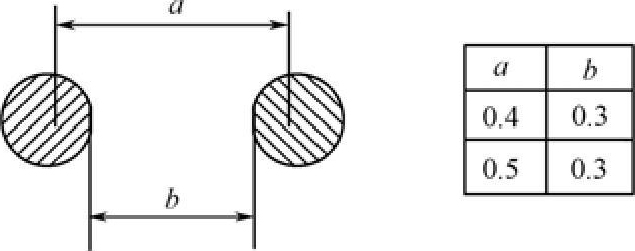

Pour assurer une protection complète de la plage de soudure, le bord du masque de soudure doit dépasser de manière appropriée la limite de la plage. Il est recommandé de régler la longueur du masque de soudure à la moitié du diamètre de la plage de soudure. Cela assure une protection suffisante de la zone environnante et évite tout court-circuit involontaire pendant le soudage.Espacement avec les autres composants :
Lors de la conception de l'ouverture du masque de soudure, il est important de tenir compte de l'espacement avec les autres composants tels que les résistances, les condensateurs et les puces. Cela permet d'éviter tout conflit entre le matériau du masque et les autres composants et de garantir que la qualité et la connectivité des pastilles de soudure ne soient pas affectées lors de l'ouverture. Il est essentiel de planifier l'espacement entre les composants de manière appropriée, en veillant à ce qu'il y ait suffisamment d'espace entre l'ouverture du masque et les autres composants.Routage et intégrité du signal :
Lors de la conception de l'ouverture du masque de soudure, il est important de veiller à ce que les zones de routage n'aient pas d'impact négatif sur la transmission du signal et le fonctionnement du circuit. L'intégrité du signal est cruciale, notamment pour les plots de signal haute fréquence ou sensibles. Lors de la conception de l'ouverture du masque de soudure, il convient de veiller à ce que le matériau du masque ne soit pas trop proche des pistes de signal ou des composants haute fréquence afin de minimiser la diaphonie et les pertes de signal.Application des outils de conception de circuits imprimés :
Pour obtenir des conceptions précises d'ouverture de masque de soudure, l'utilisation d'outils de conception de circuits imprimés professionnels est indispensable. Ces outils offrent une multitude de fonctionnalités et d'options pour définir précisément les dimensions, la forme et les zones d'ouverture des pastilles de soudure. Grâce à ces outils, les concepteurs peuvent garantir la cohérence et la précision de leurs conceptions, améliorant ainsi l'efficacité et la qualité de l'ouverture du masque de soudure. Une conception précise de l'ouverture du masque de soudure est essentielle pour obtenir des résultats optimaux. Lors de la conception, des facteurs tels que la taille et la forme des pastilles, l'extension des bords du masque de soudure, l'espacement avec les autres composants, le routage, l'intégrité du signal et l'utilisation d'outils de conception de circuits imprimés professionnels doivent être pris en compte. En prenant en compte ces facteurs de manière exhaustive, les concepteurs peuvent garantir la précision et la cohérence des zones d'ouverture du masque de soudure, obtenant ainsi des résultats optimaux. Cela contribuera à améliorer la fiabilité, les performances et l'efficacité de production du circuit imprimé.Facteur clé 2 : Choisir un matériau de masque de soudure approprié
Le choix d'un matériau de masque de soudure adapté est essentiel pour garantir une ouverture optimale. Les différents matériaux de masque de soudure présentent des caractéristiques et des applications différentes ; il est donc nécessaire de sélectionner le matériau approprié en fonction des exigences spécifiques de l'application.Matériau de masque de soudure en polyimide (PI) :
Le polyimide est un matériau de masque de soudure couramment utilisé, doté d'excellentes propriétés de résistance aux hautes températures et d'isolation électrique. Grâce à sa résistance chimique et mécanique exceptionnelle, ce matériau est généralement utilisé dans les applications exigeant une fiabilité élevée, comme les circuits imprimés dans les secteurs aérospatial et militaire. De plus, il présente une faible absorption d'eau et une excellente stabilité dimensionnelle, garantissant une protection fiable du masque de soudure dans des conditions environnementales complexes.Matériau du masque de soudure photosensible (PSR) :
Le matériau de masque de soudure photosensible est idéal pour la production rapide de circuits imprimés haute densité. Le matériau PSR polymérise sous exposition aux ultraviolets (UV) et présente une bonne adhérence et une bonne résistance à la chaleur. Il permet d'obtenir une couche de masque de soudure plus fine, ce qui permet de réduire la taille et la densité des pastilles. De plus, le matériau PSR présente une faible quantité de résidus et une stabilité chimique élevée, ce qui le rend adapté à divers scénarios d'application.Matériau du masque de soudure thermodurcissable (TSM) :
Le matériau de masque de soudure thermodurcissable est un choix courant pour les applications de masque de soudure, offrant une excellente résistance aux hautes températures et une stabilité chimique. Les matériaux TSM durcissent à haute température pour former une couche de masque de soudure dure et résistante à l'usure. Ils présentent une résistance élevée au pelage et une intégrité mécanique élevée, protégeant efficacement les pastilles de soudure des dommages environnementaux et physiques externes. Les matériaux TSM sont généralement utilisés dans l'électronique industrielle et les équipements de communication, offrant une protection fiable et une grande durabilité des pastilles de soudure. Lors du choix du matériau de masque de soudure approprié, d'autres facteurs doivent être pris en compte, tels que le coût, les procédés de production et les exigences environnementales. Les prix et les exigences de traitement des différents matériaux peuvent varier ; il est donc nécessaire de prendre en compte plusieurs facteurs pour faire le meilleur choix. De plus, la compatibilité du matériau de masque de soudure avec les autres composants du circuit imprimé doit également être prise en compte pour garantir la performance et la fiabilité globales. Le choix du matériau de masque de soudure approprié est un facteur clé pour garantir l'efficacité de l'ouverture du masque de soudure. L'évaluation des différentes options de matériaux en fonction des besoins de l'application et des exigences spécifiques, tout en tenant compte du coût, des performances et des exigences de production, est essentielle pour garantir une efficacité et une fiabilité optimales du masque de soudure.Facteur clé 3 : Effectuer un traitement de surface approprié pour les pastilles de soudure
Le traitement de surface des pastilles de soudure est l'un des facteurs clés de l'efficacité de l'ouverture du masque de soudure. Il influence directement l'adhérence et la stabilité des matériaux du masque, affectant ainsi la qualité et la fiabilité globales des pastilles de soudure. Lors du choix d'une méthode de traitement de surface appropriée, des facteurs tels que le matériau de la pastille, les exigences du procédé et la rentabilité doivent être pris en compte. Voici une description détaillée de plusieurs méthodes courantes de traitement de surface des pastilles de soudure.Sélection des matériaux de masque de soudure
Avant de traiter les pastilles de soudure, il est nécessaire de sélectionner des matériaux de masque de soudure appropriés. Parmi les matériaux courants, on trouve le polyimide (PI), la résine photosensible (PSR) et la résine thermodurcissable (TSR). Chaque matériau possède des caractéristiques spécifiques et des applications adaptées. Par exemple, le polyimide présente une excellente résistance aux températures élevées et convient aux applications de soudage dans des environnements à haute température. Les matériaux de masque de soudure photosensibles sont adaptés à l'ouverture de masque de soudure nécessitant des motifs de haute précision. En revanche, les matériaux de masque de soudure thermodurcissables offrent une résistance mécanique et chimique supérieure. Choisir le matériau de masque de soudure approprié en fonction des exigences spécifiques est la première étape pour garantir un traitement de surface réussi des pastilles de soudure.Méthodes de traitement de surface

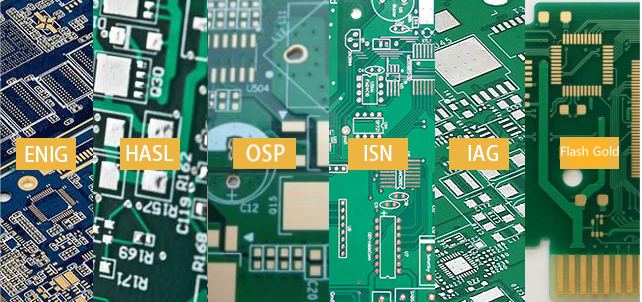

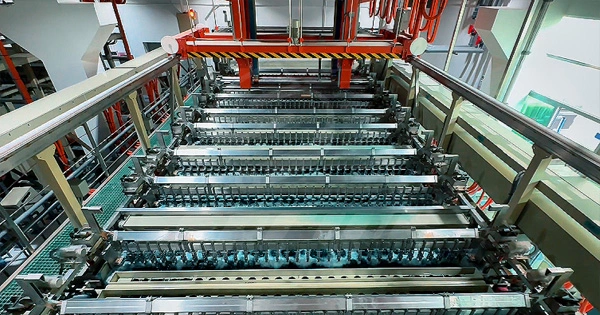

Le HASL (Hot Air Solder Leveling) est une méthode courante de traitement de surface des pastilles de soudure. Elle consiste à immerger les pastilles dans de la soudure en fusion, puis à utiliser un flux d'air pour éliminer l'excédent de soudure, ce qui permet d'obtenir une surface plane. Le HASL est une méthode économique adaptée à la production de masse. Cependant, la soudure laissant une couche métallique sur les pastilles, elle peut avoir un impact sur leurs dimensions et leur espacement. L'ENIG (Electroless Nickel Immersion Gold) est une méthode de traitement de surface haute performance couramment utilisée pour les pastilles de soudure. Elle consiste à déposer une couche de nickel chimique sur la surface des pastilles de soudure, puis une couche d'or par-dessus. Cette méthode de traitement de surface offre une excellente planéité, une résistance à la corrosion et une fiabilité optimales, ce qui la rend idéale pour les applications exigeantes en matière de soudure. Cependant, la méthode ENIG est coûteuse et convient mieux aux petites et moyennes séries et aux applications haut de gamme. L'OSP (Organic Solderability Preservative) est une méthode de traitement de surface écologique pour les pastilles de soudure. Il s'agit de la formation d'un film protecteur organique à la surface des pastilles de soudure pour les protéger de l'oxydation et de la corrosion. La méthode OSP offre des avantages tels qu'un faible coût et des performances de soudure stables, ce qui la rend adaptée à la production en petites et moyennes séries et aux applications jetables. Cependant, les pastilles de soudure traitées avec OSP sont sensibles aux rayures mécaniques et à la corrosion chimique, ce qui nécessite une manipulation et une protection soigneuses pendant le processus.
Contrôle du traitement de surface
Quelle que soit la méthode choisie pour le traitement de surface des pastilles de soudure, le contrôle des paramètres et des conditions du processus est crucial pour garantir la régularité et la stabilité. Par exemple, avec la méthode HASL, il est nécessaire de contrôler la température de la soudure et la vitesse du flux d'air pour assurer une répartition uniforme de la soudure et un soufflage complet. Avec la méthode ENIG, il est important de contrôler l'épaisseur et l'uniformité des revêtements de nickel et d'or autocatalytiques. Quant à la méthode OSP, il est essentiel de contrôler l'épaisseur et la qualité du film protecteur. La mise en place de systèmes stricts de contrôle des processus et d'inspection qualité permet de garantir la stabilité et la fiabilité du traitement de surface des pastilles de soudure.Facteur clé 4 : Contrôle précis du processus d'ouverture du masque de soudure
Un contrôle précis du processus d'ouverture du masque de soudure est essentiel pour garantir la qualité et la régularité de l'ouverture du masque sur les pastilles. Cette étape implique le contrôle et l'ajustement de divers aspects, tels que l'uniformité de l'application du masque, la précision du retrait et les paramètres de traitement thermique des pastilles. L'uniformité du revêtement est essentielle. Le masque doit être appliqué uniformément et en douceur, en s'adaptant à la taille et à la forme des pastilles. Un revêtement irrégulier ou des défauts peuvent entraîner une couverture incomplète ou excessive du masque dans la zone d'ouverture, affectant ainsi la qualité de la soudure. Il est donc crucial de garantir l'uniformité de l'application du masque en optimisant le processus de revêtement, en sélectionnant l'équipement de revêtement approprié et en ajustant les paramètres de revêtement. De plus, la précision du pelage est également un facteur critique. Après l'application du masque, un pelage est nécessaire pour créer la zone d'ouverture. La précision du pelage affecte directement la surface exposée de la pastille et la netteté des contours. Des zones de pelage surdimensionnées ou sous-dimensionnées peuvent entraîner une mauvaise soudure et être affectées. Par conséquent, lors du processus de pelage, il est nécessaire de garantir la précision et la stabilité de l'outil et de respecter les paramètres de pelage corrects pour obtenir des résultats constants. De plus, les paramètres de traitement thermique des pastilles de soudure doivent être contrôlés avec précision. Le traitement thermique comprend les processus de préchauffage et de polymérisation des pastilles de soudure. Le contrôle de la température et de la durée de préchauffage influence directement l'adhérence et la stabilité du masque de soudure, tandis que le contrôle de la température et de la durée de polymérisation influence le degré de durcissement et la résistance thermique du masque. Par conséquent, lors du traitement thermique, il est nécessaire de définir avec précision les paramètres de température et de durée appropriés en fonction des caractéristiques du masque et des exigences de fabrication, afin de garantir la stabilité et la régularité du processus. Pour un contrôle précis du processus d'ouverture du masque de soudure, des équipements et des techniques de surveillance de pointe sont nécessaires. Les équipements de revêtement et les outils de décapage automatisés offrent une précision et une régularité accrues. De plus, l'utilisation de systèmes de surveillance et de rétroaction en temps réel permet de détecter et d'ajuster rapidement les paramètres du processus afin de garantir que la qualité d'ouverture du masque de soudure pour chaque pastille est conforme aux exigences. En conclusion, un contrôle précis du processus d'ouverture du masque de soudure est essentiel pour une efficacité optimale. L'optimisation de l'uniformité du revêtement, le contrôle de la précision du décapage et le réglage précis des paramètres de traitement thermique garantissent la qualité, la stabilité et la régularité de l'ouverture du masque.Cela offrira une fiabilité et des performances supérieures dans le processus de soudage lors de la fabrication de PCB, améliorant ainsi la qualité globale du produit.Facteur clé 5 : Inspection et contrôle de la qualité

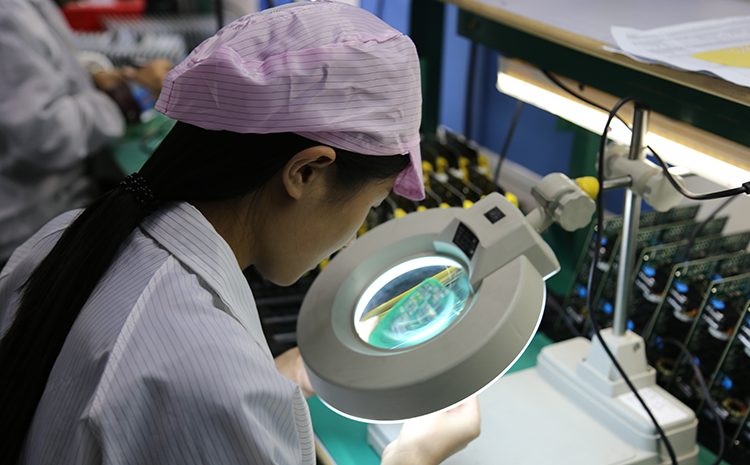

L'inspection et le contrôle qualité jouent un rôle crucial pour optimiser l'efficacité de l'ouverture du masque de soudure sur les circuits imprimés. Une inspection et un contrôle rigoureux de l'ouverture du masque de soudure garantissent la stabilité et la constance de la qualité du produit. Voici quelques méthodes couramment utilisées pour l'inspection et le contrôle qualité, décrites en détail. Inspection visuelle : L'inspection visuelle est l'une des méthodes d'inspection les plus courantes et les plus simples. Elle consiste à observer visuellement la couverture de l'ouverture du masque de soudure sur les pastilles afin de détecter d'éventuels défauts, délaminages ou zones incomplètes. Les opérateurs peuvent utiliser une loupe ou un microscope pour un examen plus détaillé. Cette méthode permet de détecter rapidement les problèmes évidents, mais peut ne pas détecter les petits défauts.
Inspection par rayons X : L'inspection par rayons X fournit des informations plus détaillées et précises sur l'ouverture du masque de soudure. L'équipement à rayons X permet d'observer l'état de laminage, l'épaisseur du revêtement et l'état de pelage du masque. Cette méthode de contrôle non destructif permet de détecter les petits défauts et les irrégularités et fournit des images haute résolution pour analyse et évaluation. Test de résistance au pelage : Le test de résistance au pelage est l'un des indicateurs clés de la qualité de l'ouverture du masque de soudure. Cette méthode d'essai mesure la force d'adhérence entre le masque et les pastilles grâce à une force appliquée progressivement sur les pastilles à l'aide d'un appareil de test dédié. L'intensité de la force nécessaire au pelage est enregistrée. Une résistance au pelage élevée indique une bonne adhérence, garantissant une qualité stable. Outre ces méthodes d'inspection spécifiques, il est nécessaire de mettre en place un système complet de contrôle qualité pour garantir la régularité et la stabilité de l'ouverture du masque. Cela comprend l'élaboration de spécifications et de normes de processus claires, la formation du personnel pour garantir la cohérence opérationnelle et la mise en place d'un système de traçabilité et de documentation. Lors du processus de contrôle qualité, il est également nécessaire de collecter et d'analyser les données en temps opportun, afin de suivre les indicateurs clés et les tendances tout au long du processus de production. L'analyse statistique et l'exploration de données permettent d'identifier les problèmes potentiels et les pistes d'amélioration, et de mettre en œuvre les mesures correctives correspondantes. Par ailleurs, une communication et une collaboration étroites avec les fournisseurs et les partenaires constituent un aspect important du contrôle qualité. L'établissement de relations collaboratives solides garantit le respect des normes et exigences de qualité à chaque étape de la chaîne d'approvisionnement, garantissant ainsi la cohérence et la fiabilité des produits. Optimiser l'effet d'ouverture du masque de soudure sur les pastilles de circuits imprimés est un facteur important pour garantir la fiabilité du circuit imprimé. La conception de zones précises pour l'ouverture du masque de soudure, le choix de matériaux de masque de soudure adaptés, le traitement de surface approprié des pastilles, la mise en œuvre d'un contrôle précis du processus et la réalisation d'inspections et de contrôles qualité rigoureux permettent de garantir la qualité et la stabilité de l'ouverture du masque de soudure. La prise en compte de ces facteurs clés et de ces bonnes pratiques lors de la fabrication des circuits imprimés permet d'améliorer les performances, la fiabilité et l'efficacité de la production des produits, répondant ainsi aux exigences de diverses applications.
