Traitement de surface des PCB et normes IPC : garantir une qualité et une cohérence élevées

2023-07-06Journaliste: SprintPCB

Un circuit imprimé (PCB) est un composant essentiel des appareils électroniques. Servant de plateforme de connexion et de support aux composants électroniques, sa qualité et ses performances ont un impact significatif sur la fiabilité et la fonctionnalité des appareils. Étape clé de la fabrication des PCB, le traitement de surface joue un rôle essentiel pour garantir la qualité et la fiabilité des PCB. Cet article se concentre sur l'épaisseur du traitement de surface des PCB et son lien avec les normes IPC (Institute for Printed Circuits). L'épaisseur du traitement de surface désigne l'épaisseur de la couche de traitement, essentielle à la performance, à la fiabilité et à la durée de vie des PCB. S'assurer que l'épaisseur du traitement de surface est conforme aux exigences des normes IPC est essentiel pour garantir la qualité et la régularité du produit tout au long du processus de fabrication. Dans cet article, nous examinerons les différentes méthodes de traitement de surface et les exigences des normes IPC concernant l'épaisseur du traitement de surface des PCB. Nous expliquerons les principes de fonctionnement, les avantages et les scénarios d'application de chaque méthode de traitement de surface, et fournirons un aperçu détaillé des normes IPC régissant l'épaisseur du traitement de surface des PCB. De plus, nous proposerons des recommandations pratiques pour aider les fabricants à mettre en œuvre et à contrôler l'épaisseur du traitement de surface des PCB dans la pratique, garantissant ainsi la qualité et les performances du produit.

traitement de surface des circuits imprimés1

Le concept de base du traitement de surface des PCB.

Le traitement de surface des PCB consiste à appliquer une couche d'un matériau spécifique sur la surface d'un circuit imprimé afin de le protéger, d'améliorer la conductivité, de prévenir la corrosion ou d'améliorer la soudabilité. Dans le processus de fabrication des PCB, les méthodes de traitement de surface courantes incluent l'or par immersion, l'argent par immersion, l'étain par immersion et l'ENEPIG (or par immersion au nickel et au palladium autocatalytiques).

Or par immersion au nickel chimique (ENIG) :

L'ENIG est une méthode de dépôt d'une couche d'or sur la surface d'un circuit imprimé par placage autocatalytique. Ce procédé électrochimique crée une couche protectrice métallique à la surface du circuit imprimé. L'ENIG offre une excellente conductivité et une excellente résistance à la corrosion, ce qui en fait un choix privilégié pour les applications hautes performances. L'ENIG présente également une bonne soudabilité, l'or étant un métal hautement soudable.

Argent chimique (ES) :

L'argent chimique est une méthode de dépôt d'une couche métallique d'argent à la surface d'un circuit imprimé par placage chimique. Il forme une fine pellicule d'argent à la surface du circuit imprimé. Il présente une bonne conductivité thermique et une bonne conductivité thermique, et son coût est avantageux, ce qui en fait une alternative intéressante pour certaines applications. L'argent chimique est généralement utilisé dans les circuits haute fréquence ou les applications haute puissance.

Nivellement de soudure à air chaud (HASL) :

Le HASL, également appelé nivellement de soudure à air chaud, est une méthode de traitement de surface couramment utilisée. Elle consiste à appliquer une couche d'étain sur la surface d'un circuit imprimé et à l'utiliser pour la faire fondre et l'étaler à l'air chaud.

ENEPIG (Or par immersion au nickel et au palladium sans courant) :

ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) est une méthode de traitement de surface haute performance qui consiste à déposer séquentiellement une fine couche composite de nickel, de palladium et d'or à la surface d'un circuit imprimé. La norme IPC-4556 définit également les exigences de l'ENEPIG, notamment l'épaisseur du nickel, du palladium et de l'or, ainsi que des propriétés telles que la résistance à la chaleur, la résistance à la corrosion et la soudabilité. En pratique, les fabricants doivent choisir la méthode de traitement de surface appropriée en fonction des applications et des exigences spécifiques, et contrôler rigoureusement l'épaisseur du traitement de surface afin de garantir la performance et la fiabilité des circuits imprimés. Cela implique l'utilisation de paramètres de processus et de mesures de contrôle qualité appropriés, tels que des mesures et des méthodes d'inspection précises des matériaux, pour garantir la conformité aux normes IPC.

L'importance de l'épaisseur du traitement de surface des PCB

L'épaisseur du traitement de surface des PCB joue un rôle crucial dans la fiabilité du soudage, les performances électriques, la résistance à la corrosion, la capacité du processus de soudage et la compatibilité. L'épaisseur du traitement de surface des PCB est essentielle à la fiabilité du soudage. Les couches de traitement de surface, telles que l'or par immersion, l'argent par immersion et l'étain par immersion, offrent une bonne surface de soudage, permettant un bon mouillage de la soudure et la formation de joints de soudure uniformes. Une épaisseur appropriée du traitement de surface garantit la qualité des joints de soudure, prévient les défauts de soudure tels que le décollement de la soudure et le remplissage incomplet, améliorant ainsi la fiabilité du soudage du PCB. L'épaisseur du traitement de surface des PCB est également cruciale pour les performances électriques. Les différentes méthodes de traitement de surface présentent des caractéristiques de résistivité et de conductivité variées. En contrôlant l'épaisseur du traitement de surface, il est possible de garantir que les valeurs de résistance et de conductivité restent dans la plage de conception requise, préservant ainsi le fonctionnement et les performances normaux du circuit. La couche de traitement de surface des PCB peut constituer une barrière protectrice, empêchant les pistes et les pastilles métalliques du PCB de réagir avec l'oxygène, l'humidité, les produits chimiques et autres éléments environnementaux. Une épaisseur appropriée de la couche de traitement de surface peut améliorer efficacement la résistance à la corrosion du circuit imprimé et prolonger sa durée de vie. Ce traitement de surface peut également améliorer les performances du processus de soudage des circuits imprimés. Par exemple, le traitement de surface par immersion à l'or offre une excellente soudabilité et une excellente résistance à l'oxydation, rendant le processus de soudage plus stable et contrôlable. Une épaisseur de traitement de surface appropriée permet d'obtenir des conditions de soudage et des fenêtres de traitement adaptées, réduisant ainsi les défauts de soudure et améliorant l'efficacité de la production. Différents composants et dispositifs électroniques peuvent avoir des exigences spécifiques en matière d'épaisseur de traitement de surface des circuits imprimés. Le respect des normes de l'IPC (Institute for Printed Circuits) et des spécifications industrielles pour garantir que l'épaisseur du traitement de surface des circuits imprimés répond aux exigences de compatibilité des composants et dispositifs contribue à la stabilité et aux performances globales du système. L'obtention d'une épaisseur de traitement de surface appropriée permet d'améliorer la qualité, la fiabilité et les performances des circuits imprimés, tout en réduisant les défauts de soudure et les problèmes de qualité en production. Par conséquent, un contrôle strict et le respect des normes de l'IPC concernant les exigences d'épaisseur de traitement de surface sont essentiels dans les processus de fabrication et de conception des circuits imprimés.

Normes IPC pour l'épaisseur du traitement de surface des PCB

Les normes IPC (Institute for Printed Circuits) sont un ensemble de normes largement utilisées dans l'industrie électronique, régissant divers aspects du processus de fabrication des circuits imprimés (PCB). Nous détaillons ci-dessous les exigences spécifiques et les méthodes de mesure décrites dans les normes IPC-4552A (or par immersion), IPC-4553 (argent par immersion), IPC-4554 (étain par immersion) et IPC-4556 (nickel autocatalytique, palladium autocatalytique, or par immersion, ou ENEPIG).

Norme IPC-4552A (Immersion Or) :

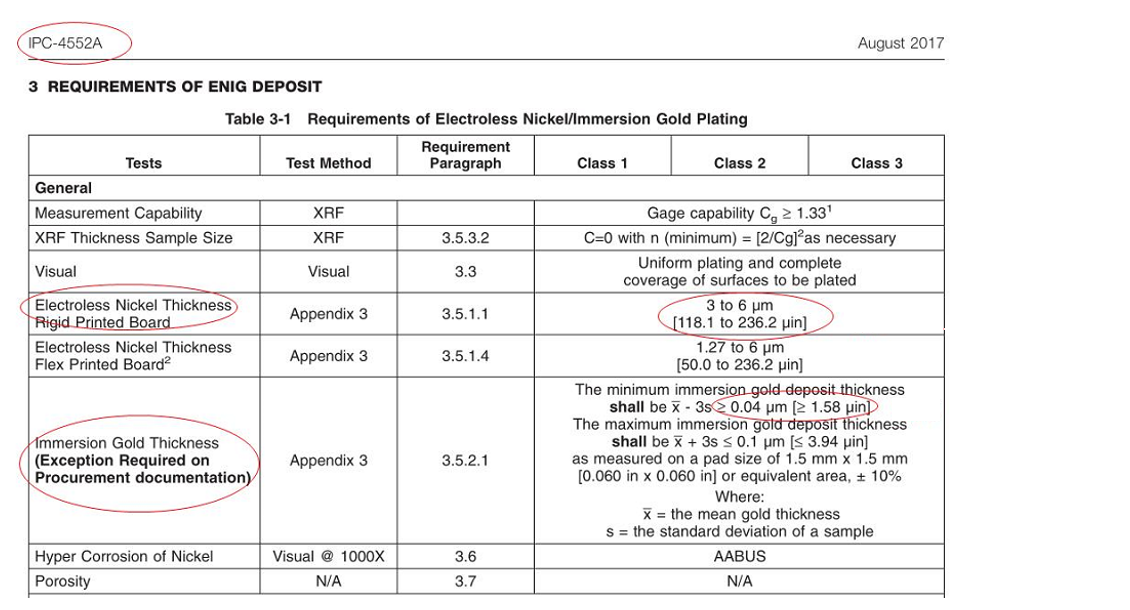

Norme IPC-4552A (Immersion Or)

La norme IPC-4552A spécifie les exigences et spécifications relatives au traitement de surface par immersion de l'or. Elle exige une épaisseur minimale de 1,58 U pour la couche d'or par immersion, bien que l'industrie applique généralement une épaisseur standard de 2 U. La norme spécifie également les performances du revêtement, la résistance à la chaleur, la résistance à la corrosion et d'autres exigences pour la couche d'or par immersion, avec une épaisseur de nickel de 3 à 6 μm. Les méthodes de mesure incluent la spectroscopie de fluorescence X (XRF) pour mesurer l'épaisseur du métal, ainsi que l'examen et la mesure de l'uniformité et de la couverture du revêtement par prélèvement de l'échantillon et inspection au microscope.

Norme IPC-4553 (Immersion Argent) :

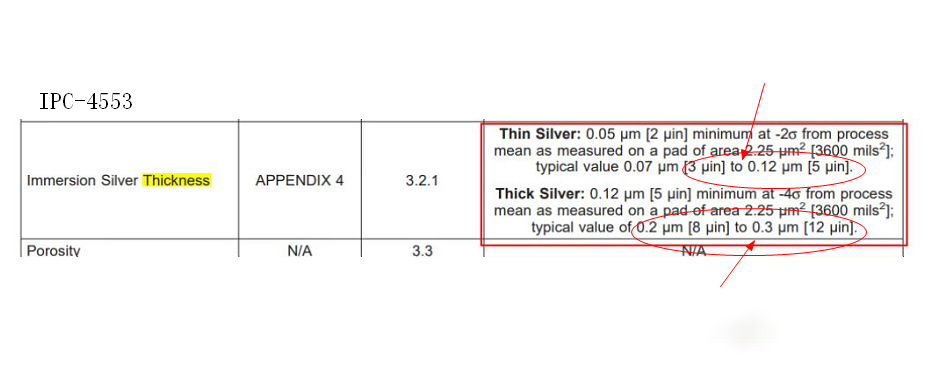

Norme IPC-4553 (Immersion Argent)

La norme IPC-4553 définit les exigences et spécifications relatives au traitement de surface par immersion d'argent. L'épaisseur de la couche d'argent par immersion est classée en argent fin et argent épais. L'épaisseur de l'argent fin doit être comprise entre 3 et 5 U, tandis que celle de l'argent épais doit être comprise entre 8 et 12 U, une valeur couramment utilisée dans l'industrie.

Norme IPC-4554 (étain à immersion) :

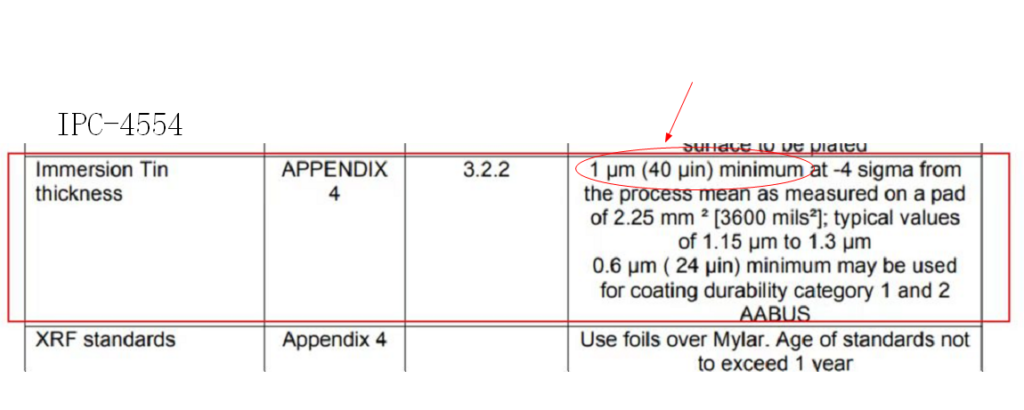

Norme IPC-4554 (étain à immersion)

La norme IPC-4554 spécifie les exigences et spécifications relatives au traitement de surface par immersion d'étain. Elle exige une épaisseur typique d'environ 1 μm pour la couche d'immersion d'étain. Elle spécifie également les exigences relatives aux performances du revêtement, à la résistance à la chaleur et à la corrosion, ainsi qu'à d'autres aspects de la couche d'immersion d'étain. Les méthodes de mesure incluent la spectrométrie de fluorescence X (XRF) pour mesurer l'épaisseur du métal, ainsi que l'inspection et la mesure de l'uniformité et de la couverture du revêtement par prélèvement de la couche sur l'échantillon et examen au microscope. Veuillez noter que, bien que j'aie traduit les informations fournies au mieux de mes connaissances, il est toujours conseillé de consulter la norme officielle IPC-4554 pour obtenir des informations précises et détaillées.

Norme IPC-4556 (ENEPIG) :

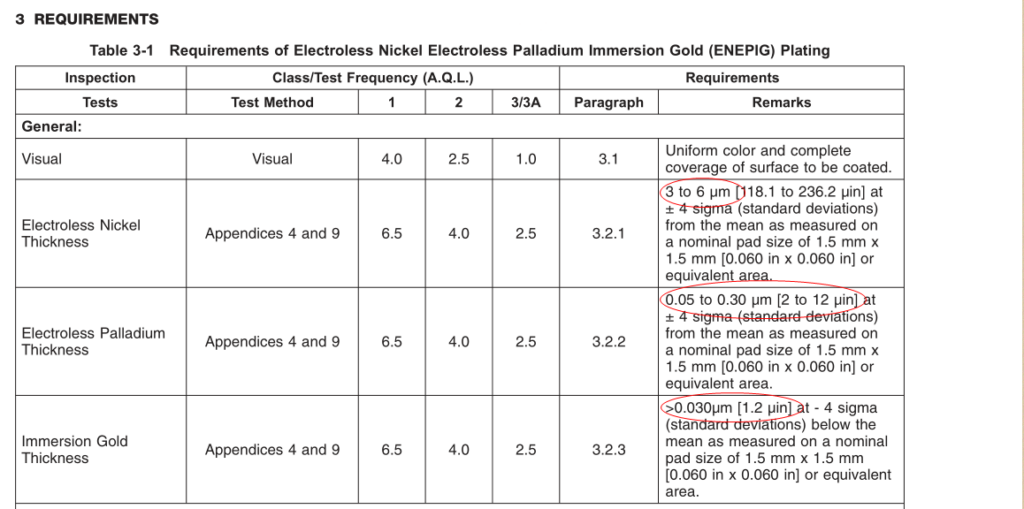

Norme IPC-4556 (ENEPIG)

La norme IPC-4556 définit les exigences et spécifications du traitement de surface ENEPIG (Nickel Electroless Electroless Palladium Immersion Gold). La norme impose que l'épaisseur de la couche de nickel ENEPIG soit comprise entre 3 et 6 μm, celle de palladium entre 2 et 12U et celle d'or supérieure ou égale à 1,2 μm. Elle spécifie également les exigences relatives aux performances du revêtement, à la résistance à la chaleur et à la corrosion de la couche ENEPIG. Les méthodes de mesure incluent la spectroscopie de fluorescence X (XRF) pour mesurer l'épaisseur des couches de nickel, de palladium et d'or, ainsi que le décapage du revêtement de l'échantillon et l'inspection et la mesure de l'uniformité et de la couverture du revêtement par microscopie. Ces exigences et méthodes de mesure, spécifiées par les normes IPC, visent à garantir la qualité, la cohérence et la fiabilité des couches de traitement de surface des circuits imprimés. En adhérant à ces normes, les fabricants peuvent garantir que l'épaisseur du traitement de surface du PCB est conforme aux normes de l'industrie et répond aux exigences de performance et de fiabilité du PCB.

Comment mettre en œuvre et contrôler l'épaisseur du traitement de surface des PCB dans la pratique

Contrôle des processus :

Lors de la fabrication des circuits imprimés, il est important de respecter scrupuleusement les paramètres et le flux de travail lors de l'étape de traitement de surface. Cela inclut le contrôle de la concentration, de la température, du pH et du temps de traitement des solutions chimiques. Pour connaître les différentes méthodes de traitement de surface, consultez les directives des fournisseurs ou les normes en vigueur afin de garantir le respect des paramètres et des étapes de traitement corrects pour obtenir l'épaisseur de surface souhaitée.

Détection et mesure :

Utiliser des outils et équipements de mesure appropriés pour détecter et mesurer l'épaisseur du traitement de surface des PCB. Les méthodes de mesure courantes incluent la fluorescence X (XRF), le microscope électronique à balayage (MEB) et la chromatographie ionique (ICP), entre autres. Veiller à la précision et à l'étalonnage des équipements de mesure pour obtenir des résultats fiables et cohérents.

Exigences techniques et normes :

Consultez les normes IPC ou les normes industrielles pertinentes pour comprendre les exigences techniques et les spécifications relatives à l'épaisseur du traitement de surface. Par exemple, la norme IPC-4552A est utilisée pour l'or par immersion, la norme IPC-4553 pour l'argent par immersion, la norme IPC-4554 pour l'étain par immersion et la norme IPC-4556 pour l'ENEPIG. En respectant ces normes et en adoptant leurs méthodes de mesure et exigences recommandées, vous vous assurez que l'épaisseur du traitement de surface est conforme à leurs exigences.

Contrôle et documentation des processus :

Durant le processus de fabrication, mettre en œuvre un contrôle et une documentation des procédés afin de garantir la cohérence et la traçabilité de l'épaisseur du traitement de surface. Enregistrer les paramètres de procédé, les résultats de mesure et les données d'inspection, et établir des graphiques de contrôle ou des analyses de données pour surveiller et maîtriser les variations d'épaisseur du traitement de surface. Prendre rapidement des mesures correctives si nécessaire.

Formation et gestion de la qualité :

Fournir la formation et les conseils nécessaires aux opérateurs pour garantir leur compréhension des méthodes de traitement de surface, des paramètres de procédé et des exigences de contrôle. Mettre en œuvre un système de gestion de la qualité efficace, incluant des audits internes et une amélioration continue, afin de garantir que l'épaisseur du traitement de surface est conforme aux normes de qualité et de corriger tout problème ou écart potentiel.

Sélection et collaboration des fournisseurs :

Il est crucial de sélectionner des fournisseurs fiables et de collaborer avec eux. Privilégiez des fournisseurs expérimentés et experts en traitement de surface répondant à vos exigences. Collaborez étroitement avec eux pour vous assurer qu'ils comprennent et respectent vos exigences en matière d'épaisseur de traitement de surface. La stabilité de la chaîne d'approvisionnement est essentielle au maintien d'une qualité constante. Dans cet article, nous avons abordé le lien entre l'épaisseur du traitement de surface des PCB et les normes IPC. En approfondissant notre compréhension des méthodes de traitement de surface couramment utilisées, telles que l'or par immersion, l'argent par immersion, l'étain par immersion et l'ENEPIG, nous avons compris l'importance cruciale d'une épaisseur de traitement de surface appropriée pour garantir la qualité et les performances des PCB. Le respect des normes IPC est essentiel pour garantir la cohérence et la conformité de l'épaisseur du traitement de surface des PCB. En conclusion, la compréhension des normes IPC et la mise en œuvre de mesures de contrôle appropriées sont essentielles pour garantir que l'épaisseur du traitement de surface des PCB réponde à ces exigences. C'est la seule façon de produire des circuits imprimés fiables et de haute qualité, répondant aux exigences de divers domaines d'application.
