<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Dévoiler le potentiel et les défis de l'OSP pour la protection de surface des PCB

2023-08-18Journaliste: SprintPCB

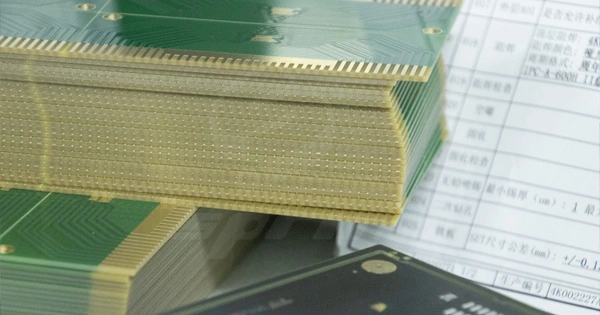

Dans l'industrie électronique moderne, les circuits imprimés (PCB) constituent les composants centraux des appareils électroniques, et leurs technologies de traitement de surface ne cessent d'innover et d'évoluer. Parmi ces technologies, les conservateurs de soudabilité organiques (OSP), une technique courante de protection de surface, déposent une fine couche sur les conducteurs à la surface du PCB, offrant ainsi de nombreux avantages et inconvénients. Cet article examine les principes, les applications, les avantages et les inconvénients des OSP, ainsi que leur rôle essentiel dans le domaine de la fabrication électronique.

Avantages des conservateurs de soudabilité organiques (OSP)

Lissage de la surface

Après le traitement OSP, la surface du plot de soudure devient lisse, ce qui facilite le soudage et améliore sa qualité. Lors du soudage, la soudure peut se répartir plus uniformément sur le plot, réduisant ainsi les risques de soudures de mauvaise qualité. Exemple 1 : Prenons l'exemple d'un circuit imprimé (PCB), un composant électronique doté de nombreux plots de soudure minuscules devant être soudés de manière fiable à d'autres composants. Sans traitement de surface, la surface du plot de soudure peut être irrégulière, ce qui entraîne une répartition inégale de la soudure pendant le soudage, ce qui fragilise les soudures et crée des contacts défectueux. Cependant, le procédé OSP garantit la surface lisse des plots de soudure, facilitant ainsi la répartition uniforme de la soudure, améliorant ainsi la qualité et la fiabilité du soudage.

Protection complète

Comparé au revêtement en étain, l'OSP protège non seulement la surface des pastilles de soudure, mais aussi leurs côtés. Cette protection complète réduit efficacement le risque de corrosion et d'oxydation des pastilles de soudure, prolongeant ainsi la durée de vie du circuit imprimé. Exemple 2 : Prenons l'exemple d'une application extérieure impliquant un contrôleur, où le circuit imprimé est exposé à des conditions environnementales difficiles, telles qu'une humidité et des températures élevées. Si la surface des pastilles de soudure n'est pas suffisamment protégée, une exposition prolongée à ces conditions peut entraîner leur oxydation et leur corrosion, affectant ainsi les performances et la longévité du dispositif. Grâce au procédé OSP, un film protecteur est créé sur la surface et les côtés des pastilles de soudure, isolant efficacement le circuit imprimé des éléments extérieurs et réduisant le risque d'oxydation et de corrosion, prolongeant ainsi la durée de vie du contrôleur.

Processus simple et peu coûteux

Le procédé de traitement OSP est relativement simple et ne nécessite pas de traitement à haute température, ce qui se traduit par des coûts réduits. Comparé à d'autres méthodes complexes de traitement de surface, l'OSP permet de réduire les coûts de production. Exemple 3 : Imaginez un produit électronique grand public produit en série, tel qu'un smartphone. Lors de la production, le traitement de surface du circuit imprimé est nécessaire pour garantir une soudure fiable. L'utilisation d'autres méthodes de traitement à haute température, telles que le nivellement de soudure à l'air chaud (HASL) ou l'or par immersion de nickel autocatalytique (ENIG), peut nécessiter davantage d'équipements et de coûts énergétiques, tout en posant potentiellement des problèmes environnementaux. Cependant, en optant pour le procédé OSP, les fabricants peuvent assurer une protection suffisante du circuit imprimé sans augmenter significativement les coûts, réduisant ainsi les coûts de production et favorisant la durabilité environnementale.

Inconvénients des OSP (conservateurs organiques de soudabilité)

Bien que l’OSP offre des avantages dans des scénarios spécifiques, ses inconvénients doivent également être pris en compte lors des processus de conception et de fabrication pour garantir la fiabilité et les performances des PCB.

Limitation de l'épaisseur du film

L'épaisseur du film est limitée lors du traitement OSP, ce qui peut entraîner des problèmes de fiabilité lors de multiples soudures. Prenons l'exemple d'un circuit imprimé nécessitant plusieurs réparations ou ressoudures au cours de sa durée de vie. En raison de la fine couche OSP, chaque soudure à haute température risque d'endommager la couche, ce qui entraîne des soudures peu fiables. Dans ce cas, les points de soudure peuvent se desserrer, se déconnecter ou entraîner des défaillances de connexion électrique.

Problèmes de soudabilité

En raison de la finesse du film OSP, une mauvaise manipulation peut entraîner des problèmes de soudabilité, affectant ainsi la qualité de la soudure. Par exemple, un contrôle insuffisant de la température et du temps de soudure pendant la fabrication peut endommager le film. Ceci peut affecter l'adhérence entre le masque de soudure et la soudure, et donc la qualité du joint. Cela peut entraîner une soudure de mauvaise qualité, comme des billes de soudure, une soudure insuffisante ou une soudure à froid.

Durée de conservation limitée en raison des caractéristiques du film OSP

Les circuits imprimés traités présentent une durée de conservation relativement courte en raison des propriétés du film de préservation de la soudabilité organique (OSP). Prenons l'exemple d'un circuit imprimé devant être stocké pendant un certain temps après sa fabrication avant d'être utilisé. Pendant cette période, des facteurs environnementaux tels que la température et l'humidité peuvent affecter le film OSP, entraînant son vieillissement, sa détérioration ou sa dégradation. Par conséquent, l'efficacité protectrice du film OSP diminue, ce qui peut entraîner une oxydation de la surface des pastilles de soudure et affecter les performances de soudure.

Limitation de la capacité de liaison

L'application de conservateurs organiques de soudabilité (OSP) crée une fine pellicule sur les pastilles de soudure, ce qui limite l'utilisation de certaines techniques de connexion, comme le câblage filaire. Par exemple, le câblage filaire est une méthode courante dans les technologies avancées de packaging et d'interconnexion de puces. Cependant, la présence de la couche OSP empêche une connexion directe et efficace entre la pastille de soudure et le fil, ce qui peut entraîner une mauvaise qualité de connexion ou rendre le processus de soudage impossible.

Application de l'OSP dans l'industrie de fabrication électronique

Bien que l'OSP présente certaines limites et inconvénients à certains égards, il présente un potentiel considérable dans des scénarios d'application appropriés. Grâce aux progrès et à l'innovation constants dans les technologies de fabrication électronique, il est possible de surmonter les limites actuelles et d'élargir encore le champ d'application de l'OSP dans ce domaine.

Nouveaux matériaux et innovations de procédés

À l'avenir, grâce au développement de nouveaux composés et matériaux organiques, nous pouvons anticiper l'émergence de matériaux OSP plus avancés et plus durables. Ces nouveaux matériaux pourraient offrir une meilleure soudabilité, une meilleure résistance aux hautes températures et une durée de conservation prolongée, ce qui permettrait de pallier les limitations actuelles liées à l'épaisseur et à la durée de stockage des films OSP. De plus, l'amélioration des procédés peut améliorer la stabilité et la contrôlabilité des OSP, réduisant ainsi les problèmes liés à une mauvaise manipulation.

Appareils électroniques hautes performances

Avec l'évolution constante des appareils électroniques, les exigences en matière de circuits imprimés ne cessent de croître, exigeant une fiabilité, une stabilité et des performances accrues. Malgré ses limites, l'OSP reste efficace dans certaines applications peu exigeantes. L'OSP reste une méthode de traitement de surface compétitive, notamment dans les domaines où le coût est relativement faible et où les exigences de qualité de soudure ne sont pas primordiales.

Domaines d'application spécifiques

Dans certains domaines d'application spécifiques, l'OSP pourrait continuer à jouer un rôle crucial. Par exemple, dans les scénarios de production de masse à cycle court, la simplicité du procédé et la rentabilité de l'OSP pourraient s'accentuer. De plus, dans les secteurs exigeant une faible fréquence de soudage, comme l'électronique grand public jetable, l'OSP pourrait constituer une solution viable.

Combinaison avec d'autres technologies

L'association de l'OSP à d'autres techniques de traitement de surface pourrait permettre d'obtenir des solutions plus robustes et plus flexibles. Par exemple, l'OSP peut être intégré à des procédés tels que le dépôt chimique de métaux et la galvanoplastie afin d'améliorer la durabilité et la soudabilité des plots de soudure. Cette intégration permet de surmonter certaines limites de l'OSP et d'élargir son champ d'application. Le conservateur de soudabilité organique (OSP) joue un rôle crucial dans la fabrication électronique en tant que technique de protection de surface des circuits imprimés largement adoptée. Ses avantages, tels que l'uniformité de surface, le blindage complet et la rentabilité, offrent des avantages significatifs dans des scénarios d'application spécifiques. Néanmoins, il est important de reconnaître ses limites, notamment les restrictions d'épaisseur des couches minces, les problèmes de soudabilité et la durée de conservation limitée. Grâce aux progrès technologiques constants, nous pouvons anticiper l'évolution du procédé OSP, ouvrant ainsi de nouvelles perspectives à l'industrie de la fabrication électronique.
