Application, avantages et inconvénients du procédé d'immersion dans l'étain dans la fabrication de produits électroniques

2023-08-16Journaliste: SprintPCB

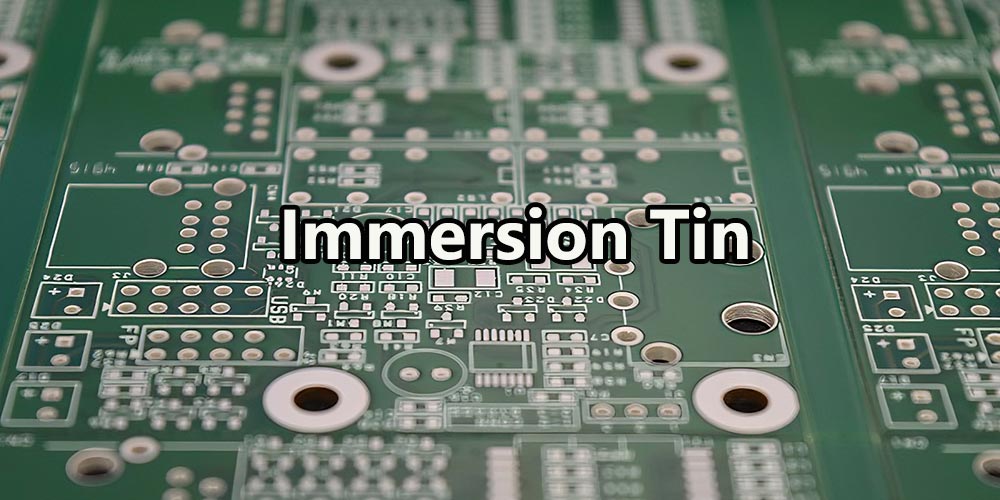

Dans le domaine de la fabrication électronique, la soudure est une étape clé de la connexion des composants électroniques. La technologie de l'étain par immersion, méthode de traitement de surface importante, est largement utilisée dans la fabrication de circuits imprimés (PCB). L'étain par immersion consiste à remplacer le cuivre (Cu) par de l'étain (Sn) à la surface des plots de soudure, ce qui entraîne le dépôt d'un composé métallique cuivre-étain (CuSn). Cet article explore les avantages, les inconvénients et les applications de la technologie de l'étain par immersion dans la fabrication électronique. boîte à immersion

Qu'est-ce que l'étain d'immersion ?

L'étain par immersion est une technique de traitement de surface largement utilisée en fabrication électronique. Elle consiste à remplacer le cuivre (Cu) par de l'étain (Sn) sur les plots de soudure des circuits imprimés (PCB), ce qui entraîne le dépôt d'un composé métallique cuivre-étain (CuSn). Le procédé d'étain par immersion offre non seulement une bonne soudabilité, mais forme également un revêtement lisse sur la surface du plot de soudure, répondant ainsi aux exigences de la fabrication électronique moderne pour un assemblage de composants de haute précision.

Avantages de l'étain à immersion

L'application généralisée du procédé d'étain par immersion dans la fabrication électronique est due à son excellente soudabilité, sa surface plane, sa polyvalence et son respect de l'environnement, entre autres avantages.

Excellente soudabilité

Le procédé d'étain par immersion se distingue dans la fabrication électronique par son excellente soudabilité. La soudure est cruciale pour la connexion de composants électroniques. Il assure la stabilité de la soudure en formant une fine couche de composé métallique cuivre-étain à la surface des pastilles de soudure. Cette couche de composé métallique possède d'excellentes caractéristiques de soudure, fondant rapidement et formant des joints de soudure robustes avec d'autres surfaces métalliques. Cela garantit des connexions fiables entre les composants électroniques, améliorant ainsi les performances et la fiabilité à long terme des produits.

Planéité de surface supérieure

Le procédé d'étain par immersion permet de créer une surface sur les plots de soudure similaire à celle du procédé d'or par immersion au nickel chimique (ENIG). Lors de l'assemblage de composants électroniques, une surface plane des plots de soudure est essentielle au positionnement correct des composants. Cette planéité permet non seulement de garantir un positionnement précis des composants, mais aussi de réduire la concentration des contraintes, améliorant ainsi la stabilité des soudures et les performances globales du produit.

Pas besoin de couche barrière métallique

Le procédé d'étain par immersion ne nécessite pas l'application d'une couche barrière métallique avant le soudage. Contrairement à d'autres méthodes de soudage, comme le nivellement de soudure à l'air chaud (HASL), l'étain par immersion ne nécessite pas l'ajout de matériaux métalliques supplémentaires, ce qui réduit les coûts et simplifie le processus de fabrication.

Convient aux composants miniaturisés

Dans la fabrication électronique moderne, les composants électroniques sont de plus en plus miniaturisés. L'un des avantages du procédé d'étain par immersion est sa capacité à connecter des composants miniatures, dont les broches peuvent être plus fines et les pastilles de soudure plus petites. Le procédé d'étain par immersion permet de créer une couche de composé métallique uniforme sur de minuscules pastilles de soudure, garantissant ainsi des connexions fiables pour les composants de petite taille.

Respect de l'environnement

Comparé à certains traitements de surface impliquant des substances nocives, comme le placage à l'or, le procédé d'étain par immersion est généralement plus respectueux de l'environnement. Il ne génère ni eaux usées ni gaz d'échappement nocifs, réduisant ainsi son impact sur l'environnement.

Inconvénients de l'étain d'immersion

Malgré sa bonne soudabilité et sa planéité de surface, le procédé d'étain par immersion présente des inconvénients qui doivent être soigneusement pris en compte dans les applications pratiques, notamment un temps de stockage court, la formation de barbes d'étain et des problèmes liés à la fiabilité de la soudure.

Temps de stockage court

Un inconvénient majeur du procédé d'étain par immersion est la sensibilité de l'étain plaqué sur les surfaces des pastilles de soudure à l'oxydation, ce qui limite la durée de stockage. L'oxydation peut entraîner la formation de couches d'oxyde d'étain, réduisant ainsi la soudabilité des joints. Cet effet est particulièrement prononcé dans les environnements à haute température et à forte humidité, où l'oxydation s'accélère, ce qui aggrave encore la courte durée de stockage. Un stockage prolongé peut entraîner une baisse de la qualité des joints de soudure, impactant ainsi leur fiabilité.

Formation de moustaches d'étain

Lors du brasage par immersion à l'étain, un phénomène appelé formation de barbes d'étain se produit fréquemment : de minuscules fibres d'étain se forment à la surface des pastilles de soudure. Ces barbes d'étain peuvent se détacher dans l'environnement de travail, provoquant des courts-circuits ou d'autres dysfonctionnements entre les composants électroniques. La formation de barbes d'étain résulte de l'interaction entre l'étain et le cuivre à la surface des pastilles de soudure, qui peut s'accentuer dans certaines conditions, affectant ainsi la stabilité des joints de soudure.

Problèmes de fiabilité de la soudure

L'une des principales préoccupations du brasage par immersion à l'étain est la migration de l'étain. L'étain à la surface des pastilles de soudure peut se déplacer sous l'effet du courant ou de la température. Cela peut entraîner des modifications de la forme et de la connexion des soudures, affectant ainsi les connexions électriques entre les composants. La migration de l'étain peut entraîner des problèmes tels que des ruptures de soudures, des courts-circuits, etc., diminuant ainsi la fiabilité du produit. Ce phénomène est particulièrement prononcé dans les environnements à haute température et à forte humidité, exigeant une attention et un contrôle particuliers.

Applications de l'étain par immersion

Le procédé d'étain par immersion joue un rôle crucial dans de nombreux domaines d'application de la fabrication électronique. De la fabrication de circuits imprimés (PCB) à la technologie de montage en surface, en passant par les interconnexions de circuits imprimés multicouches et la production d'équipements de communication, le procédé d'étain par immersion offre des solutions de connectivité essentielles pour la fiabilité et la performance des produits électroniques. Grâce aux avancées technologiques constantes, le procédé d'étain par immersion est bien placé pour conserver son rôle important dans la fabrication électronique, offrant des solutions de connectivité fiables et durables pour un large éventail d'applications.

Fabrication de circuits imprimés (PCB)

Le procédé d'étain par immersion est une méthode de traitement de surface courante dans la fabrication de circuits imprimés. Il est largement utilisé pour traiter les plots de soudure afin de garantir des connexions fiables des composants électroniques. Le revêtement d'étain par immersion sur les plots de soudure offre une excellente soudabilité, permettant une répartition uniforme de la soudure et la formation de joints de soudure robustes à la surface des composants. Ce procédé est essentiel dans divers appareils électroniques, notamment les équipements de communication, les ordinateurs, l'électronique grand public et les systèmes de contrôle industriel.

Technologie de montage en surface

Le procédé d'étain par immersion joue également un rôle important dans la technologie de montage en surface. Il est utilisé pour connecter divers composants montés en surface, tels que des puces, des résistances, des condensateurs, des diodes et des connecteurs. En appliquant un revêtement d'étain par immersion sur les broches de ces composants, des soudures fiables sont réalisées, fixant solidement ces composants au circuit imprimé.

Interconnexions PCB multicouches

Le procédé d'étain par immersion est également couramment utilisé pour interconnecter plusieurs couches de circuits imprimés grâce à la technologie PTH (Plated Through Hole). L'application d'un revêtement d'étain par immersion à l'intérieur des vias assure la transmission des signaux et de l'énergie entre les différentes couches, permettant ainsi une connectivité efficace des circuits imprimés complexes.

Équipement de communication

Grâce à la robustesse des soudures et à l'excellente soudabilité offertes par le procédé d'étain par immersion, ce dernier trouve de nombreuses applications dans la fabrication d'équipements de communication, notamment les téléphones portables, les routeurs, les stations de base, les appareils de communication par satellite, etc.

Électronique grand public

Le procédé d'étain par immersion joue également un rôle crucial dans la fabrication de produits électroniques grand public, tels que les téléviseurs à écran plat, les appareils audio, les appareils électroménagers et les consoles de jeux, entre autres. La production de ces produits nécessite des connexions de haute qualité pour garantir performances et stabilité. Le procédé d'étain par immersion, méthode de traitement de surface essentielle, joue un rôle majeur dans la fabrication électronique. Malgré son excellente soudabilité et sa planéité de surface, des défis tels que la courte durée de stockage, la formation de barbes d'étain et la fiabilité de la soudure doivent encore être pris en compte. Lors de l'application du procédé d'étain par immersion, les fabricants doivent soigneusement évaluer ses avantages et ses inconvénients et prendre les mesures appropriées pour garantir la qualité de la soudure et la fiabilité des produits. Grâce aux progrès constants de la technologie électronique, le procédé d'étain par immersion devrait encore s'améliorer, offrant à l'industrie de la fabrication électronique des solutions de connectivité encore plus fiables.
