Dans l'industrie électronique moderne, les circuits imprimés (PCB) sont des composants essentiels. Qu'il s'agisse d'un ordinateur, d'un smartphone, d'une automobile ou de tout autre appareil électronique, ils servent à supporter et à connecter les composants électroniques. La conception et la fabrication des PCB jouent un rôle essentiel dans la performance, la fiabilité et la fonctionnalité des appareils électroniques. Le choix du matériau pour les PCB est une décision cruciale que les fabricants doivent prendre en compte lors de la conception et de la production. Chaque matériau possède des propriétés électriques, mécaniques et thermiques variables, qui ont un impact direct sur la fonctionnalité et la fiabilité du PCB. Par conséquent, choisir le meilleur matériau pour PCB est essentiel pour garantir que le PCB réponde aux performances requises dans divers scénarios d'application. Cet article vise à explorer comment les fabricants de PCB peuvent choisir les meilleurs matériaux. Nous commencerons par présenter l'importance des matériaux pour PCB et leur impact sur les performances électriques, mécaniques et la gestion thermique.
Nous aborderons ensuite les facteurs clés à prendre en compte lors du choix des matériaux pour circuits imprimés. Enfin, nous fournirons des conseils sur le choix des matériaux et présenterons des études de cas mettant en évidence différentes options. Cet article a pour objectif d'offrir des conseils et des informations utiles aux fabricants de circuits imprimés, les aidant ainsi à prendre des décisions éclairées en matière de choix de matériaux.
L'importance des matériaux PCB
Impact des matériaux PCB sur les performances électriques
Les matériaux des PCB sont un facteur crucial pour déterminer les performances électriques d'un circuit imprimé. Différents matériaux possèdent des caractéristiques électriques distinctes qui peuvent influencer significativement les performances du circuit. Constante diélectrique : La constante diélectrique des matériaux des PCB détermine la vitesse de propagation des signaux sur la carte. Une constante diélectrique plus faible implique une propagation plus rapide du signal, ce qui est essentiel pour les applications haute fréquence. Le choix de matériaux avec des constantes diélectriques plus faibles peut réduire les délais de transmission et la distorsion du signal. Facteur de perte : Le facteur de perte mesure le degré d'atténuation des signaux par un matériau. Un facteur de perte plus faible indique que le matériau réduit les pertes d'énergie pendant la transmission du signal, préservant ainsi sa qualité et sa puissance. Dans les applications haute fréquence, le choix de matériaux avec des facteurs de perte plus faibles peut minimiser l'atténuation du signal et le bruit. Isolation électrique : Les matériaux des PCB doivent présenter d'excellentes propriétés d'isolation électrique pour assurer une isolation adéquate entre les différentes couches ou pistes du circuit sur la carte. Des matériaux isolants de haute qualité empêchent la diaphonie et les courts-circuits, améliorant ainsi la stabilité et la fiabilité du circuit. Conductivité thermique : L'impact des matériaux des PCB sur la conductivité thermique affecte indirectement les performances électriques du circuit. La conductivité thermique du matériau détermine la façon dont la chaleur générée dans le circuit se dissipe et se propage. Une gestion thermique efficace permet d'éviter la surchauffe des composants, garantissant ainsi le fonctionnement normal et la fiabilité du circuit.Impact des matériaux PCB sur les performances mécaniques
Outre les performances électriques, les matériaux des circuits imprimés ont également un impact significatif sur les performances mécaniques et la fiabilité du circuit imprimé. Résistance et rigidité : Les matériaux des circuits imprimés doivent présenter une résistance et une rigidité suffisantes pour supporter les contraintes et les vibrations lors de l'assemblage et de l'utilisation. Une résistance et une rigidité supérieures empêchent le circuit imprimé de se déformer, de se casser ou d'être endommagé pendant le fonctionnement. Résistance à la chaleur : Les matériaux des circuits imprimés doivent présenter une excellente résistance à la chaleur pour maintenir la stabilité et la fiabilité du circuit imprimé dans des environnements à haute température. Dans certaines applications telles que l'électronique automobile et l'aérospatiale, les matériaux des circuits imprimés doivent résister à des températures extrêmes. Résistance chimique : Les matériaux des circuits imprimés doivent avoir une bonne résistance aux produits chimiques et aux environnements courants. Dans certaines applications, notamment industrielles ou difficiles, le circuit imprimé peut être exposé à des gaz, des liquides ou des produits chimiques corrosifs. Le choix de matériaux présentant une excellente résistance chimique protège le circuit imprimé des dommages.Impact des matériaux PCB sur la gestion thermique
La gestion thermique est un aspect crucial de la conception des appareils électroniques modernes, et les matériaux des circuits imprimés y jouent un rôle majeur. Conductivité thermique : La conductivité thermique des matériaux des circuits imprimés détermine la vitesse de propagation et de dissipation de la chaleur sur le circuit imprimé. Une excellente conductivité thermique permet un transfert rapide de la chaleur des composants du circuit vers l'environnement, évitant ainsi la surchauffe des composants et améliorant la stabilité thermique globale du système. Coefficient de dilatation thermique : Le coefficient de dilatation thermique des matériaux des circuits imprimés fait référence aux variations dimensionnelles du matériau en fonction de la température. Le choix de matériaux dont le coefficient de dilatation thermique est identique à celui des autres composants réduit les contraintes thermiques et le risque de déformation mécanique causée par la dilatation et la contraction thermiques, diminuant ainsi le risque de défaillance thermique du circuit imprimé. Conception de la dissipation thermique : Les différents matériaux des circuits imprimés présentent une adaptabilité variable aux conceptions et solutions de dissipation thermique. Pour les circuits haute puissance, il peut être nécessaire de choisir des matériaux offrant des capacités de dissipation thermique plus élevées ou de mettre en œuvre des techniques d'amélioration de la chaleur telles que les pastilles de cuivre thermiques.Éléments essentiels des matériaux PCB
Les matériaux des PCB sont les composants fondamentaux utilisés dans la fabrication des circuits imprimés (PCB) et ont un impact direct sur leurs performances et leur fiabilité. Dans cette section, nous aborderons les éléments essentiels des matériaux des PCB, notamment la conductivité, l'isolation et les performances thermiques.
Conductivité:
La conductivité est une caractéristique essentielle des matériaux des circuits imprimés, car elle détermine la capacité des signaux à se propager dans le circuit. Les feuilles de cuivre assurent principalement la conductivité des circuits imprimés. Généralement, les feuilles de cuivre d'une épaisseur de 28 à 85 grammes sont largement utilisées dans les circuits imprimés multicouches. Les feuilles de cuivre plus épaisses offrent une résistance plus faible et une meilleure conductivité. Cependant, l'utilisation de feuilles de cuivre hautement conductrices augmente également les coûts de fabrication ; il est donc nécessaire de trouver un équilibre entre coût et performances lors du choix de l'épaisseur des feuilles de cuivre.Isolation:
L'isolation est une autre caractéristique clé des matériaux pour circuits imprimés, garantissant l'absence d'interférences ou de fuites de signaux dans le circuit. Les matériaux courants pour circuits imprimés, comme le FR-4 (stratifié époxy renforcé de fibre de verre), présentent de bonnes propriétés d'isolation. L'isolation est mesurée par la constante diélectrique et le facteur de dissipation du matériau. La constante diélectrique représente l'impact du matériau sur la vitesse de propagation des ondes électromagnétiques, tandis que le facteur de dissipation reflète sa capacité d'absorption d'énergie. Dans les applications haute fréquence, il est recommandé de choisir des matériaux présentant des constantes diélectriques et des facteurs de dissipation plus faibles afin de minimiser les pertes de signal et les interférences.Performances thermiques :
La performance thermique des matériaux des circuits imprimés est essentielle à la fiabilité et à la stabilité des circuits. Elle dépend principalement de la conductivité thermique et de la température de transition vitreuse (Tg) du matériau. La conductivité thermique détermine l'efficacité du transfert de chaleur et est particulièrement importante pour les circuits nécessitant une dissipation thermique. Une conductivité thermique élevée contribue à maintenir des températures stables sur le circuit imprimé. La Tg désigne la température à laquelle le matériau passe d'un état vitreux à un état caoutchouteux, reflétant sa résistance mécanique et sa stabilité dimensionnelle à haute température. Les matériaux à Tg élevée résistent à la déformation et aux ruptures à haute température, ce qui les rend adaptés aux applications à haute température. Outre la conductivité, l'isolation et les performances thermiques, d'autres facteurs tels que les propriétés mécaniques, la résistance chimique, la stabilité dimensionnelle et le coût doivent être pris en compte. Le choix du meilleur matériau pour circuit imprimé doit reposer sur une évaluation complète des exigences de l'application, des performances et du rapport coût-efficacité. Les normes industrielles et les informations techniques fournies par les fournisseurs constituent des références précieuses pour les fabricants lors du choix des matériaux.Critères pour les fabricants de PCB dans le choix du meilleur matériau PCB

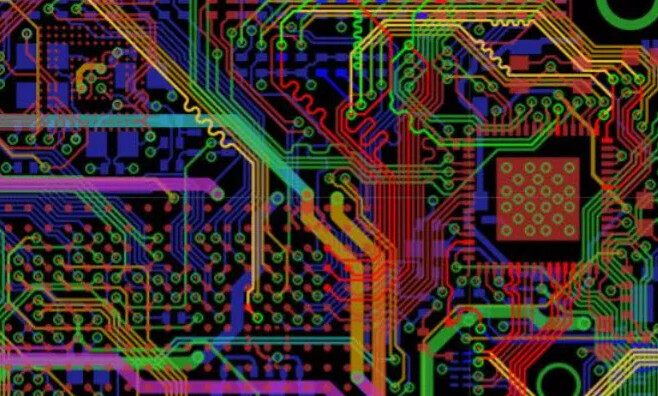

Avant de sélectionner le matériau idéal pour leurs circuits imprimés, les fabricants doivent mener des recherches approfondies et comprendre les exigences spécifiques de leur application. Voici quelques points importants à prendre en compte :Objectif et environnement d'exploitation du PCB
Déterminez l'application prévue du PCB, comme les appareils de communication, les équipements médicaux, l'électronique automobile, etc. Analysez les conditions environnementales dans lesquelles le PCB fonctionnera, telles que la température, l'humidité, les gaz corrosifs, etc.Complexité du circuit et fréquence de fonctionnement
Comprendre la complexité et la structure hiérarchique du circuit, notamment le nombre de couches requis et la largeur/l'espacement des lignes. Déterminer la plage de fréquences de fonctionnement du circuit, car les applications haute fréquence exigent des propriétés électriques plus élevées des matériaux. Indicateurs critiques de performance électrique et mécanique : Tenir compte des exigences de performance électrique, telles que la constante diélectrique, la tangente de perte, l'impédance contrôlée, etc. Comprendre les exigences de performance mécanique, telles que la résistance à la flexion, la résistance aux chocs, la planéité de surface, etc.Exigences de fiabilité
Déterminez les exigences de fiabilité du circuit imprimé tout au long de son cycle de vie, telles que la durabilité, la stabilité et la fiabilité de la connectivité. Tenez compte des exigences de fiabilité dans des conditions de contrainte spécifiques, telles que les vibrations, les variations de température et d'humidité. En comprenant parfaitement les exigences spécifiques de l'application, les fabricants de circuits imprimés peuvent poser les bases du choix des matériaux appropriés. Cette étape nécessite une communication et une collaboration étroites avec les clients, les ingénieurs et les équipes de conception. Les fabricants peuvent également se référer aux normes et directives du secteur, telles que les spécifications et recommandations de l'IPC (Association Connecting Electronics Industries), pour connaître les meilleures pratiques dans des domaines d'application spécifiques. Après avoir compris les exigences spécifiques de l'application, les fabricants de circuits imprimés peuvent évaluer les avantages et les inconvénients des différents matériaux et choisir le plus adapté aux exigences de conception. Cela implique de prendre en compte des facteurs tels que les performances électriques, thermiques et mécaniques, le coût et la disponibilité des matériaux. De plus, les fabricants peuvent valider les performances et la fiabilité des matériaux sélectionnés par le prototypage et la réalisation d'essais pratiques. En résumé, la recherche et la compréhension des exigences spécifiques de l'application sont une étape cruciale dans le choix du matériau de circuit imprimé le plus adapté. Cela permet aux fabricants de répondre aux besoins des clients et de produire des circuits imprimés aux performances fiables.Normes et directives de l'industrie des fabricants de circuits imprimés de référence
Pour choisir le meilleur matériau pour PCB, les fabricants peuvent se référer aux normes et directives industrielles qui fournissent des informations précieuses sur les performances et l'adéquation des matériaux. Voici quelques normes et directives industrielles couramment utilisées : normes et spécifications de l'IPC (Association Connecting Electronics Industries) :
IPC-2221 : Norme générique de conception de circuits imprimés qui fournit des conseils sur la largeur des pistes, l'espacement, la taille des trous, etc.
IPC-4101 : Spécification pour les matériaux de base des PCB, y compris les exigences de performance pour les matériaux tels que FR-4, CEM-1, PTFE, etc.
IPC-6012 : Spécification relative à la qualité et à la fiabilité des circuits imprimés rigides, couvrant divers aspects de la fabrication de circuits imprimés.
IPC-6013 : Spécification relative à la qualité et à la fiabilité des circuits imprimés flexibles, applicable à la fabrication de circuits imprimés flexibles.
Documentation technique et recommandations des fournisseurs de matériaux : Les fournisseurs de matériaux pour circuits imprimés fournissent généralement des fiches techniques et des guides d'application contenant des informations sur les propriétés, l'adéquation et les recommandations de traitement des matériaux. Les fabricants peuvent consulter les fiches techniques, les manuels techniques et les guides d'application fournis par les fournisseurs pour comprendre les avantages et les inconvénients des différents matériaux et leurs domaines d'application. Organisations et associations industrielles : Des organisations industrielles telles que l'Institute of Electrical and Electronics Engineers (IEEE) et l'Electronic Industries Association (EIA) fournissent des directives techniques et des rapports de recherche sur la conception et la fabrication de circuits imprimés. Les fabricants peuvent participer à des conférences, des ateliers et des formations pour réseauter, échanger des expériences et se tenir informés des tendances du secteur et des avancées technologiques. Pratiques de conception et de fabrication établies : S'inspirer de cas de conception et de fabrication réussis aide les fabricants à comprendre les types de matériaux et les options technologiques utilisés dans des applications similaires. Se référer aux expériences passées et aux meilleures pratiques du secteur peut aider les fabricants à éviter les problèmes potentiels et à améliorer la fiabilité de leurs produits. En se référant aux normes et directives industrielles, les fabricants de circuits imprimés peuvent accéder à des informations précises sur les paramètres de performance, les caractéristiques et les domaines d'application des différents matériaux. Ces directives aident les fabricants à mieux comprendre l'adéquation des matériaux et les guident dans le choix des meilleurs matériaux. Toutefois, les fabricants devraient également envisager d’ajuster les normes et les directives en fonction des exigences d’applications spécifiques afin de garantir que la sélection des matériaux corresponde aux besoins de leur produit.
Tests et validation réels
Choisir le matériau de circuit imprimé approprié est une tâche complexe, car les données théoriques et techniques ne permettent pas à elles seules de prédire pleinement les performances du matériau dans des applications concrètes. Par conséquent, les fabricants de circuits imprimés effectuent généralement des tests et des validations en conditions réelles pour s'assurer que le matériau sélectionné répond à leurs exigences et aux performances attendues.Fabrication et tests de prototypes :
Français Les fabricants de PCB créent des prototypes en utilisant le matériau sélectionné et évaluent ses performances grâce à une série de procédures de test et de validation. Ces tests peuvent inclure : Tests de performance électrique : Mesure de la constante diélectrique du matériau, de la tangente de perte, de la rigidité diélectrique, etc., pour s'assurer qu'il répond aux exigences de transmission du signal du circuit. Tests de performance thermique : Évaluation de la conductivité thermique, du coefficient de dilatation thermique et de la Tg (température de transition vitreuse) du matériau pour garantir la fiabilité dans les environnements à haute température. Tests de performance mécanique : Tests de rigidité, de résistance aux chocs, de résistance au fluage, etc. du matériau pour garantir la stabilité et la fiabilité sous contrainte mécanique. Tests d'adaptabilité environnementale : Exposition du prototype à différentes conditions environnementales telles que haute température, basse température, humidité et produits chimiques pour évaluer la résistance du matériau au vieillissement et à la corrosion.Évaluation de la fiabilité :
Les fabricants de circuits imprimés effectuent également des évaluations de fiabilité à long terme du matériau sélectionné. Ces tests peuvent inclure des tests de durée de vie accélérée, des tests de cyclage thermique, des tests de cyclage humidité-température, etc., afin de simuler la stabilité des performances en conditions de fonctionnement réelles. Ces tests aident les fabricants à déterminer la durée de vie et la fiabilité du matériau, et à anticiper les problèmes potentiels liés à une utilisation prolongée.Prise en compte des coûts et de la transformabilité :
Lors des tests et de la validation, les fabricants de circuits imprimés évaluent également la rentabilité et l'aptitude à la transformation du matériau sélectionné. Le coût du matériau peut inclure des facteurs tels que l'approvisionnement en matières premières, les coûts de transformation et de fabrication, ainsi que les coûts de maintenance ultérieurs. De plus, les fabricants prennent en compte l'aptitude à la transformation du matériau, notamment sa découpabilité, son perçabilité, ses performances de laminage, etc., afin de garantir l'adéquation du matériau sélectionné à leurs procédés de production. Grâce aux tests et à la validation, les fabricants de circuits imprimés acquièrent une meilleure compréhension des performances réelles du matériau sélectionné et s'assurent qu'il répond aux exigences de leurs applications. Cette pratique permet également d'atténuer les risques et de réduire les retards de production et les pertes de coûts liés à un mauvais choix de matériau. De plus, les fabricants peuvent accumuler une expérience pratique des applications, ce qui leur permet de formuler des recommandations plus précises pour le choix des matériaux pour leurs futurs projets. Bien que les tests et la validation puissent être chronophages, ils constituent des étapes essentielles pour choisir le meilleur matériau pour les circuits imprimés. Grâce à des tests et une validation rigoureux, les fabricants peuvent s'assurer que le matériau sélectionné répond à leurs exigences spécifiques et offre d'excellentes performances et une fiabilité optimale des circuits.Études de cas sur la sélection de matériaux PCB courants

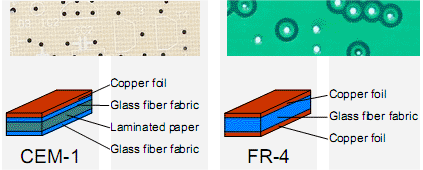

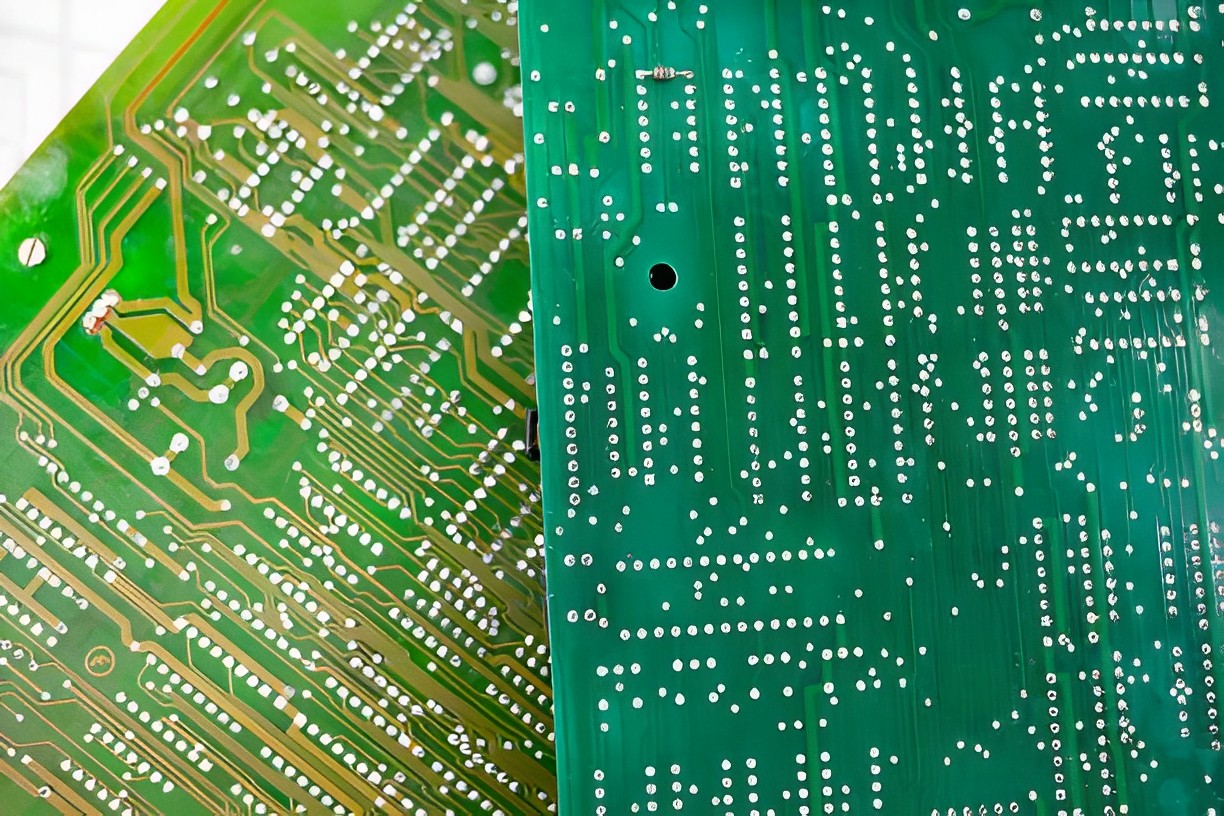

Dans cette section, nous aborderons plusieurs études de cas de sélection de matériaux courants pour circuits imprimés afin d'aider les fabricants à mieux comprendre comment choisir les matériaux les plus adaptés aux exigences spécifiques de leurs applications. Applications à faible coût : FR-4 et CEM-1
Le FR-4 est l'un des substrats de circuits imprimés les plus utilisés. Il offre de bonnes performances électriques, une bonne résistance mécanique et une bonne résistance à la chaleur. Ce matériau à base de résine époxy renforcée de fibre de verre est économique et convient aux produits électroniques courants et aux applications économiques. Le CEM-1 est un autre matériau de circuit imprimé économique et courant, composé d'une matrice de papier cellulosique et de résine époxy. Il est peu coûteux et convient aux circuits imprimés simples monocouches ou bicouches. Applications haute fréquence : PTFE et RF-35. Le PTFE est un matériau couramment utilisé dans les applications haute fréquence, reconnu pour ses excellentes performances diélectriques et ses faibles pertes. Il offre une faible perte de transmission et une bonne intégrité du signal dans la gamme des hautes fréquences, ce qui le rend idéal pour les communications sans fil, les radars et les systèmes satellitaires. Le RF-35 est un matériau haute fréquence spécialisé composé de polymères chargés de céramique. Il présente une faible constante diélectrique et de faibles pertes diélectriques, ce qui le rend adapté à la transmission de données à haut débit et aux applications haute fréquence telles que les antennes RF et les circuits micro-ondes. Applications haute température : Matériaux à haute température de transition vitreuse et substrats céramiques. Les matériaux à haute température de transition vitreuse (TG) ont une température de transition vitreuse (TG) plus élevée et peuvent maintenir une bonne stabilité des performances dans des environnements à haute température. Ces matériaux sont adaptés aux applications haute température telles que l'électronique automobile, les commandes industrielles et les systèmes aérospatiaux. Les substrats céramiques sont des matériaux connus pour leur résistance aux hautes températures, leur résistance mécanique et leur excellente conductivité thermique. Ils sont généralement utilisés dans les applications électroniques de puissance telles que les modules de puissance, les amplificateurs de puissance et les contrôleurs de véhicules électriques. Applications spéciales : PCB à noyau métallique et PCB flexibles. Les PCB à noyau métallique impliquent l'application d'une couche isolante sur un substrat métallique et sont utilisés pour la dissipation thermique et les applications haute puissance. Ils présentent une excellente conductivité thermique et sont adaptés aux circuits haute puissance tels que l'éclairage LED, les modules de puissance et les pilotes de moteur. Les PCB flexibles sont fabriqués en polyimide (PI) ou en polyester (PET) flexible, offrant flexibilité et pliabilité. Ils conviennent aux applications nécessitant un espace compact et des exigences de pliage, telles que les appareils portables, les appareils mobiles et l'électronique intérieure automobile. Ces études de cas présentent des exemples de choix de matériaux PCB courants pour différents scénarios d'application. Il est toutefois important de souligner que chaque application a ses propres exigences et contraintes. Par conséquent, lors du choix des matériaux PCB, il est crucial de prendre en compte des facteurs tels que les besoins de l'application, les spécifications de performance, le coût et la disponibilité. Pour les applications spécialisées, des recherches et des tests supplémentaires peuvent être nécessaires pour choisir les meilleurs matériaux PCB. En conclusion, les fabricants de PCB doivent prendre en compte plusieurs facteurs pour choisir le matériau le plus adapté à leurs PCB. Ils doivent notamment tenir compte des exigences de l'application spécifique.Indicateurs de performance, coût et disponibilité. Se référer aux normes industrielles et réaliser des tests et vérifications pratiques peut aider les fabricants à prendre des décisions éclairées. Grâce aux avancées technologiques et aux innovations matérielles continues, les fabricants de circuits imprimés disposeront de plus de choix et de possibilités pour améliorer les performances et la fiabilité des circuits.
