À l'ère des avancées technologiques rapides, les appareils électroniques deviennent plus petits, plus légers et plus flexibles, ce qui les rend de plus en plus faciles à transporter. Face à cette vague d'innovation, la technologie des circuits imprimés flexibles (PCB) s'est imposée comme un composant essentiel. Sa flexibilité permet aux concepteurs d'intégrer davantage de fonctionnalités et de connexions dans des espaces complexes et confinés. On peut donc affirmer que les circuits imprimés flexibles sont la seule solution pour répondre aux exigences de miniaturisation et de mobilité des produits électroniques. Cependant, pour beaucoup, les PCB flexibles restent un concept relativement méconnu. Cet article vous propose un bref aperçu des PCB flexibles et de leur importance dans la conception des appareils électroniques modernes. Les PCB flexibles ne sont pas seulement une technologie ; ils sont un moteur essentiel de l'innovation et du progrès des appareils électroniques. Explorons ensemble le monde fascinant des PCB flexibles ! Tout d'abord, nous expliquerons en détail leur définition et leurs concepts de base afin de permettre à chacun d'en acquérir une compréhension approfondie.

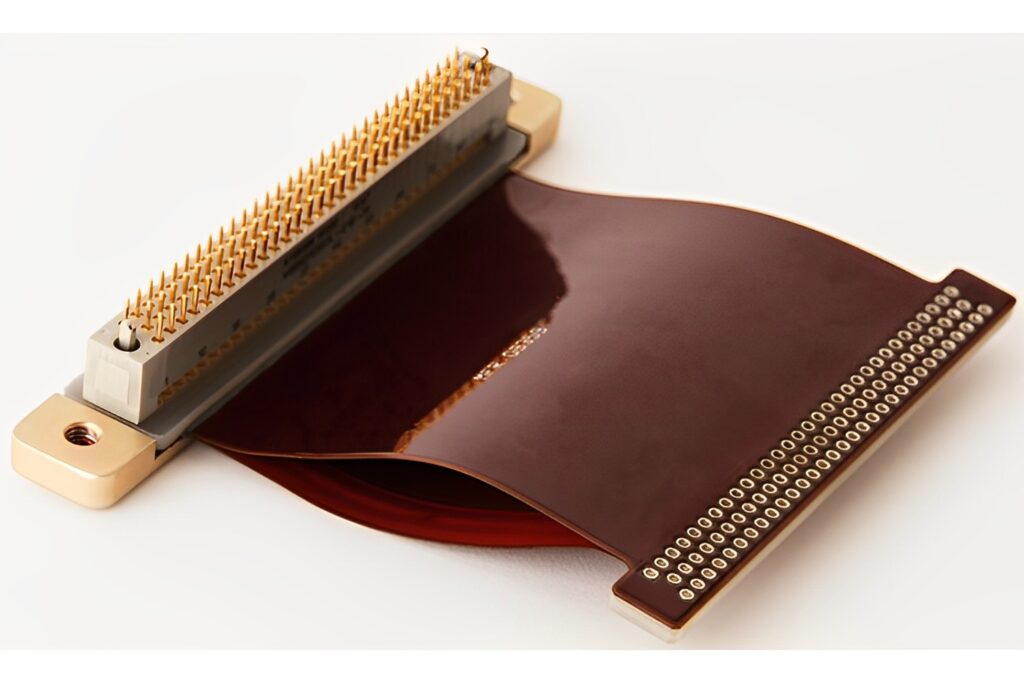

Le PCB flexible (Flexible Printed Circuit Board) est un type de circuit imprimé fabriqué à partir de matériaux de base flexibles. Il utilise un substrat flexible, tel que le polyimide (PI) ou le polyester (PET), au lieu de la base rigide des PCB traditionnels. Les matériaux de base flexibles, comme le polyimide (PI) ou le polyéthylène naphtalate (PEN), sont généralement résistants aux hautes températures et offrent une bonne flexibilité. Ce substrat flexible permet au PCB de prendre des formes telles que la flexion, le pliage et la torsion. « FPC » est l'acronyme de Flexible Printed Circuit, également connu sous le nom de « Flex PCB » dans l'industrie. Le FPC est un type de circuit imprimé fabriqué à partir de matériaux isolants flexibles. Il est très apprécié pour sa légèreté, sa finesse et ses caractéristiques exceptionnelles comme la flexibilité et la pliabilité. Le FPC permet une réduction significative de la taille des produits électroniques, répondant ainsi à la demande croissante de composants haute densité, miniaturisés et hautement fiables. Le circuit imprimé flexible (FPC) est une technologie née dans les années 1970 aux États-Unis pour le développement de la technologie des fusées aérospatiales. Il s'agit d'un type de circuit imprimé fabriqué à partir d'un film polyester ou polyimide, caractérisé par une grande fiabilité et une excellente flexibilité. En intégrant le circuit sur une feuille de plastique fine et flexible, de nombreux composants de précision peuvent être empilés dans des espaces restreints, formant ainsi un circuit flexible et pliable. Ce type de circuit est pliable, léger, compact, offre une bonne dissipation thermique et est facile à installer, s'affranchissant ainsi des technologies d'interconnexion traditionnelles. Les circuits flexibles utilisent des films isolants, des conducteurs et des adhésifs. Les circuits imprimés flexibles sont composés d'une ou plusieurs couches de films minces, avec des couches conductrices ou des circuits appliqués sur les zones où les connexions sont nécessaires. Ces couches conductrices sont généralement constituées de feuilles de cuivre et sont formées selon les motifs de circuit souhaités par des procédés tels que la gravure chimique ou le décapage mécanique. Les circuits imprimés flexibles peuvent également inclure des composants de circuit, des connecteurs et d'autres éléments électroniques. Après avoir compris la définition et les concepts de base des circuits imprimés flexibles, examinons les types courants de circuits imprimés flexibles.

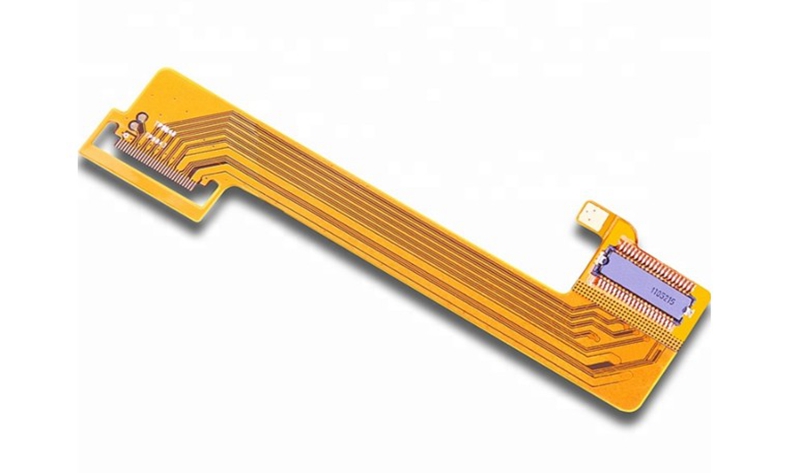

PCB flexible simple face (FPC)
Le circuit d'une carte flexible simple face est généralement situé sur une seule face et utilise une feuille de cuivre comme couche conductrice. Le motif de circuit requis peut être créé par gravure chimique ou par retrait mécanique. Des couches de protection ou de recouvrement peuvent être ajoutées sur le substrat flexible pour améliorer la stabilité et la durabilité du circuit. Les cartes flexibles simple face sont largement utilisées dans les applications simples et peu complexes, notamment celles nécessitant des conceptions compactes et flexibles. Elles peuvent être utilisées dans divers appareils électroniques tels que les objets connectés, les téléphones portables, les appareils photo numériques, les imprimantes, l'électronique automobile, etc. Grâce à leur flexibilité et à leur compacité, les cartes flexibles simple face offrent un large éventail d'applications dans les produits privilégiant la légèreté, la flexibilité et la fiabilité. Il est important de noter que, n'ayant qu'une seule face disponible pour le routage des circuits, les cartes flexibles simple face présentent une densité de circuit et une intégration fonctionnelle plus faibles.

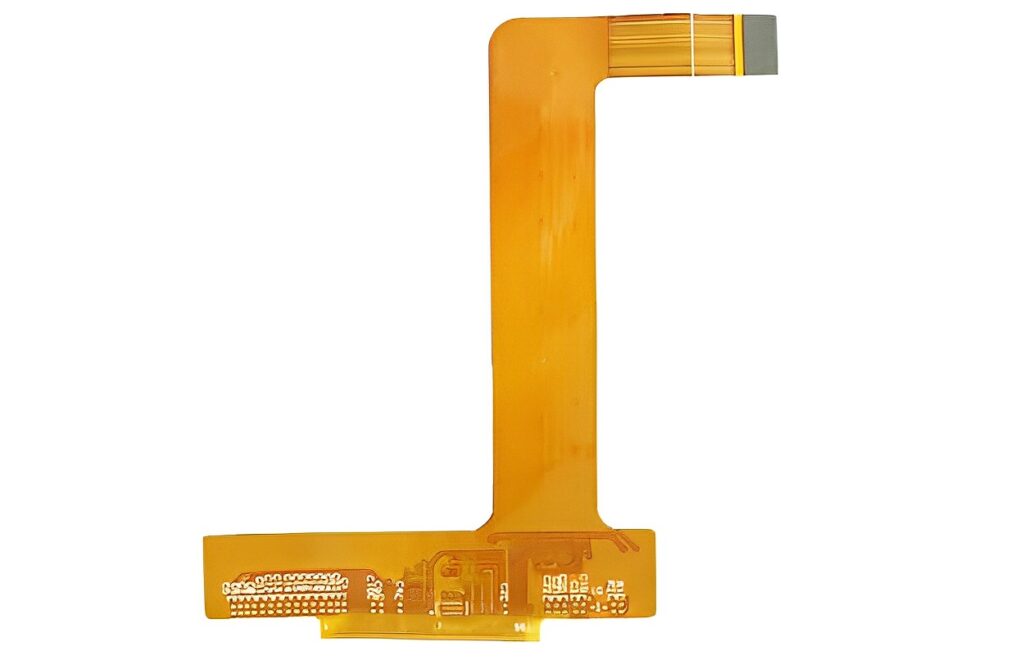

PCB flexible double face (FPC)
Une carte flexible double face est composée de deux couches de substrat flexibles prenant en sandwich des couches de circuits. Ces couches peuvent être constituées de feuilles de cuivre, formées selon les circuits et les points de connexion souhaités par des procédés tels que la gravure, le poinçonnage et la galvanoplastie. Ces substrats résistent à la flexion et à l'étirement tout en préservant l'intégrité du circuit. Les deux faces d'une carte flexible double face comportent des couches de circuits, permettant le routage des circuits et l'assemblage des composants sur les faces supérieure et inférieure. Cela rend les cartes flexibles double face plus flexibles et intégrées que les cartes flexibles simple face. Elles permettent d'obtenir davantage de connexions de circuits et de modules fonctionnels dans des espaces réduits, tout en répondant aux exigences de densité et de compacité élevées. Les cartes flexibles double face sont largement utilisées dans divers domaines. On les trouve couramment dans l'électronique grand public, l'électronique automobile, les dispositifs médicaux, l'aérospatiale et d'autres industries exigeant une densité, une fiabilité et une flexibilité accrues des circuits. Les exigences de conception et de fabrication des cartes flexibles double face sont élevées, impliquant des considérations telles que le choix du substrat, la conception des circuits, le contrôle des processus et les tests de fiabilité.
PCB flexible multicouche (FPC)
Une carte flexible multicouche est un type de circuit imprimé composé de plusieurs couches de matériau de base flexible. Elle allie la flexibilité des circuits imprimés flexibles à la structure des circuits imprimés multicouches, offrant ainsi les capacités de pliage et de cintrage des circuits imprimés flexibles, ainsi qu'une densité et une complexité de circuit supérieures. Les cartes flexibles multicouches sont généralement constituées de trois couches flexibles ou plus, chacune contenant des pistes de circuit et des composants. Ces couches sont connectées électriquement par des trous d'interconnexion (vias). Ces vias peuvent être remplis de cuivre par dépôt électrochimique ou comporter des rivets métalliques pour réaliser l'interconnexion entre les couches du circuit. La conception et la fabrication de cartes flexibles multicouches nécessitent des techniques et des procédés spécifiques. Les concepteurs doivent tenir compte de la disposition des circuits, de l'ordre d'empilement et de l'intégrité du signal entre les couches flexibles afin de garantir leur bon fonctionnement et leur stabilité. Les cartes flexibles multicouches jouent un rôle important dans de nombreux domaines d'application, notamment ceux qui nécessitent des connexions de circuit haute densité, des contraintes de taille et une fiabilité élevée. Elles sont largement utilisées dans les appareils portables, les instruments médicaux, l'électronique automobile, l'aérospatiale et l'électronique grand public. Les cartes flexibles multicouches présentent de nombreux avantages : flexibilité, finesse, bonne résistance aux chocs, densité de circuits élevée et forte résistance aux interférences. Elles offrent une plus grande liberté et une plus grande fiabilité pour la conception de produits électroniques innovants, tout en améliorant leurs performances et leur fiabilité globales.

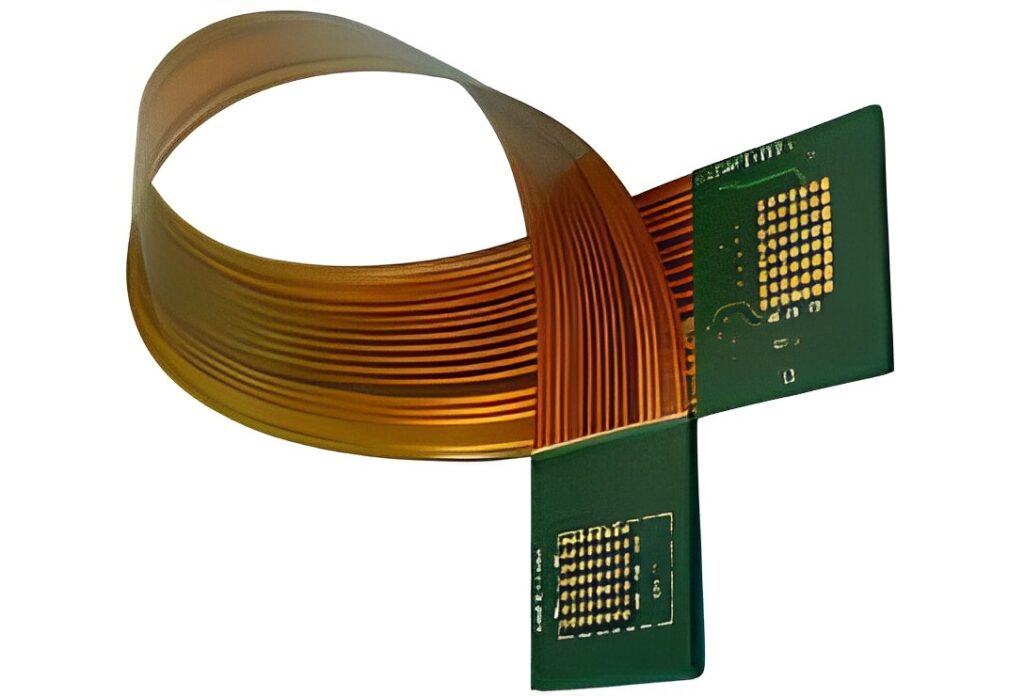

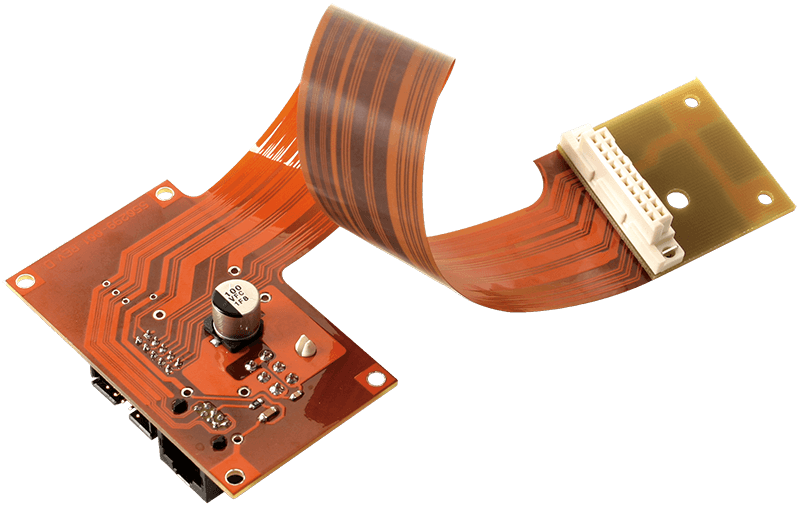

Un circuit imprimé rigide-flexible combine les caractéristiques des circuits rigides et flexibles. Il est composé de couches rigides et flexibles, permettant des connexions par pliage, courbure ou torsion. Il allie les avantages des circuits rigides et flexibles, offrant flexibilité, fiabilité et adéquation aux applications nécessitant des configurations complexes et des conceptions tridimensionnelles. Les circuits imprimés rigides-flexibles sont généralement composés de matériaux tels que le FR-4 pour les couches rigides et le polyimide ou le polyester pour les couches flexibles. Les couches rigides sont généralement placées aux extrémités ou au milieu du circuit imprimé pour assurer le support et la protection des composants, tandis que les couches flexibles sont situées dans les zones de connexion ou les sections nécessitant une courbure. Nous vous expliquerons ensuite comment concevoir un circuit imprimé flexible.
Comment concevoir un PCB flexible ?
La conception d'un circuit imprimé flexible repose sur le schéma du circuit, l'objectif étant d'obtenir la fonctionnalité souhaitée, telle que définie par le concepteur. Les principales étapes du processus de conception s'articulent autour de la conception de l'agencement, prenant en compte de multiples facteurs pour garantir son efficacité et sa fiabilité. Voici une explication détaillée du processus de conception d'un circuit imprimé flexible. Objectifs de la conception de l'agencement : L'agencement d'un circuit imprimé flexible vise à traduire le schéma du circuit en un agencement réel répondant aux exigences fonctionnelles du concepteur. Un positionnement et une interconnexion appropriés garantissent une interconnectivité et une transmission de signaux correctes entre les composants du circuit. Agencement des connexions externes : Lors de la conception de l'agencement, l'agencement des connexions externes doit être pris en compte, notamment les interfaces d'entrée/sortie, les connexions d'alimentation, les interfaces de communication, etc. Le positionnement et le routage de ces points de connexion externes doivent faciliter la connectivité avec d'autres systèmes ou appareils. Optimisation de l'agencement des composants internes : Dans la conception d'un circuit imprimé flexible, l'optimisation de l'agencement des composants électroniques internes est cruciale. L'agencement des composants de manière à minimiser la taille et la complexité du circuit maximise sa fiabilité et ses performances. Optimisation de la disposition des pistes métalliques et des vias : La conception de circuits imprimés flexibles implique également l'optimisation de la disposition des pistes métalliques et des vias. Les chemins des pistes métalliques doivent être optimisés pour garantir la qualité et la fiabilité de la transmission du signal. Le positionnement et la disposition des vias doivent tenir compte des connexions du circuit entre les couches et garantir leur fiabilité et leurs performances. Protection électromagnétique : Lors de la conception de circuits imprimés flexibles, des mesures de protection électromagnétique appropriées doivent être prises pour minimiser l'impact des interférences électromagnétiques externes sur le circuit. Cela comprend une disposition appropriée de la mise à la terre, l'utilisation de couches de blindage et de plans de masse pour réduire le rayonnement et la sensibilité électromagnétiques. Considérations relatives à la dissipation thermique : Les problèmes de dissipation thermique doivent être pris en compte lors de la conception de circuits imprimés flexibles. Une conception et un positionnement appropriés des zones de dissipation thermique garantissent une dissipation thermique efficace pendant le fonctionnement à haute puissance, évitant ainsi les pannes de circuit dues à la surchauffe. Application des outils de CAO : Pour les conceptions de circuits imprimés flexibles complexes, les outils de conception assistée par ordinateur (CAO) sont couramment utilisés. Ces outils offrent diverses fonctionnalités telles que la conception de la disposition, la planification du routage et l'analyse de l'intégrité du signal, améliorant ainsi la précision et l'efficacité de la conception. Une conception rigoureuse et flexible des circuits imprimés permet d'optimiser leurs performances, de réduire les coûts de production et de garantir la fiabilité des circuits et de la dissipation thermique. Le processus de conception doit prendre en compte des facteurs tels que les exigences fonctionnelles, l'optimisation de l'agencement, l'intégrité du signal et la protection électromagnétique.et la dissipation thermique, garantissant la fiabilité et la stabilité de la conception.Applications du PCB flexible
Les caractéristiques uniques des circuits imprimés flexibles ont favorisé leur utilisation dans divers secteurs et domaines d'application. Voici quelques domaines d'application clés : Technologies portables : Les circuits imprimés flexibles jouent un rôle crucial dans les technologies portables. Grâce à leur légèreté et à leur flexibilité, ils épousent parfaitement les courbes du corps tout en offrant les connexions de circuit et le support fonctionnel nécessaires. On peut citer comme exemples les montres connectées, les appareils de surveillance de la santé et les objets connectés. Électronique automobile : Les circuits imprimés flexibles jouent un rôle de plus en plus important dans l'électronique automobile. En raison de l'espace limité et des nombreuses courbes des automobiles, les circuits imprimés flexibles permettent d'optimiser l'espace tout en répondant aux exigences complexes de connexion de circuit. Ils jouent un rôle essentiel dans les systèmes de navigation automobile, les systèmes de divertissement embarqués, les unités de commande de carrosserie et les tableaux de bord. Dispositifs médicaux : Les circuits imprimés flexibles trouvent de nombreuses applications dans l'industrie des dispositifs médicaux. Leur flexibilité leur permet de s'adapter aux formes complexes des équipements médicaux tout en offrant des connexions de circuit stables et fiables. Ils sont utilisés, entre autres, dans les dispositifs d'imagerie médicale, les stimulateurs cardiaques, les capteurs implantables et les dispositifs de biosurveillance. Aérospatiale : L’utilisation de circuits imprimés flexibles dans l’industrie aérospatiale est en plein essor. Les applications aérospatiales imposent des exigences strictes en matière de poids et d’espace, et leur légèreté et leur flexibilité en font un choix idéal. Ils sont utilisés dans les systèmes de contrôle de vol, les équipements de communication par satellite, les instruments d’aviation et les circuits internes des engins spatiaux. Autres industries : Outre ces secteurs, les circuits imprimés flexibles sont également utilisés dans de nombreux autres domaines. Par exemple, ils sont utilisés dans les produits électroniques grand public tels que les tablettes, les smartphones, les écrans pliables et les affichages flexibles. De plus, ils jouent un rôle important dans l’automatisation industrielle, l’armée et la défense, les appareils de communication et l’Internet des objets (IoT). Globalement, le champ d’application des circuits imprimés flexibles est vaste, couvrant tous les secteurs nécessitant des connexions de circuits flexibles et des conceptions miniaturisées. Ils répondent non seulement aux exigences de flexibilité et de fiabilité des appareils électroniques modernes, mais offrent également de nouvelles possibilités de conception de produits innovants. Grâce aux progrès technologiques constants, les domaines d’application des circuits imprimés flexibles continueront de s’étendre et de se diversifier.Les tendances futures du PCB flexible
Les PCB flexibles, technologie électronique innovante, évoluent et progressent en permanence. Voici quelques tendances futures en la matière, offrant un aperçu de leurs perspectives de développement. Grâce aux progrès de la science des matériaux et des nanotechnologies, de nouveaux matériaux aux propriétés et à l'adaptabilité spécifiques sont attendus pour leur fabrication. Parmi ces matériaux, on peut citer les matériaux pliables, auto-réparateurs, à haute conductivité thermique et à haute résistance, améliorant ainsi leurs performances et leur fiabilité. L'une des principales caractéristiques des PCB flexibles est leur capacité de pliage et de cintrage. À l'avenir, grâce aux avancées de la technologie pliable, nous pouvons anticiper des applications plus larges des PCB flexibles dans des domaines tels que les appareils électroniques pliables et les objets connectés. Cela permettra de créer des produits électroniques plus flexibles, portables et multifonctionnels. Avec le développement rapide de l'Internet des objets (IoT) et des objets connectés, la demande de PCB flexibles augmente également. Les futurs PCB flexibles privilégieront l'intelligence et l'intégration pour répondre aux exigences des systèmes électroniques complexes et hautement intégrés, notamment l'intégration de capteurs, d'antennes RF, de récupérateurs d'énergie et d'écrans flexibles. Les futurs circuits imprimés flexibles continueront d'évoluer vers des formats plus compacts et plus fins. Face à la tendance à la miniaturisation et à la micro-échelle des appareils électroniques, les circuits imprimés flexibles joueront un rôle crucial pour permettre aux composants électroniques de s'adapter aux espaces réduits et aux exigences dimensionnelles. Cela stimulera l'innovation et les avancées technologiques dans le domaine des circuits imprimés flexibles. La sensibilisation à l'environnement et le développement durable suscitent un intérêt croissant. La fabrication future de circuits imprimés flexibles privilégiera le respect de l'environnement et la durabilité. Cela inclut l'utilisation de matériaux respectueux de l'environnement, l'adoption de procédés de fabrication économes en énergie et la promotion de modèles d'économie circulaire. En résumé, les tendances futures des circuits imprimés flexibles seront marquées par de nouvelles innovations et avancées en matière de matériaux, de technologie pliable, d'intelligence, de miniaturisation et de développement durable. Cela apportera plus de flexibilité, de fiabilité et de performances aux conceptions d'appareils électroniques, stimulant ainsi le développement technologique et l'innovation dans divers secteurs.
Cet article nous a permis d'apprendre une leçon importante. Nous espérons qu'il vous aura été utile et qu'il vous aura permis de mieux comprendre et d'être inspiré par les circuits imprimés flexibles. Merci de votre lecture ! Pour toute question ou commentaire, n'hésitez pas à nous contacter . Nous vous souhaitons beaucoup de succès dans le monde des circuits imprimés flexibles !
