Maîtriser la conception et la fabrication de circuits imprimés multicouches : Guide d'expert 2025 par SprintPCB

2025-04-28Reporter: Sprint

L'essor des circuits imprimés multicouches dans l'électronique moderne

Dans le paysage électronique actuel, où les solutions compactes et performantes sont recherchées, les circuits imprimés multicouches sont devenus essentiels pour les circuits avancés. Ces cartes complexes sont présentes dans tous les domaines, des infrastructures 5G aux systèmes d'imagerie médicale, permettant aux ingénieurs d'intégrer davantage de fonctionnalités dans des espaces réduits. Chez SprintPCB, nous excellons dans la fabrication de circuits imprimés multicouches, alliant ingénierie de précision et fiabilité inégalée. Ce guide explore les fondamentaux de la conception, les procédés de fabrication et les dernières tendances, vous permettant ainsi d'exploiter pleinement la technologie des circuits imprimés multicouches.

Comprendre les circuits imprimés multicouches : au-delà de la simplicité de base

Un circuit imprimé multicouche intègre au moins trois couches de cuivre conductrices, séparées par un matériau diélectrique isolant et liées par la chaleur et la pression. Ces couches sont interconnectées par des trous métallisés traversants (PTH) ou des microvias, ce qui les rend idéales pour les dispositifs complexes tels que :

  • Électronique grand public : Smartphones dotés de cartes à plus de 10 couches pour antennes 5G.
  • Automatisation industrielle : Contrôleurs de moteurs avec gestion thermique intégrée.
  • Aérospatiale : Systèmes avioniques nécessitant un blindage EMI et une intégrité du signal à haut débit.

Pourquoi les circuits imprimés multicouches surpassent les circuits imprimés simple/double couche :

  • Efficacité de l'espace : empreinte 50 à 70 % plus petite par rapport aux conceptions monocouches équivalentes.
  • Qualité du signal améliorée : les plans de masse/d'alimentation dédiés réduisent les interférences sonores.
  • Durabilité améliorée : les noyaux FR-4 laminés résistent aux vibrations et aux cycles thermiques.

Six industries transformées par les circuits imprimés multicouches

Télécommunications : des circuits imprimés de 12 à 20 couches alimentent les stations de base 5G et les routeurs à ondes millimétriques.

Dispositifs médicaux : les circuits imprimés multicouches flexibles permettent de fabriquer des machines d'IRM et des moniteurs de santé portables.

Automobile : les ADAS (Advanced Driver Assistance Systems) s'appuient sur des cartes HDI (High-Density Interconnect).

IoT : les conceptions ultra-minces à 6 couches permettent de piloter des capteurs intelligents et des technologies portables.

Défense : les cartes renforcées prennent en charge les systèmes radar et les dispositifs de communication sécurisés.

Énergie : les circuits imprimés multicouches sont essentiels pour les onduleurs solaires et les systèmes de gestion de batterie (BMS).

Le processus de fabrication de précision des circuits imprimés multicouches chez SprintPCB

Notre production de circuits imprimés multicouches répond aux normes IPC-6012 Classe 3, garantissant la plus haute qualité :

Conception d'empilement de couches

  • Optimiser la disposition des couches pour le contrôle de l'impédance, comme les configurations signal-terre-signal.
  • Sélectionnez les matériaux : FR-4 à haute Tg, Rogers 4350B ou polyimide pour les hybrides flex-rigides.

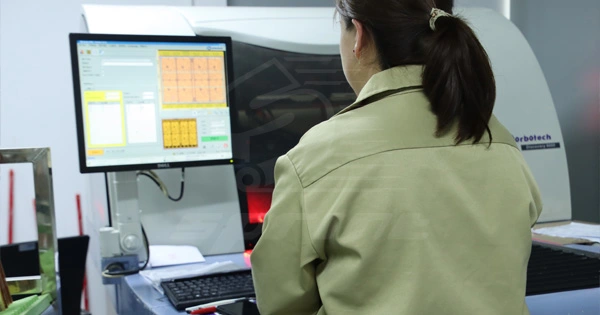

Imagerie de la couche interne

  • L'imagerie directe laser (LDI) atteint une précision de ligne/espace de 25 μm pour des motifs précis.
  • L'AOI (Automated Optical Inspection) détecte les défauts avant la stratification pour garantir la qualité.

PCB multicouche

Laminage et perçage

  • Les presses hydrauliques lient les couches à 180 °C et 350 psi pour une forte adhérence.
  • Le perçage laser crée des microvias (50 à 100 μm de diamètre) dans les cartes HDI pour des connexions complexes.

Placage et finition de surface

  • L'or par immersion au nickel chimique (ENIG) offre une excellente résistance à la corrosion.
  • Le remplissage par époxy conducteur évite les poches d'air pour des connexions électriques fiables.

Test final

  • La TDR (réflectométrie dans le domaine temporel) vérifie l'impédance pour l'intégrité du signal à haut débit.
  • Les tests de choc thermique (-55°C à 125°C, 500 cycles) garantissent la durabilité dans des conditions extrêmes.

Cinq bonnes pratiques essentielles pour la conception de circuits imprimés multicouches

  • Planification de l'empilement des premières couches : Séparez les masses analogiques et numériques pour éviter le couplage du bruit. Utilisez un empilement symétrique pour éviter la déformation (par exemple, 4 couches : Signal-GND-PWR-Signal).
  • Gestion de l'intégrité du signal : acheminez les traces haut débit (par exemple, DDR4, PCIe) sur des couches adjacentes avec blindage de masse. Respectez la règle des 3 W (espacement des traces = 3 fois la largeur des traces) pour minimiser les interférences diaphoniques.
  • Conception thermique efficace : placez des vias thermiques sous les composants de puissance (par exemple, les boîtiers QFN) pour dissiper la chaleur. Utilisez des coulées de cuivre sur les couches internes pour une gestion efficace de la chaleur.
  • Optimisation DFM : Évitez les vias dans les plaquettes sauf nécessité, car ils peuvent augmenter les coûts de 15 à 20 %. Assurez-vous que les bagues annulaires ont une épaisseur ≥ 0,15 mm pour un perçage et un placage fiables.
  • Collaboration avec votre fabricant : partagez les fichiers Gerber, IPC-356 et ODB++ pour une fabrication fluide de circuits imprimés multicouches. Validez la température de transition vitreuse (Tg) et le coefficient de dilatation thermique (CTE) de l'empilement afin d'éviter les problèmes de fabrication.

Gestion des coûts de production des circuits imprimés multicouches : stratégies d'optimisation

Nombre de couches : un PCB à 6 couches coûte généralement environ 40 % de plus qu'une carte à 4 couches en raison de la complexité accrue et de l'utilisation de matériaux.

Matériaux : Les stratifiés haute fréquence comme Rogers augmentent les coûts de 30 à 50 % par rapport aux matériaux FR-4 standard.

Trous : les microvias percés au laser coûtent entre 0,02 et 0,05 $ par trou, tandis que les perceuses mécaniques ne coûtent que 0,005 $ par trou.

Délai d'exécution : les services accélérés de 5 jours peuvent coûter 25 % de plus que les cycles de production standard de 10 jours.

Conseils d'économie de SprintPCB :

  • Utilisez une épaisseur de panneau standard de 1,6 mm, sauf si des exigences spécifiques l'exigent autrement.
  • Optez pour la finition HASL (Hot Air Solder Leveling) pour les applications non critiques afin de réduire les coûts.
  • Divisez les petits panneaux en panneaux pour minimiser le gaspillage de matériaux et maximiser l'efficacité de la production.

PCB multicouche vs HDI : choisir la technologie adaptée à votre projet

FacteurPCB multicoucheCircuit imprimé HDI
Couches4 à 16 couches8 à 20 couches et plus avec microvias
Ligne/Espace100/100 μm50/50μm ou plus fin
ApplicationsContrôles industriels, alimentations électriquesSmartphones, radios militaires
Coût0,50 $ à 5 $/pouce carré2 à 10 $/pouce carré

Perspectives d'avenir : innovations dans la technologie des circuits imprimés multicouches

  • Passifs intégrés : Résistances et condensateurs intégrés dans les couches internes, réduisant la surface jusqu'à 30 %.
  • Électronique imprimée en 3D : la fabrication additive permet le prototypage rapide de cartes à 8 couches.
  • Outils de conception basés sur l'IA : acheminez automatiquement des ruptures BGA complexes en quelques minutes pour des cycles de conception plus rapides.
  • Matériaux durables : les stratifiés sans halogène et les noyaux en cuivre recyclables favorisent une électronique respectueuse de l'environnement.

Pourquoi SprintPCB est le leader de la fabrication de circuits imprimés multicouches

  • Capacités avancées : prise en charge jusqu'à 32 couches, perçage laser 25 μm et contrôle d'impédance ±10 %.
  • Certifications complètes : ISO 9001, AS9100 (aérospatiale) et IATF 16949 (automobile) garantissent la qualité et la conformité.
  • Réseau de production mondial : transition transparente du prototype à la production en volume dans les installations des États-Unis, de l'UE et de l'Asie.
  • Assistance dédiée : notre équipe d'ingénieurs fournit des conseils d'experts pour la conception de stackup et l'analyse DFM.

Conclusion

Des objets connectés connectés aux communications par satellite, les circuits imprimés multicouches stimulent l'innovation en électronique en permettant la miniaturisation et l'amélioration des performances. Devenez partenaire de SprintPCB pour accéder à nos procédés de fabrication de pointe, à nos protocoles de tests rigoureux et à notre expertise technique inégalée.

Besoin d'un fournisseur fiable de circuits imprimés multicouches ? Téléchargez vos fichiers de conception dès aujourd'hui pour obtenir un devis gratuit et bénéficiez de 15 % de réduction sur votre première commande !
