L'importance d'une nomenclature dans l'assemblage de circuits imprimés

2024-07-30Journaliste: SprintPCB

Dans le domaine de l'assemblage de circuits imprimés, la nomenclature (BOM) est un document essentiel pour garantir une production efficace et fluide des circuits imprimés. Cet article explique ce qu'est une BOM, son importance, son contenu essentiel et des conseils pour créer une BOM efficace.

Qu'est-ce qu'une nomenclature (BOM) ?

La nomenclature (BOM) est un document indispensable au processus d'assemblage de circuits imprimés . Une nomenclature bien préparée répertorie toutes les matières premières, les composants, les quantités précises, les références, les marques et autres informations essentielles requises. Elle comprend essentiellement la liste des composants, des fils, des circuits imprimés et des exigences en matière de circuits. Grâce à une BOM, les fournisseurs de PCBA peuvent fournir à leurs clients une estimation du coût de chaque pièce et les informer du délai d'approvisionnement de chaque composant.

L'importance d'une nomenclature

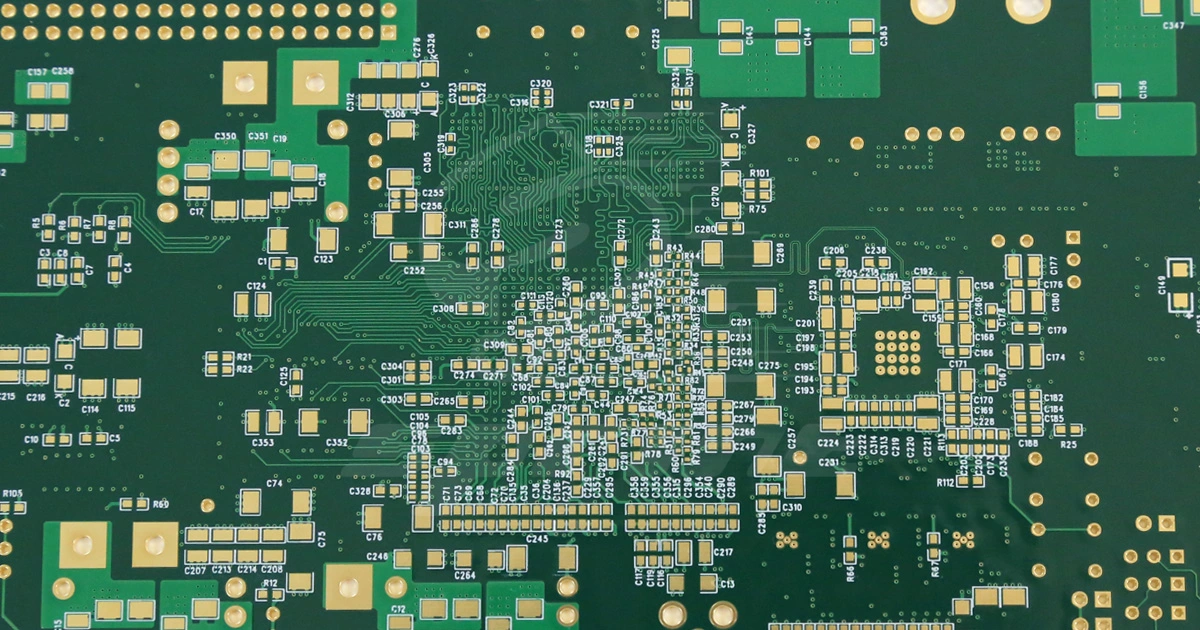

L'importance d'une nomenclature dans l'assemblage de circuits imprimés peut être soulignée de plusieurs manières : 1. Contrôle des coûts : une nomenclature détaillée répertorie tous les matériaux et composants nécessaires, aidant les fournisseurs de circuits imprimés à calculer précisément les coûts avant de démarrer un projet. Cela facilite la gestion budgétaire et peut réduire les coûts grâce aux achats en gros. 2. Gestion du temps : en indiquant clairement le délai d'approvisionnement de chaque composant, une nomenclature permet d'optimiser les calendriers de production et d'éviter les retards dus aux pénuries de pièces. 3. Assurance qualité : les informations détaillées d'une nomenclature garantissent l'utilisation de composants corrects, évitant ainsi les problèmes de qualité causés par des pièces incorrectes. 4. Outil de communication : une nomenclature est un outil de communication essentiel entre les équipes internes et les clients, garantissant que les deux parties ont une compréhension cohérente des exigences et des attentes du projet. Assemblage de circuits imprimés

Que doit contenir une nomenclature ?

Une nomenclature doit inclure tout le nécessaire à la fabrication du produit final. Les informations qu'elle contient varient en fonction des exigences du projet. Elle doit être élaborée avec soin pour gagner du temps et de l'argent, et éviter toute confusion de dernière minute. Voici quelques catégories d'informations courantes dans une nomenclature : 1. Nom et numéro de pièce : Pour faciliter l'identification des pièces requises, une nomenclature doit indiquer le nom et le numéro de pièce du fabricant. Cela permet aux fournisseurs de circuits imprimés d'utiliser les bons composants. Les numéros de pièce sont des identifiants uniques attribués à chaque pièce pour faciliter la référence et le suivi. 2. Description : Chaque pièce de la nomenclature doit avoir une description appropriée, incluant des spécifications telles que la tension, la couleur, la taille, etc. Des informations détaillées garantissent que les bonnes pièces sont commandées, évitant ainsi toute confusion inutile. Les descriptions doivent également mentionner les unités de mesure telles que les ohms, les onces, les centimètres et les mètres. 3. Quantité : Estimez la quantité de chaque pièce nécessaire pour le circuit imprimé, ce qui peut vous aider à obtenir des remises pour les achats en gros. 4. Désignateurs de référence : Ils indiquent le positionnement des composants sur le circuit imprimé, avec des étiquettes sérigraphiées sur le circuit imprimé permettant d'identifier rapidement les pièces spécifiques lors du soudage. 5. Nom du fabricant : Si une marque spécifique est recherchée, le nom du fabricant doit être indiqué. Assurez-vous de la disponibilité de la pièce avant de la référencer. Vérifier ces informations à l'avance permet d'éviter des coûts supplémentaires et de gagner du temps lors de l'approvisionnement de pièces alternatives pendant la production. 6. Pièces alternatives : Il est crucial de répertorier les pièces alternatives potentielles dans la nomenclature. Cela est utile en cas d'indisponibilité de la pièce requise ou de modifications. 7. Méthode d'approvisionnement : Précisez le type d'approvisionnement dans la nomenclature, en indiquant si les composants sont fournis par le client ou par des fournisseurs de PCBA. 8. Niveaux de nomenclature : Une nomenclature comporte plusieurs niveaux, chacun avec sa propre structure, spécifiant le classement de chaque composant afin d'identifier tous les composants de la nomenclature, qu'ils soient à un ou plusieurs niveaux. Les niveaux de nomenclature aident également les utilisateurs à naviguer dans le document et à comprendre l'assemblage du circuit imprimé. 9. Méthode de placement : Précisez la méthode de placement du circuit imprimé, en définissant comment chaque pièce et composant sera fixé à la carte. Les méthodes de placement peuvent être la technologie traversante, la technologie de montage en surface ou une combinaison des deux.

Conseils pour créer une nomenclature efficace

Lors de la création d'une nomenclature, de nombreux éléments doivent être pris en compte. Si vous n'en avez jamais créé, voici quelques conseils et directives pour vous aider à démarrer : 1. Inclure tous les détails : Une nomenclature est essentielle pour les personnes qui assemblent le circuit imprimé. Ces personnes ne vous ont peut-être jamais rencontré et ne parlent peut-être pas la même langue. Par conséquent, la nomenclature doit être aussi claire, détaillée et précise que possible. Évitez d'inclure trop d'informations inutiles, car cela peut prêter à confusion. Incluez toutes les informations utiles dans la nomenclature. 2. Automatisation : De nombreuses entreprises créent leurs nomenclatures à l'aide de feuilles de calcul, ce qui nécessite une saisie manuelle des données, est chronophage et sujet aux erreurs. De nos jours, il existe de nombreux logiciels professionnels de gestion des nomenclatures comme Altium Designer et SolidWorks BOM Manager. Ces outils peuvent vous aider à créer et à gérer vos nomenclatures plus efficacement, à réduire les erreurs de saisie manuelle et à offrir davantage de fonctionnalités comme la génération automatique de bons de commande, la gestion des stocks en temps réel, etc. 3. Contrôle des versions : Assurez-vous que la nomenclature dispose d'un contrôle des versions clair. Enregistrez une nouvelle version à chaque modification de la nomenclature et consignez la raison et les détails de la modification. Ceci est essentiel pour suivre l'historique et éviter toute confusion. 4. Mises à jour en temps réel : Pendant la production, la disponibilité et les prix des composants peuvent changer. Mettez à jour la nomenclature en temps réel pour garantir l'actualité de toutes les informations et éviter les retards et les augmentations de coûts dus à des informations inexactes. 5. Gestion de la chaîne d'approvisionnement : Maintenez un contact étroit avec les fournisseurs pour garantir un approvisionnement stable en composants clés. Établissez plusieurs canaux d'approvisionnement pour éviter les interruptions de production dues à des problèmes avec un seul fournisseur. En suivant ces directives et conseils, vous pouvez créer une nomenclature détaillée, précise et efficace, garantissant le bon déroulement du processus d'assemblage de circuits imprimés et la haute qualité du produit final. --- SprintPCB propose l'assemblage de circuits imprimés de précision, le soudage, les tests de produits, le vieillissement, la programmation de puces, le sertissage de connecteurs, le soudage par ultrasons de boîtiers plastiques, le marquage laser, la retouche de BGA, et bien plus encore. N'hésitez pas à nous contacter si nécessaire .
