Avez-vous déjà rencontré des problèmes avec vos appareils électroniques, comme des courts-circuits de soudure sur des circuits imprimés ? C'est un problème courant, mais frustrant, car les courts-circuits de soudure peuvent entraîner un dysfonctionnement de l'appareil. Mais pas d'inquiétude ! Dans cet article, nous vous présenterons le dépannage et les solutions pour les courts-circuits de soudure, vous aidant à comprendre les étapes clés de la réparation des appareils électroniques. Que vous soyez passionné d'électronique ou technicien en réparation, ces informations vous seront utiles. Avant d'aborder le dépannage et les solutions pour les courts-circuits de soudure, commençons par comprendre le concept de court-circuit de soudure. Un court-circuit de soudure désigne la soudure qui crée un pont entre deux ou plusieurs composants électroniques, provoquant le contournement du chemin de connexion prévu.
Où apparaissent les signes de courts-circuits de soudure, dans le PCB ou le PCBA ?
Les signes de courts-circuits de soudure peuvent apparaître aussi bien sur le circuit imprimé que sur le circuit imprimé. Un circuit imprimé est une carte comportant des circuits et des soudures, tandis qu'un circuit imprimé est une carte de circuit imprimé assemblée sur laquelle des composants électroniques ont été soudés. Lorsqu'un court-circuit se produit lors de la soudure d'un circuit imprimé, les signes suivants peuvent apparaître : pendant le processus de soudure, si une quantité excessive de soudure ou des erreurs techniques entraînent un pontage entre les soudures, un court-circuit de soudure se produit. Cela signifie qu'il y a une connexion métallique supplémentaire entre deux ou plusieurs soudures, ce qui fait dévier le courant du chemin prévu. Cela peut être identifié par une inspection visuelle pour détecter d'autres soudures entre les soudures. Pendant le processus de soudure, un contrôle excessif ou incorrect de la soudure peut entraîner un débordement de soudure autour de la soudure. Ce débordement de soudure peut potentiellement ponter différents points de soudure, provoquant un court-circuit. Une inspection visuelle de la présence de débordement de soudure autour de la soudure peut aider à détecter de tels signes de courts-circuits de soudure. Lorsqu'un court-circuit de soudure se produit sur un circuit imprimé, les signes suivants peuvent apparaître : lors du soudage de composants, un excès de soudure ou une mauvaise séparation des contacts entre les soudures peut entraîner un pontage entre les broches adjacentes des composants. Dans ce cas, la soudure relie deux broches, provoquant un court-circuit. En observant attentivement la présence de ponts de soudure supplémentaires entre les composants soudés, on peut identifier ces signes de court-circuit de soudure. Pendant le soudage, la soudure peut déborder sur les zones métalliques adjacentes autour des broches, comme les pistes de cuivre sur une pastille de soudure ou un circuit imprimé. Dans ce cas, la soudure peut créer un contact conducteur entre les broches et la zone métallique, provoquant un court-circuit. En vérifiant l'absence de contact inutile entre les broches soudées et les zones métalliques environnantes, on peut identifier ces signes de court-circuit de soudure. Examinons maintenant ensemble quelques étapes clés pour résoudre ce problème courant.Partie 1 : Identifier les signes de court-circuit de soudage
Avant de réparer un court-circuit de soudure, il est important d'en identifier les signes. Cette section présente quelques signes courants de court-circuit de soudure, tels que le non-démarrage de l'appareil, la production de fumée ou d'odeur, et des indicateurs visuels sur le circuit imprimé. Comprendre ces signes vous aidera à identifier rapidement le problème et à réagir correctement. L'appareil ne démarre pas : Si vous essayez d'allumer un appareil électronique et qu'il ne démarre pas ou ne répond pas, cela peut être le signe d'un court-circuit de soudure. Les courts-circuits de soudure peuvent perturber le flux de courant et empêcher l'appareil de fonctionner correctement. Production de fumée ou d'odeur : Lors d'un court-circuit de soudure, le courant peut circuler par des chemins inattendus, entraînant la production de fumée ou d'odeurs inhabituelles autour du joint de soudure. Ceci est une indication claire de la présence d'un problème de court-circuit de soudure. Instructions visuelles : Inspectez le circuit imprimé de l'appareil et soyez attentif aux problèmes visibles au niveau des joints et des connexions de soudure. Les courts-circuits de soudure peuvent provoquer un pontage ou un débordement de soudure, créant des connexions supplémentaires et provoquant un court-circuit. Vous pouvez rechercher des ponts métalliques inutiles entre deux soudures ou des contacts entre des points de contact. Surchauffe : Les courts-circuits de soudage peuvent entraîner une surchauffe de certains composants, tels que les condensateurs ou les résistances. Lorsque l'équipement est en fonctionnement, touchez ces composants. S'ils sont anormalement chauds ou dégagent une chaleur anormale, il peut s'agir d'un problème de court-circuit de soudage. Fonctionnement anormal ou dysfonctionnement : Les courts-circuits de soudage peuvent entraîner un fonctionnement anormal ou des dysfonctionnements de l'équipement. Par exemple, les boutons ou les interrupteurs peuvent ne pas fonctionner correctement, l'écran peut afficher des irrégularités ou l'appareil peut ne pas répondre correctement aux commandes. Comprendre ces signes de court-circuit de soudage vous aidera à identifier rapidement le problème et à prendre les mesures appropriées pour le résoudre. Si vous rencontrez l'un des signes ci-dessus, vous pouvez poursuivre le dépannage pour confirmer s'il s'agit d'un problème de court-circuit de soudage.Partie 2 : Préparation et mesures de sécurité
Avant de réparer un court-circuit de soudage, il est essentiel d'effectuer les préparatifs nécessaires et de prendre les mesures de sécurité appropriées. Cette section vous présente les outils et le matériel nécessaires et vous explique comment garantir la sécurité de votre environnement de travail. Cela comprend le port d'un équipement de protection individuelle approprié, le choix et l'utilisation des outils, ainsi que la mise hors tension de l'équipement.Préparation des outils et du matériel :
Tout d'abord, assurez-vous d'avoir les outils et le matériel nécessaires pour réparer les courts-circuits de soudure. Parmi les outils couramment utilisés, on trouve une station de soudage, un fer à souder, une pompe à dessouder, de la soudure, des pincettes, une loupe ou un microscope, etc. Vous aurez également besoin de ruban isolant, d'alcool ou de solvant de nettoyage, d'une brosse de nettoyage et d'autres accessoires de nettoyage.Équipement de protection individuelle :
Avant de réparer un appareil électronique, assurez-vous de toujours porter un équipement de protection individuelle approprié pour garantir votre sécurité. Cela comprend des lunettes de sécurité, des gants antistatiques et des bracelets antistatiques. Les lunettes de sécurité protègent vos yeux des projections potentielles de soudure ou d'autres substances. Les gants et bracelets antistatiques empêchent les décharges électrostatiques d'endommager les composants électroniques.Environnement d'exploitation :
Assurez-vous que votre environnement de travail est adapté à la réparation d'appareils électroniques. Assurez-vous que l'espace de travail est propre, rangé et exempt de matériaux inflammables. Assurez-vous également d'une bonne ventilation de la zone de travail afin d'évacuer la fumée et les gaz nocifs générés lors du soudage. Avant toute opération, assurez-vous que l'alimentation est complètement coupée et débranchez le cordon d'alimentation de l'appareil.Vérification de l'état de l'appareil :
Avant de commencer la réparation, inspectez soigneusement l'état de l'appareil électronique. Assurez-vous qu'il est éteint et que toutes les piles ont été retirées. Vérifiez également l'absence de dommages physiques visibles ou de traces de brûlure sur le circuit imprimé.Maîtriser les techniques de soudage :
La maîtrise des techniques de soudage est essentielle pour réparer efficacement les courts-circuits. Assurez-vous de bien comprendre la température et la durée de soudage appropriées et maîtrisez les méthodes de soudage appropriées. Une surchauffe ou un temps de soudage excessif peuvent endommager les composants électroniques. Assurez-vous donc de maîtriser les compétences et les paramètres de soudage appropriés. En respectant les préparatifs et les mesures de sécurité, vous optimiserez le bon déroulement et la fiabilité de vos travaux de réparation. N'oubliez pas que la sécurité est primordiale. En cas de doute ou de difficulté lors de la réparation, n'hésitez pas à faire appel à des professionnels.Partie 3 : Dépannage des courts-circuits de soudage
Dans cette section, nous vous expliquerons en détail les étapes clés du dépannage des courts-circuits de soudure. Cela comprend l'utilisation d'un microscope ou d'une loupe pour inspecter les soudures, les méthodes pour éliminer les courts-circuits de soudure, le ressoudage ou la réparation des soudures sur le circuit imprimé, et bien plus encore. Chaque étape sera expliquée et démontrée afin que vous puissiez la comprendre clairement et l'exécuter correctement.Examen au microscope ou à la loupe

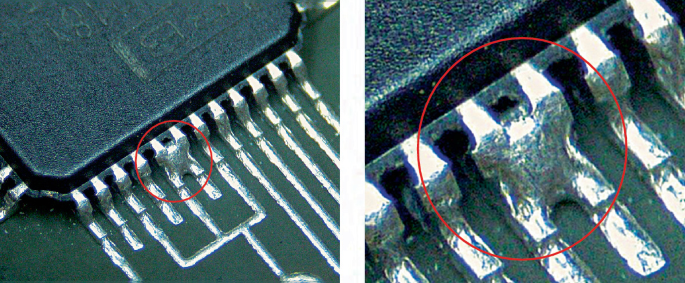

La première étape consiste à examiner attentivement les soudures à l'aide d'un microscope ou d'une loupe. Les courts-circuits se produisent souvent lorsque la soudure crée des ponts avec des points de soudure ou des fils adjacents. En agrandissant l'image, vous pouvez clairement voir toute connexion anormale entre les points de soudure. Recherchez des problèmes tels que des ponts de soudure, une quantité excessive de soudure ou des broches en court-circuit.Méthodes pour éliminer les courts-circuits de soudure
Une fois le court-circuit identifié, l'étape suivante consiste à le supprimer. Vous pouvez utiliser certains outils et techniques pour résoudre ce problème. Commencez par utiliser une mèche à souder fine ou une ventouse pour retirer délicatement l'excédent de soudure. Assurez-vous de retirer complètement la soudure des points de soudure court-circuités. Si les ponts de soudure sont plus importants, vous pouvez les séparer délicatement à l'aide d'une tresse ou d'un fil de soudure. Soyez prudent lors de la manipulation afin de ne pas endommager les composants ou les points de soudure environnants.Ressouder ou réparer les joints de soudure sur le circuit imprimé
Après avoir éliminé les courts-circuits, il peut être nécessaire de ressouder ou de réparer les soudures. Les courts-circuits peuvent endommager les soudures, voire les casser, et nécessiter leur reconnexion. À l'aide de la soudure et des outils de soudure appropriés, chauffez la soudure à la température appropriée et appliquez-la sur les soudures à connecter. Assurez-vous d'une soudure de bonne qualité, sans court-circuit ni problème de connexion entre les soudures. Si des soudures sont endommagées ou détachées, il peut être nécessaire de réparer les fils ou les pastilles du circuit imprimé afin de garantir l'intégrité du circuit.Effectuer une inspection visuelle finale et des tests
Après avoir ressoudé ou réparé les soudures, une inspection visuelle finale est essentielle. À l'aide d'un microscope ou d'une loupe, examinez à nouveau les soudures afin de vous assurer qu'il ne reste aucun pont de soudure ni broche en court-circuit. Inspectez également l'aspect et la connectivité des soudures pour garantir une soudure de bonne qualité. Après l'inspection visuelle, procédez aux tests de circuit et aux vérifications fonctionnelles nécessaires pour garantir l'efficacité de la réparation. Après avoir résolu le problème de court-circuit, l'étape importante suivante consiste à tester et à vérifier l'efficacité de la réparation.Partie 4 : Tests et vérification
Dans cette section, nous aborderons les tests et vérifications nécessaires pour résoudre efficacement les problèmes de court-circuit de soudage. Cela comprend l'utilisation d'instruments et d'outils de test pour vérifier la connectivité des circuits, le fonctionnement des autres composants associés, etc. Grâce aux tests et vérifications, vous pouvez garantir l'efficacité des travaux de réparation et le bon fonctionnement de l'équipement.Utilisation d'instruments et d'outils de test :
Tout d'abord, vous pouvez utiliser divers instruments et outils de test pour vérifier la résolution du problème de court-circuit de soudure. Par exemple, vous pouvez utiliser un multimètre pour tester la continuité et la résistance du circuit. En mesurant différents nœuds critiques du circuit, vous pouvez vous assurer que le court-circuit de soudure a été éliminé et que le courant peut circuler correctement.Inspection d'autres composants pertinents :
Outre les courts-circuits de soudure, il est également important d'inspecter les autres composants potentiellement affectés. Par exemple, un court-circuit de soudure peut provoquer une surchauffe ou endommager certains composants. Par conséquent, examinez et testez attentivement les composants environnants pour vous assurer de leur bon fonctionnement. Si d'autres défauts ou dommages sont constatés, des mesures appropriées doivent être prises pour réparer ou remplacer ces composants.Réalisation de tests fonctionnels :
Ensuite, effectuez des tests fonctionnels pour vérifier le bon fonctionnement de l'appareil électronique réparé. Selon le type et les caractéristiques de l'appareil, vous pouvez effectuer différents tests fonctionnels. Par exemple, s'il s'agit d'un appareil électronique, vous pouvez vérifier le bon fonctionnement de chaque module, la réactivité des boutons et interrupteurs, l'affichage correct des informations sur l'écran, etc. Grâce à des tests fonctionnels complets, vous pouvez garantir le bon fonctionnement de l'appareil électronique réparé.Réalisation de tests à long terme :
Après avoir réparé un court-circuit de soudure, il est conseillé d'effectuer une période de tests prolongée. Laissez l'appareil fonctionner en continu pendant un certain temps et observez tout comportement anormal ou dysfonctionnement. Ces tests à long terme permettent d'identifier les problèmes potentiels et de valider la stabilité et la fiabilité de la réparation.Tests d'acceptation utilisateur :
Enfin, si possible, vous pouvez remettre l'équipement réparé à l'utilisateur final pour des tests de recette. Cela garantit que l'appareil réparé répond à ses besoins et à ses attentes. L'utilisateur peut utiliser l'appareil en conditions réelles et donner son avis. Cela contribuera à améliorer et optimiser la réparation. La phase de test et de validation vous permet de confirmer que le problème de court-circuit de soudure a été résolu et que l'appareil électronique réparé fonctionne correctement. Ces étapes garantissent non seulement l'efficacité de la réparation, mais vous donnent également confiance dans les performances et la fiabilité de l'appareil. Cet article de blog vous a présenté le dépannage et les solutions aux courts-circuits de soudure, ainsi que les étapes clés de la réparation d'appareils électroniques. Que vous soyez passionné d'électronique ou technicien en réparation, ces connaissances vous aideront à mieux gérer les problèmes de court-circuit de soudure et à réparer vos appareils électroniques. N'oubliez pas de toujours prendre les précautions de sécurité appropriées avant toute réparation et, en cas de doute, faites appel à des professionnels. Nous vous souhaitons une réparation réussie et un excellent usage de vos appareils électroniques !
