PCB RF vs PCB conventionnel : différences et applications

2023-06-06Journaliste: SprintPCB

Dans le domaine de l'électronique moderne, les circuits imprimés (PCB) sont des composants clés indispensables. Avec les progrès constants de la technologie et l'évolution des besoins applicatifs, différents types de PCB spécialisés ont vu le jour, notamment les circuits imprimés radiofréquence (PCB RF). Les circuits RF jouent un rôle essentiel dans les communications, les radars, les systèmes satellitaires et bien d'autres domaines, et les PCB RF sont devenus le choix privilégié pour de nombreuses applications haute fréquence. Dans cet article, nous comparerons les différences et les applications entre les PCB radiofréquence et les circuits imprimés conventionnels. Nous présenterons les concepts et structures de base des PCB conventionnels et RF, et explorerons leurs différences en termes de choix des matériaux, d'exigences de conception et de procédés de fabrication. De plus, nous présenterons des exemples d'applications concrètes pour illustrer les scénarios d'utilisation des PCB conventionnels et RF dans différents domaines, aidant ainsi les lecteurs à comprendre leurs avantages et leur pertinence respectifs. Que vous soyez ingénieur en électronique, étudiant ou simplement intéressé par l'électronique, cet article vous fournira un aperçu complet des PCB radiofréquence et des circuits imprimés conventionnels. Nous pensons qu'une comparaison et une analyse approfondies de ces deux types de circuits imprimés vous permettront de faire de meilleurs choix pour vos projets et d'obtenir des systèmes électroniques plus performants et plus stables. Découvrons maintenant les différences et les applications fascinantes entre les circuits imprimés radiofréquence et les circuits imprimés conventionnels !

Qu'est-ce qu'un circuit imprimé (PCB) conventionnel ?

PCB double faceUn circuit imprimé (PCB) classique est un composant fondamental utilisé pour supporter et interconnecter des composants électroniques. Il est généralement constitué d'un matériau non conducteur, souvent appelé FR-4, un stratifié époxy renforcé de fibre de verre, surmonté d'une ou plusieurs couches de matériau conducteur, généralement du cuivre, formant des chemins de circuit. La fonction principale d'un PCB est de fournir un support mécanique et des connexions électriques en montant des composants électroniques, tels que des circuits intégrés, des résistances, des condensateurs, etc., sur sa surface et en les interconnectant par des pistes de cuivre. Cette conception réduit la complexité du circuit tout en améliorant sa fiabilité et sa stabilité. Les PCB classiques présentent les caractéristiques et les domaines d'application suivants : Structure : Les PCB classiques présentent une structure plane en couches avec des pistes de cuivre interconnectées par des vias. Ils peuvent être simple face, double face ou multicouches. Applications : Les PCB conventionnels trouvent de nombreuses applications dans divers appareils et produits électroniques, notamment l'électronique grand public, les équipements de communication, les systèmes de contrôle industriel, le matériel informatique, etc. Fabrication : Les PCB conventionnels sont généralement fabriqués par des procédés impliquant l'impression et la gravure, où les motifs conducteurs sont imprimés sur le substrat non conducteur et le cuivre indésirable est éliminé chimiquement. Caractéristiques : Les PCB conventionnels sont simples et économiques, adaptés aux conceptions de circuits généraux et aux applications dans une gamme de fréquences modérée. Matériaux : Les PCB conventionnels utilisent principalement le FR-4 comme matériau de substrat, qui offre de bonnes propriétés d'isolation et une bonne résistance mécanique. Un PCB conventionnel est une carte de circuit imprimé polyvalente applicable à une large gamme d'appareils et d'applications électroniques. Ils possèdent une structure et un processus de fabrication relativement simples, ce qui les rend rentables pour les conceptions de circuits généraux.

Qu'est-ce qu'une carte de circuit imprimé radiofréquence (RF PCB) ?

PCB-2 radiofréquenceUn circuit imprimé radiofréquence (PCB RF) est un type de circuit imprimé spécialisé conçu pour gérer les signaux haute fréquence et radiofréquence. Comparé aux circuits imprimés classiques, le PCB RF présente des caractéristiques et des exigences de conception uniques qui permettent une transmission efficace du signal dans la gamme des hautes fréquences. Premièrement, l'objectif de conception d'un PCB RF est d'obtenir une transmission RF à faibles pertes et hautes performances. Pour y parvenir, les PCB RF doivent prendre en compte l'adaptation d'impédance et l'intégrité du signal. L'adaptation d'impédance est essentielle pour minimiser la réflexion et les pertes du signal pendant la transmission. L'intégrité du signal désigne le maintien de la stabilité et de la précision du signal tout au long du processus de transmission, sans interférence ni atténuation. Deuxièmement, les PCB RF nécessitent l'utilisation de matériaux et d'empilements de couches spécifiques pour répondre aux exigences des signaux haute fréquence. Les matériaux couramment utilisés pour les PCB RF incluent les substrats en PTFE (polytétrafluoroéthylène) tels que le Téflon et le Rogers. Ces matériaux présentent une faible perte diélectrique et une stabilité thermique élevée, offrant des performances supérieures dans les environnements haute fréquence. De plus, les PCB RF nécessitent un agencement et un routage précis et soignés. Les signaux haute fréquence imposent des exigences plus strictes en matière de disposition et de routage des circuits afin d'éviter la diaphonie et les rayonnements électromagnétiques. Par conséquent, les circuits imprimés RF utilisent souvent des techniques telles que le partitionnement des couches, les plans de masse et les lignes de transmission différentielles pour minimiser les interférences et le bruit. Les circuits imprimés RF jouent un rôle essentiel dans divers domaines d'application, notamment les appareils de communication sans fil (tels que les téléphones portables et les routeurs sans fil), les systèmes radar, les communications par satellite et les analyseurs de spectre de radiofréquences. Ces applications exigent une transmission précise et fiable des signaux haute fréquence, et les circuits imprimés RF offrent les performances et la fiabilité requises. Un circuit imprimé RF est spécialement conçu pour gérer les signaux haute fréquence et radiofréquence. Il répond aux exigences d'adaptation d'impédance, d'intégrité du signal, de matériaux spéciaux et de disposition précise pour répondre aux exigences des environnements haute fréquence. Les circuits imprimés RF jouent un rôle essentiel dans les communications sans fil, les systèmes radar, les communications par satellite et d'autres domaines, offrant des performances fiables pour la transmission des signaux haute fréquence.

Différences entre un PCB radiofréquence et un PCB conventionnel :

Il existe des différences significatives dans le choix des matériaux entre les circuits imprimés classiques (PCB) et les circuits imprimés radiofréquence (PCB RF). Ces choix de matériaux jouent un rôle crucial dans les performances et la réponse en fréquence des circuits. Dans les PCB classiques, les matériaux de base couramment utilisés sont la résine époxy renforcée de fibres de verre (FR-4) et le polyimide (PI). Le FR-4 est un matériau standard largement utilisé, moins coûteux et doté d'une bonne résistance mécanique, adapté à la plupart des applications de circuits classiques. Le polyimide, quant à lui, offre une meilleure tolérance aux températures et une meilleure stabilité dimensionnelle, ce qui le rend adapté aux applications soumises à des exigences environnementales spécifiques, telles que les environnements à haute température ou à forte humidité. En revanche, le choix des matériaux pour les PCB RF est plus précis et complexe. Compte tenu des fréquences plus élevées et des exigences plus strictes des signaux RF, le choix des matériaux appropriés est essentiel pour obtenir des performances RF optimales. Les matériaux courants pour PCB RF comprennent le polytétrafluoroéthylène (PTFE), le polyimide (PI) et les matériaux à faible constante diélectrique. Le polytétrafluoroéthylène (PTFE) est un matériau RF hautes performances offrant de faibles pertes, une réponse en fréquence élevée et d'excellentes propriétés diélectriques. Il est largement utilisé dans les applications haute fréquence telles que les lignes de transmission RF, les antennes et les filtres. L'utilisation de matériaux PTFE dans les circuits imprimés RF permet de réduire les pertes de signal et d'améliorer la fiabilité de la transmission. Le polyimide (PI) est également un matériau fréquemment utilisé dans le domaine RF. Sa faible constante diélectrique et ses faibles pertes diélectriques le rendent idéal pour les applications haute fréquence et haut débit. L'utilisation de matériaux polyimides dans les circuits imprimés RF améliore l'intégrité du signal et réduit les interférences. Outre le PTFE et le PI, il existe des matériaux à faible constante diélectrique spécialement conçus pour les applications RF, comme le polyimide à faible constante diélectrique (LCP). Ces matériaux offrent une constante diélectrique et des pertes extrêmement faibles, ce qui les rend adaptés aux applications RF haute fréquence, offrant un débit de signal plus élevé et une meilleure intégrité du signal.

Différentes conceptions de PCB et PCB radiofréquence

Voici des différences significatives dans les exigences de conception entre les circuits imprimés conventionnels et les circuits imprimés radiofréquence . La transmission du signal RF est essentielle pour les circuits imprimés RF. En raison de la nature haute fréquence des signaux RF, la conception des circuits imprimés RF doit tenir compte de la transmission et de la propagation du signal. Cela implique un routage et une disposition des circuits minutieux afin de minimiser les pertes de signal et les interférences. Les circuits imprimés conventionnels ne nécessitent généralement pas d'attention particulière à la transmission des signaux haute fréquence. Ils offrent une plus grande flexibilité de routage et de disposition. Les circuits imprimés conventionnels se concentrent principalement sur les signaux basse fréquence et la transmission de puissance. Une adaptation d'impédance stricte est essentielle pour une transmission efficace et précise des signaux RF. Les circuits imprimés RF ont des exigences de contrôle d'impédance plus strictes, nécessitant une adaptation précise de l'impédance entre les sources de signal, les lignes de transmission et les charges. Les circuits imprimés conventionnels ont des exigences de contrôle d'impédance plus souples et peuvent tolérer certaines variations d'impédance. La conception des circuits imprimés conventionnels met l'accent sur la fonctionnalité et la connectivité du circuit plutôt que sur une adaptation précise de l'impédance. La transmission des signaux RF impose des exigences plus élevées en matière d'intégrité du signal. Les circuits imprimés RF doivent prendre en compte des facteurs tels que le délai de propagation du signal, la diaphonie et l'atténuation de puissance. Par conséquent, des techniques de routage, d'isolation des circuits et de blindage spécifiques sont utilisées dans la conception des circuits imprimés RF afin de préserver l'intégrité du signal. Les circuits imprimés conventionnels ont des exigences moindres en matière d'intégrité du signal. Leur conception privilégie la connectivité des circuits et la fiabilité de la transmission du signal, sans se soucier outre mesure de l'intégrité du signal. En résumé, les circuits imprimés RF ont des exigences de conception plus strictes, nécessitant une précision et une expertise accrues. Les concepteurs doivent posséder une connaissance approfondie des circuits RF et des caractéristiques haute fréquence, et utiliser des techniques de conception et des contrôles de processus spécialisés pour répondre aux exigences de transmission du signal RF. En revanche, la conception des circuits imprimés conventionnels offre plus de liberté, se concentrant sur la fonctionnalité et la connectivité du circuit, avec des exigences moindres en matière de caractéristiques haute fréquence. Par conséquent, le choix entre les circuits imprimés conventionnels et les circuits imprimés RF doit être basé sur les exigences spécifiques de l'application.

Différents procédés de fabrication pour PCB et PCB radiofréquence

Le processus de fabrication constitue une autre différence importante entre les circuits imprimés conventionnels et les circuits imprimés radiofréquence.

Procédé de fabrication des PCB :

Conception et mise en page : Grâce à un logiciel d'automatisation de la conception électronique (EDA), la conception du circuit est traduite en mise en page du PCB. Cela comprend le placement des composants et la détermination des chemins de routage du PCB. Création du substrat : Les PCB conventionnels utilisent généralement un matériau de substrat appelé résine époxy renforcée de fibre de verre (FR-4). Le substrat est recouvert d'une feuille de cuivre, puis le cuivre indésirable est éliminé par photolithographie et gravure chimique, formant les traces métalliques du circuit. Perçage : Des trous sont percés sur le PCB pour l'installation des composants et l'interconnexion du circuit. Placage : Un matériau conducteur, généralement du cuivre, est appliqué sur les parois des trous percés pour améliorer la connectivité. Soudure : Les composants électroniques sont soudés sur le PCB. Cette opération peut être effectuée manuellement ou à l'aide d'équipements automatisés tels que des machines de soudage à la vague ou des fours de refusion. Tests et contrôle qualité : Les PCB assemblés sont soumis à des tests pour garantir leur bon fonctionnement et leur qualité.

Processus de fabrication des PCB RF :

Sélection des matériaux : Les circuits imprimés RF nécessitent souvent des matériaux spécialisés tels que le polytétrafluoroéthylène (PTFE) ou l'oxyde de polyphénylène (PPO) pour répondre aux exigences de transmission de signaux haute fréquence. Processus de laminage spécialisé : Les circuits imprimés RF peuvent impliquer des conceptions multicouches avec différentes couches diélectriques et métalliques. Les propriétés d'isolation entre ces couches sont cruciales pour la transmission du signal RF. Traitement de haute précision : En raison de la nature unique des signaux RF, les circuits imprimés RF nécessitent une plus grande précision de traitement, comme des diamètres de perçage plus petits et des largeurs de piste plus précises. Contrôle de l'impédance : Les circuits imprimés RF doivent contrôler strictement l'impédance du signal pour assurer une transmission stable et cohérente du signal. Cela peut impliquer des techniques de conception et de fabrication spéciales telles que des structures microruban ou des guides d'ondes coplanaires. Contrôle qualité rigoureux : Le processus de fabrication des circuits imprimés RF nécessite un contrôle qualité plus strict pour garantir que les performances du circuit répondent aux exigences de conception. Cela comprend l'utilisation d'équipements de test de haute précision pour les mesures du signal et de l'impédance.

Exemples d'application : PCB conventionnels et PCB RF dans des applications réelles

Exemples d'application de PCB conventionnels :

Électronique grand public : Les circuits imprimés conventionnels sont largement utilisés dans les appareils électroniques grand public tels que les smartphones, les tablettes, les ordinateurs personnels, etc. Ils servent à connecter et à prendre en charge divers composants électroniques et modules fonctionnels, notamment les processeurs, la mémoire, les capteurs, etc. Les circuits imprimés conventionnels assurent des connexions de circuit stables et une transmission de signal dans ces appareils. Électronique automobile : Les systèmes électroniques des automobiles nécessitent des circuits imprimés fiables pour prendre en charge diverses fonctionnalités, telles que les unités de contrôle du moteur, les systèmes d'infodivertissement, les systèmes de navigation, etc. Les circuits imprimés conventionnels sont largement utilisés dans l'électronique automobile pour assurer une transmission de signal et une distribution d'énergie fiables. Automatisation industrielle : Dans le domaine de l'automatisation industrielle, les circuits imprimés conventionnels sont utilisés pour l'interconnexion et l'interaction des systèmes de contrôle, des capteurs et des actionneurs. Ils jouent un rôle essentiel dans les lignes de production, le contrôle des robots et les systèmes de surveillance.

Exemples d'application de PCB RF :

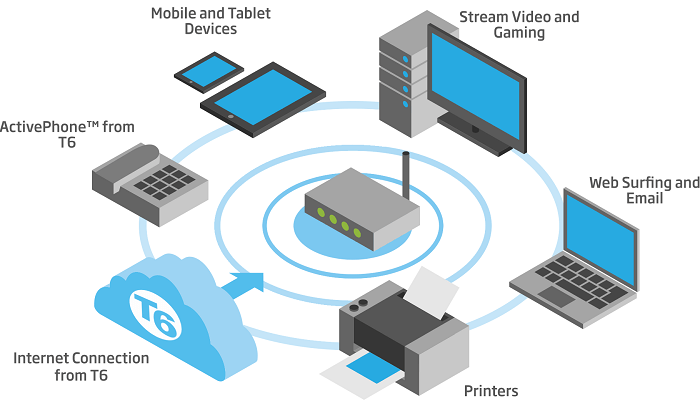

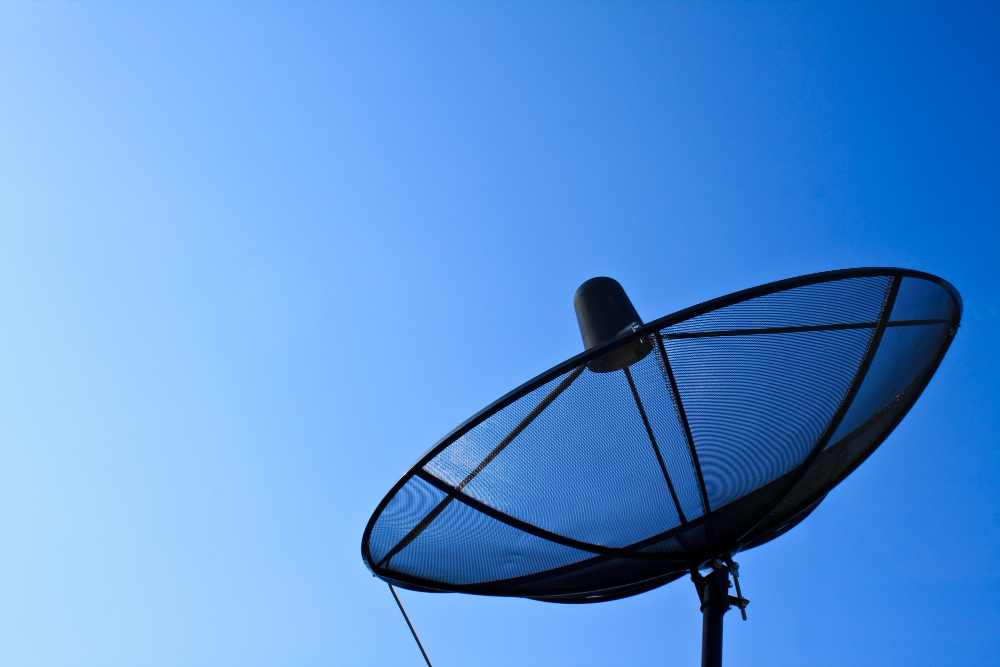

Communication sans fil : Les circuits imprimés RF sont essentiels aux dispositifs de communication sans fil. Par exemple, les antennes de stations de base, les équipements de communication par satellite, les routeurs de réseaux locaux sans fil (Wi-Fi), etc., nécessitent tous des circuits imprimés RF pour assurer la transmission de signaux haute fréquence et l'adaptation d'impédance. Applications PCB RFSystèmes radar : Les systèmes radar nécessitent des circuits imprimés haute fréquence et hautes performances pour un traitement précis du signal et la transmission de l'énergie RF. Les circuits imprimés RF sont largement utilisés dans les systèmes radar civils et militaires, tels que les radars météorologiques, les radars de navigation aérienne, etc. Systèmes radarDispositifs médicaux : Certains dispositifs médicaux, tels que les scanners IRM, les stimulateurs cardiaques et les capteurs médicaux sans fil, nécessitent des circuits imprimés RF pour assurer la transmission de signaux haute fréquence et le traitement précis des données. scanners IRM pour dispositifs médicauxDans cet article, nous avons longuement abordé les différences et les applications entre les circuits imprimés radiofréquence (RF) et les circuits imprimés classiques (PCB). Nous avons constaté des différences significatives entre ces deux types de circuits imprimés en termes de choix des matériaux, d'exigences de conception et de procédés de fabrication. En pratique, les circuits imprimés classiques sont largement utilisés dans les appareils électroniques, les biens de consommation et le contrôle industriel. En revanche, les circuits imprimés RF excellent dans des domaines tels que la communication, le radar, l'identification par radiofréquence (RFID) et les réseaux de capteurs sans fil, où les performances haute fréquence sont cruciales. Par conséquent, nous vous encourageons vivement à évaluer et comparer attentivement ces deux types de circuits imprimés en fonction de vos besoins spécifiques lors du choix de l'option la plus adaptée. Le choix doit tenir compte de facteurs tels que les exigences de fréquence, les caractéristiques de transmission du signal et les exigences de performance, afin de garantir des performances optimales du circuit et une stabilité opérationnelle optimale.
Enfin, si vous souhaitez en savoir plus sur ces deux types de circuits imprimés, n'hésitez pas à nous contacter. Bénéficiez d'un support PCB de premier ordre avec  SprintPCB . Faites confiance à SprintPCB , entreprise de haute technologie de premier plan, pour tous vos besoins de fabrication de circuits imprimés. Nos services complets s'adressent à des clients du monde entier, garantissant un processus simple et des prix compétitifs. Optimisez vos opérations et contactez-nous dès maintenant pour découvrir les multiples façons dont nous pouvons soutenir votre entreprise.
