SprintPCB, fabricant expérimenté de circuits imprimés 10 couches : guide de conception, avantages et applications
2024-10-08Journaliste: SprintPCB
Avec l'évolution des appareils électroniques, la demande de circuits imprimés plus compacts et plus sophistiqués ne cesse de croître. Les circuits imprimés multicouches, notamment les circuits imprimés 10 couches, deviennent essentiels pour les applications compactes et performantes dans des secteurs allant des télécommunications à l'automobile. SprintPCB, fabricant leader de circuits imprimés 10 couches , propose des solutions de fabrication de circuits imprimés fiables et de haute qualité, adaptées aux besoins des systèmes électroniques complexes. Dans cet article, nous expliquerons ce qu'est un circuit imprimé 10 couches, les principaux points à considérer pour sa conception, ses avantages, ses applications et pourquoi SprintPCB est votre fabricant de référence pour les circuits imprimés multicouches.

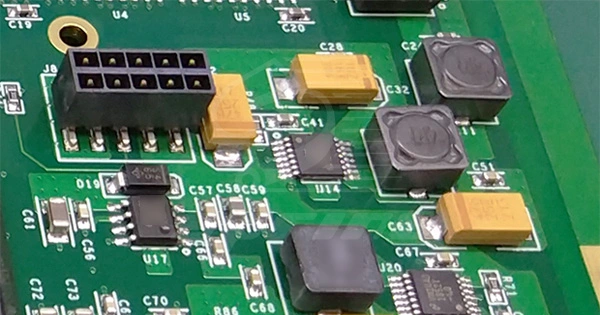

Qu'est-ce qu'un PCB à 10 couches ?
Un PCB 10 couches est un circuit imprimé multicouche composé de dix couches conductrices séparées par des matériaux isolants (diélectriques). Ces couches comprennent des couches de signal, des plans d'alimentation et des plans de masse, interconnectés par des vias (interconnexions verticales). Cette configuration permet au PCB de gérer des circuits complexes, des signaux à haut débit et une meilleure distribution de l'énergie tout en conservant une conception compacte. L'empilement de PCB 10 couches comprend généralement les composants suivants : Couches de signal : où sont acheminées les pistes électriques ; Plans d'alimentation : responsables de la distribution de l'énergie sur la carte ; Plans de masse : assurant la stabilité de la tension de référence du circuit et réduisant les interférences électromagnétiques (EMI).
Considérations clés de conception pour les circuits imprimés à 10 couches
La conception d'un circuit imprimé 10 couches exige une planification minutieuse et une attention particulière aux détails pour garantir des performances optimales. En tant que fabricant professionnel de circuits imprimés 10 couches, SprintPCB veille à ce que son processus de fabrication réponde à toutes les exigences de conception clés. Voici quelques points importants à prendre en compte :
Configuration de l'empilement des couches
Le choix du bon empilement de couches est crucial pour obtenir les performances électriques souhaitées. La configuration des plans de signal, d'alimentation et de masse affecte l'intégrité du signal, le blindage EMI et les performances globales de la carte. Dans un empilement de circuits imprimés classique à 10 couches, il est courant de placer des couches de signal entre les plans d'alimentation et de masse afin de minimiser le bruit et les interférences.
Via Sélection
Les vias jouent un rôle essentiel dans la connexion des différentes couches du circuit imprimé. Sur un circuit imprimé à 10 couches, l'utilisation de vias borgnes, enterrés et traversants permet d'optimiser la conception en fonction des exigences de l'application. Les vias borgnes relient les couches externes aux couches internes sans traverser la carte entière, tandis que les vias enterrés ne relient que les couches internes.
Intégrité du signal et contrôle EMI

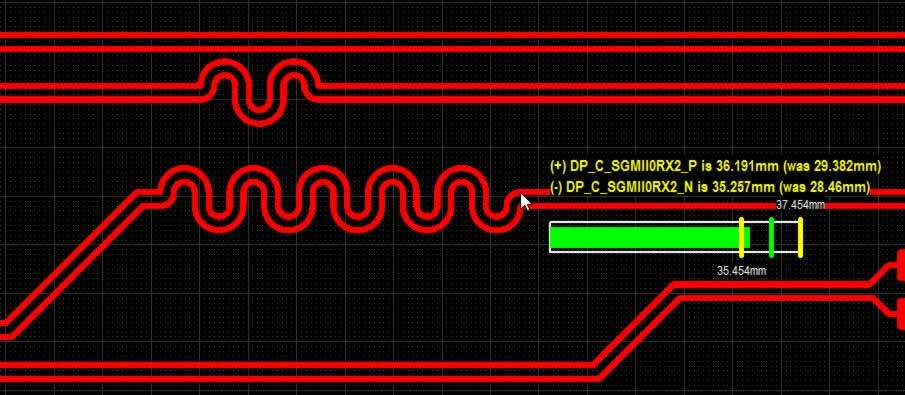

L'intégrité du signal est l'un des aspects de conception les plus critiques d'un circuit imprimé à 10 couches, notamment pour les applications à haut débit. Les concepteurs doivent minimiser la longueur du trajet du signal, router les paires différentielles avec précision et utiliser un contrôle d'impédance approprié. Pour maîtriser les interférences électromagnétiques, il est important de maintenir des plans de masse cohérents et d'éviter le croisement des trajets du signal sur des plans séparés.
Alimentation électrique et mise à la terre
Une alimentation et une mise à la terre adéquates sont essentielles à la stabilité du circuit. Des plans d'alimentation dédiés sont utilisés pour distribuer l'énergie aux différents composants, tandis que des plans de masse solides garantissent une chute de tension minimale et une suppression des interférences électromagnétiques. SprintPCB assure une distribution d'énergie optimale grâce à une gestion rigoureuse de ces plans lors de la fabrication.
Avantages des PCB à 10 couches
Les circuits imprimés 10 couches offrent plusieurs avantages par rapport aux circuits imprimés à couches inférieures, ce qui les rend idéaux pour les applications où performances, fiabilité et encombrement sont essentiels. Fabricant de circuits imprimés 10 couches de confiance, SprintPCB offre les avantages suivants dans son processus de fabrication :
Densité de circuit plus élevée
Un circuit imprimé à 10 couches peut accueillir davantage de composants et de circuits dans un encombrement réduit. Ceci est particulièrement avantageux pour les appareils modernes qui nécessitent des conceptions compactes sans sacrifier les performances.
Intégrité du signal améliorée
Grâce à davantage de couches disponibles pour le routage, les traces de signal peuvent être mieux gérées, ce qui réduit la diaphonie et garantit l'intégrité du signal dans les applications haute fréquence. Ceci est essentiel pour les applications nécessitant une transmission de données précise, comme dans les télécommunications ou l'informatique.
Meilleure gestion thermique
Les circuits imprimés multicouches, notamment les circuits imprimés 10 couches, offrent une meilleure dissipation thermique que les circuits imprimés simple ou double couche. Les couches supplémentaires permettent une répartition plus uniforme de la chaleur, évitant ainsi les points chauds et prolongeant la durée de vie des composants.
Augmentation de la puissance délivrée
Le fait de disposer de plans d'alimentation et de masse dédiés garantit une distribution d'énergie efficace à tous les composants, réduisant ainsi les fluctuations de puissance et garantissant la stabilité du circuit.
Applications des PCB à 10 couches
En raison de leur complexité et de leur polyvalence, les circuits imprimés 10 couches sont largement utilisés dans divers secteurs. Parmi les applications courantes, on peut citer :
Télécommunications
Dans les systèmes de télécommunications, où le transfert de données à haut débit est essentiel, les circuits imprimés à 10 couches fournissent l'intégrité du signal et le contrôle EMI nécessaires pour prendre en charge les applications haute fréquence.
Aérospatiale et défense
Les secteurs de l'aérospatiale et de la défense s'appuient sur les circuits imprimés à 10 couches pour leur grande fiabilité et leur capacité à gérer des circuits complexes dans des espaces confinés. Ces circuits imprimés sont souvent utilisés dans les systèmes radar, les équipements de navigation et les appareils de communication.
Électronique automobile
À mesure que les véhicules deviennent plus intelligents grâce aux systèmes avancés d'assistance à la conduite (ADAS) et aux technologies des véhicules électriques (VE), des circuits imprimés à 10 couches sont utilisés pour gérer l'électronique sophistiquée qui alimente ces systèmes.
Électronique grand public
Des smartphones aux consoles de jeux, les circuits imprimés 10 couches sont essentiels pour concevoir des appareils compacts et performants. La capacité à intégrer davantage de fonctionnalités dans un format plus compact est essentielle pour répondre à la demande des consommateurs en appareils plus fins et plus légers.
Pourquoi choisir SprintPCB comme fabricant de PCB à 10 couches ?
SprintPCB est un fabricant professionnel de circuits imprimés 10 couches, fort de nombreuses années d'expérience dans la production de circuits imprimés multicouches de haute qualité pour un large éventail d'industries. Voici pourquoi nous choisir :
Fabrication de précision
SprintPCB utilise des équipements et des techniques de pointe pour garantir que chaque circuit imprimé 10 couches est fabriqué selon les normes de qualité les plus strictes. Nos contrôles qualité rigoureux garantissent la fiabilité de chaque carte.
Personnalisation
Nous proposons des services de revue de conception approfondis, en étroite collaboration avec nos clients pour garantir la réalisation exacte de leurs projets. Notre expertise en fabrication nous permet de réaliser des projets complexes et de produire des circuits imprimés sur mesure, parfaitement adaptés à vos besoins.
Délai d'exécution rapide
Nous comprenons l'importance du respect des délais. SprintPCB propose des processus de production rapides et efficaces, sans compromis sur la qualité, garantissant ainsi la livraison de vos circuits imprimés 10 couches dans les délais.
Solutions rentables
En tant que fabricant leader de circuits imprimés 10 couches, SprintPCB propose des prix compétitifs sans compromettre la qualité de ses produits. Nos procédés de fabrication efficaces nous permettent de proposer des solutions abordables et adaptées à votre budget.
