Accueil > Ressources > Blogs > Options de finition de surface PCB : ENIG vs. cartes en or électrolytique 2024-05-16Journaliste: SprintPCB

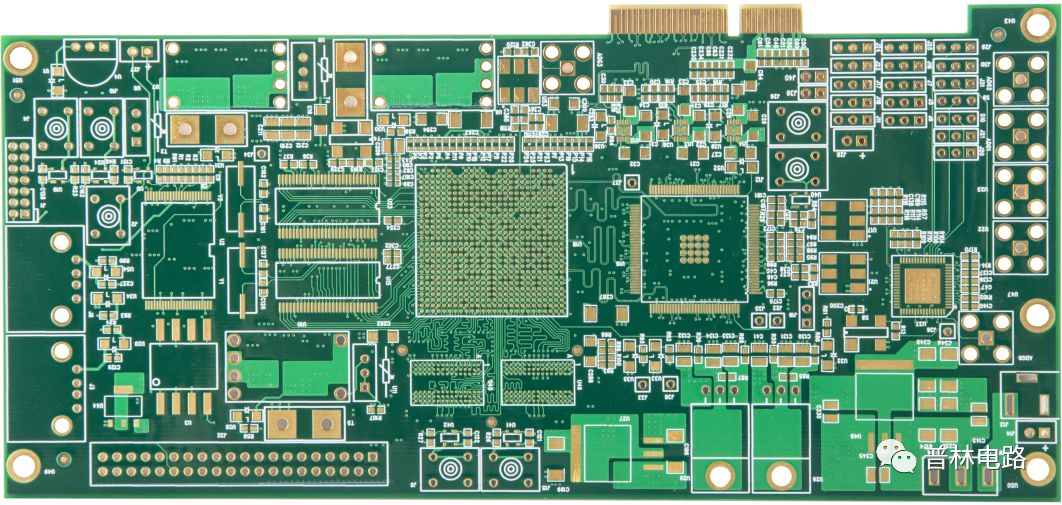

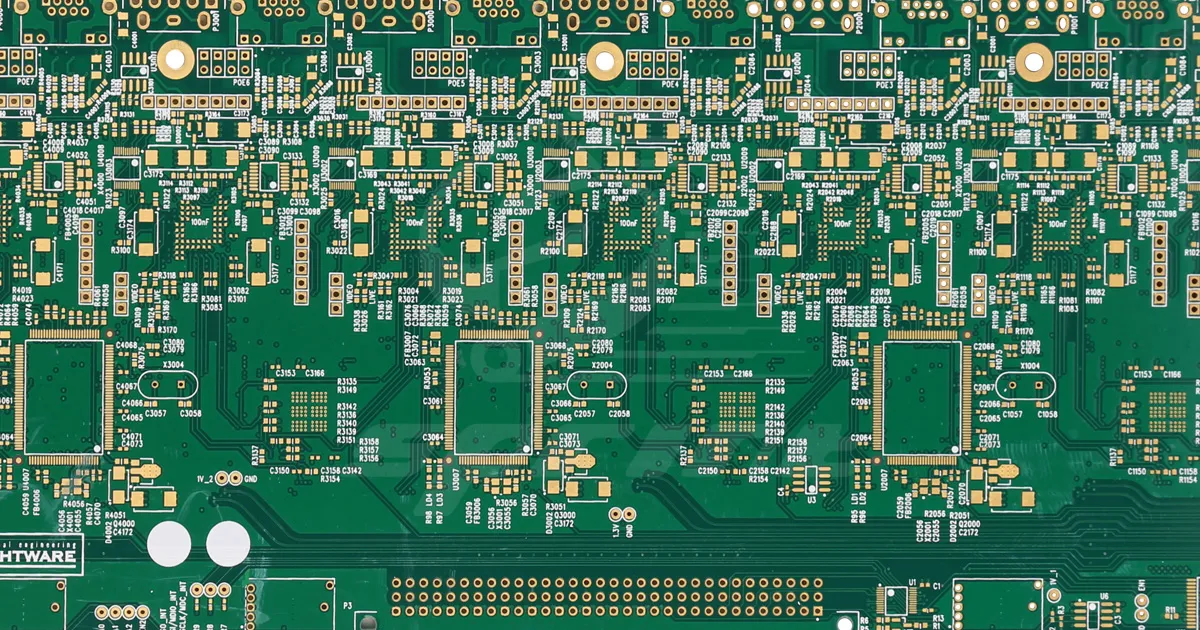

Les cartes HASL, généralement utilisées pour les prototypes de circuits imprimés multicouches (4 à 46 couches) de haute précision, trouvent des applications dans les secteurs des communications à grande échelle, de l'informatique, des équipements médicaux et de l'aérospatiale. Les doigts de connexion, composés de nombreux contacts conducteurs plaqués or, assurent la transmission du signal entre les modules mémoire et les supports, grâce à la haute résistance à l'oxydation et à la conductivité de l'or.

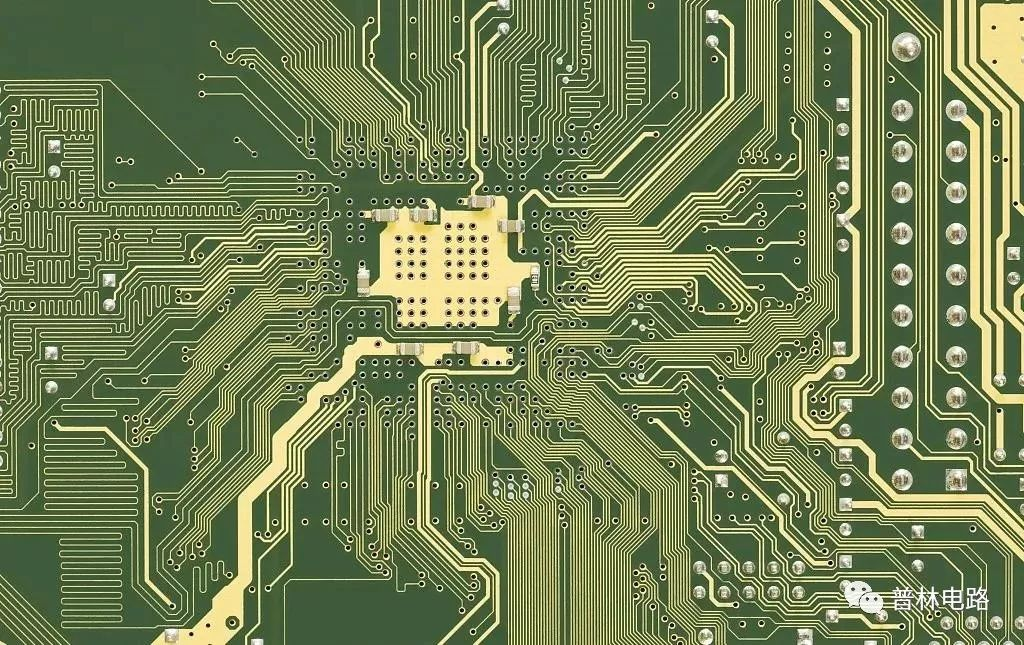

dans la technologie de montage en surface, notamment avec les composants 0603 et 0402 plus petits, la planéité des pastilles est cruciale pour la qualité de l'impression de la pâte à braser, ce qui influence considérablement le résultat du brasage par refusion. Ainsi, le placage à l'or sur toute la carte est courant dans les procédés CMS haute densité et ultra-miniatures. Les cartes plaquées or bénéficient également d'une durée de vie bien plus longue que les alliages plomb-étain, ce qui en fait un choix privilégié. Il est à noter qu'au stade du prototypage, la différence de coût entre les cartes plaquées or et celles en alliage plomb-étain est négligeable. Cependant, lorsque la largeur et l'espacement des pistes se réduisent à 2,5 mils, les courts-circuits des barbes d'or deviennent problématiques. De plus, à des fréquences de signal plus élevées, l'effet de peau (où les courants haute fréquence ont tendance à circuler près de la surface du conducteur) affecte plus significativement l'intégrité du signal dans les revêtements multicouches.
Pour résoudre ces problèmes avec le placage à l'or, les cartes ENIG présentent les caractéristiques suivantes : 1. L'ENIG présente une couleur jaune plus vive que l'or électrolytique, ce qui séduit les clients. 2. L'ENIG est plus facile à souder grâce à sa structure cristalline, ce qui réduit les soudures de mauvaise qualité et les réclamations des clients. 3. Avec l'ENIG, les signaux traversent la couche de cuivre, sans être affectés par l'effet de peau. 4. Élimine les barbes d'or susceptibles de provoquer des micro-courts-circuits. 5. Améliore l'adhérence entre le masque de soudure et le cuivre grâce au placage sélectif. 6. N'affecte pas l'espacement lors des ajustements de compensation. 7. Offre un meilleur contrôle des contraintes pour les processus de collage, bien que plus tendre que l'or électrolytique, ce qui le rend moins adapté aux doigts d'or résistants à l'usure. 8. Les cartes ENIG offrent une planéité et une durée de vie similaires à celles des cartes en or électrolytique.
