Dans le monde de l'électronique, les circuits imprimés (PCB) jouent un rôle crucial en fournissant une plateforme d'interconnexion pour les composants électroniques. Au fil des ans, les avancées technologiques ont conduit au développement de différents types de PCB, notamment les PCB à noyau métallique. Dans cet article, nous nous pencherons sur les PCB à noyau métallique et en comprendrons la définition, les types, les avantages et les applications.
Les PCB à noyau métallique, également appelés PCB à noyau métallique (MCPCB), sont un type de PCB spécialisé intégrant une couche de base métallique. Contrairement aux PCB traditionnels utilisant des substrats rigides ou flexibles en matériaux comme le FR-4 ou le polyimide, les PCB à noyau métallique utilisent des métaux comme l'aluminium ou le cuivre comme matériau de base. Cette couche de base métallique offre une meilleure conductivité thermique et une résistance mécanique accrue.Les différences entre les PCB à noyau métallique et les PCB FR-4 traditionnels (à base de résine époxy renforcée de fibres de verre)
Composition du matériau : Les circuits imprimés à cœur métallique utilisent un substrat métallique, généralement en aluminium ou en cuivre, tandis que les circuits imprimés FR-4 utilisent de la fibre de verre et de la résine. Cette différence de matériau affecte directement les performances et les caractéristiques du circuit imprimé. Capacité de gestion thermique : Les circuits imprimés à cœur métallique offrent une excellente conductivité thermique grâce à leur substrat métallique, permettant une dissipation thermique efficace. Cela constitue un avantage pour les applications à haute puissance et sensibles à la chaleur. En revanche, les circuits imprimés FR-4 ont une capacité de gestion thermique plus faible et peuvent nécessiter des solutions de dissipation thermique supplémentaires. Propriétés électriques : Le substrat métallique des circuits imprimés à cœur métallique présente une bonne conductivité électrique, réduisant l'impédance et les interférences de bruit lors de la transmission du signal. En comparaison, les circuits imprimés FR-4 ont une conductivité plus faible, ce qui peut nécessiter une conception de couche et des mesures d'intégrité du signal plus complexes pour garantir les performances électriques. Résistance mécanique : Grâce aux avantages du substrat métallique, les circuits imprimés à cœur métallique présentent généralement une résistance mécanique et une résistance aux chocs supérieures, ainsi qu'une meilleure résistance aux vibrations et aux impacts. Les circuits imprimés FR-4, en revanche, sont fragiles et peuvent nécessiter des mesures de protection mécanique supplémentaires dans certains environnements d'application. Complexité de fabrication : En raison de la nature unique du substrat métallique, le procédé de fabrication des circuits imprimés à noyau métallique est complexe et nécessite des procédés et équipements spécifiques pour la liaison et le traitement du métal avec les autres couches. En revanche, les circuits imprimés FR-4 suivent des procédés de fabrication standardisés, ce qui réduit leur complexité de fabrication.Les types de PCB à noyau métallique :
Les PCB à noyau métallique sont un type particulier de circuits imprimés offrant des performances et des avantages uniques grâce à l'intégration d'une couche de base métallique dans leur construction. Voici quelques types courants de PCB à noyau métallique :

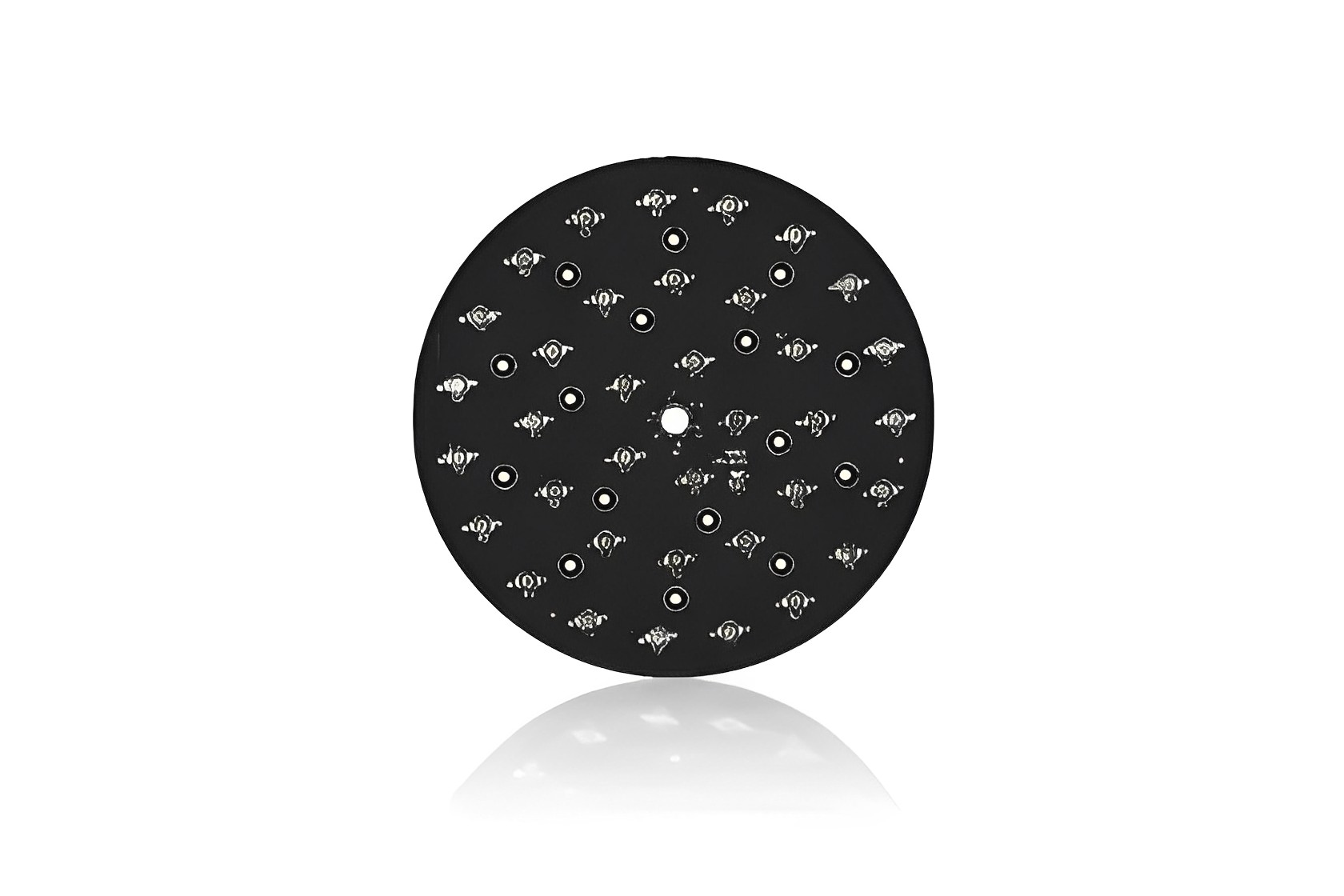

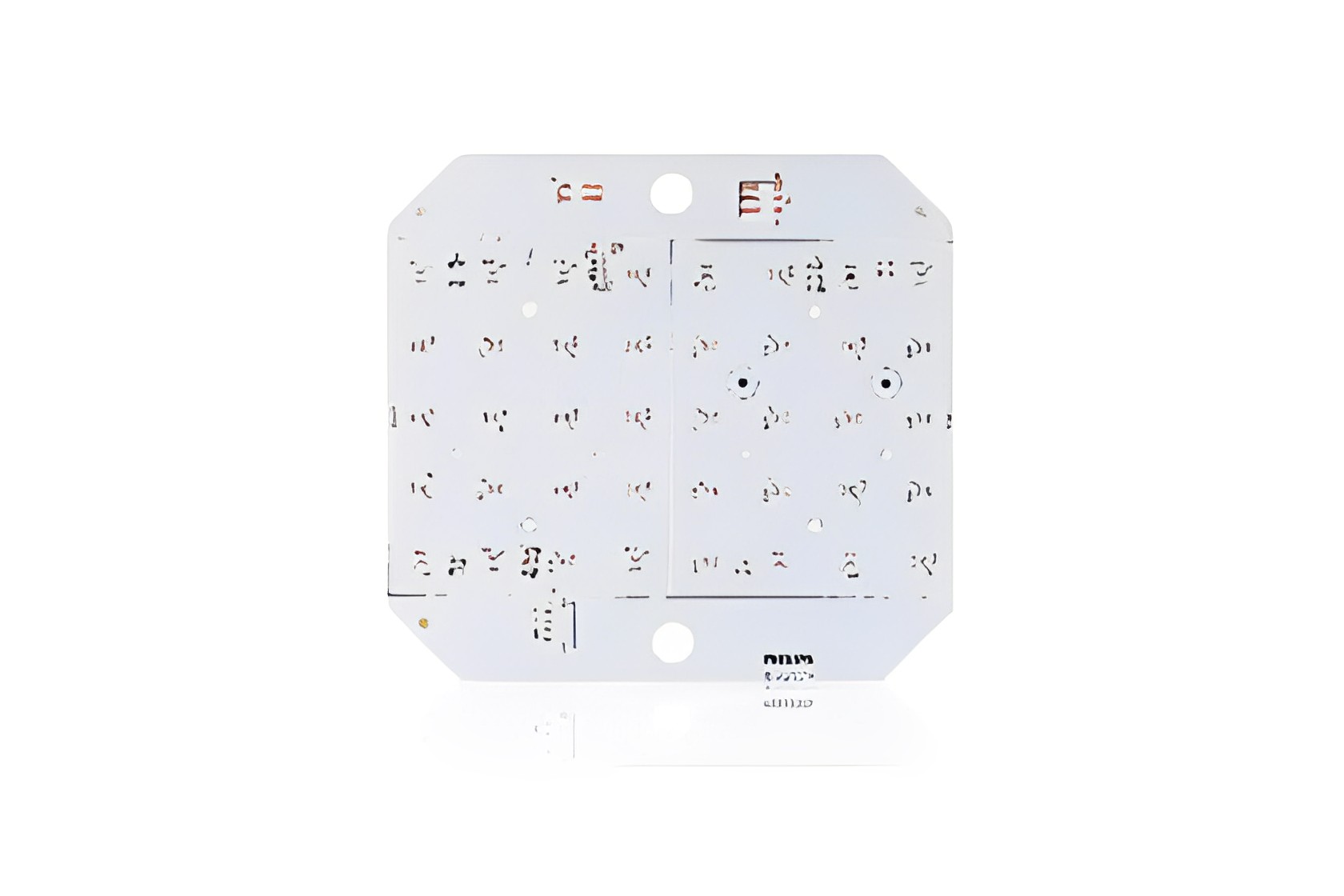

Circuits imprimés à base d'aluminium : Les circuits imprimés à base d'aluminium sont les plus courants et les plus utilisés parmi les circuits imprimés à noyau métallique. Ils utilisent l'aluminium comme matériau de base, offrant une excellente conductivité thermique et une excellente résistance mécanique. Ils conviennent généralement aux applications d'alimentation générale, à l'éclairage LED et aux dissipateurs thermiques électroniques.
Circuits imprimés à base de cuivre : Les circuits imprimés à base de cuivre sont un autre type courant de circuits imprimés à noyau métallique. Comparés aux circuits imprimés à base d'aluminium, les circuits imprimés à base de cuivre présentent une conductivité thermique et électrique plus élevée, ce qui les rend plus adaptés aux applications haute puissance et aux circuits haute fréquence. Ils sont couramment utilisés dans les amplificateurs de puissance, les équipements de communication haut débit et les appareils électroniques à radiofréquence. Circuits imprimés à base de fer : Les circuits imprimés à base de fer sont moins utilisés, mais ont néanmoins des applications spécifiques. Leur perméabilité magnétique plus élevée les rend adaptés aux composants et capteurs magnétiques dans des applications spécialisées. Circuits imprimés à base de nickel : Les circuits imprimés à base de nickel offrent une bonne résistance à la corrosion et une bonne stabilité à haute température, ce qui les rend populaires pour les applications aux exigences environnementales particulières. Ils sont couramment utilisés dans l'aérospatiale, le secteur militaire et les appareils électroniques haute température. Circuits imprimés à base d'alliage : Les circuits imprimés à base d'alliage sont un type de circuit imprimé à noyau métallique qui combine différents métaux. En ajustant la composition de l'alliage, des exigences de performance spécifiques peuvent être atteintes. Les circuits imprimés à base d'alliage sont utilisés dans des applications spécialisées, telles que les dispositifs électroniques à haute densité de puissance et les composants électroniques dans des environnements spécifiques. Il est important de noter que différents types de circuits imprimés à noyau métallique conviennent à différentes applications et environnements. Le choix du type approprié dépend des exigences spécifiques du projet, telles que la consommation d'énergie, les besoins en gestion thermique et la compatibilité électromagnétique. Les ingénieurs concepteurs sélectionnent généralement le type de circuit imprimé à noyau métallique le plus adapté en fonction des exigences et des contraintes du projet afin de garantir des performances et une fiabilité optimales.
L'un des principaux avantages des circuits imprimés à cœur métallique réside dans leur excellente gestion thermique. Le cœur métallique assure une dissipation efficace de la chaleur générée par les composants de puissance, évitant ainsi la surchauffe et améliorant la fiabilité globale du système. Grâce à leur conductivité thermique supérieure, les circuits imprimés à cœur métallique sont parfaitement adaptés aux applications haute puissance. Ils supportent des courants plus élevés et dissipent la chaleur plus efficacement, ce qui les rend idéaux pour les appareils électroniques de puissance, les systèmes d'éclairage LED et les applications automobiles. Les circuits imprimés à cœur métallique offrent une solution légère et compacte pour les assemblages électroniques. L'utilisation de cœurs métalliques permet de réduire l'épaisseur de la carte tout en préservant l'intégrité structurelle, permettant ainsi aux concepteurs de créer des produits plus compacts et peu encombrants. Les circuits imprimés à cœur métallique présentent une excellente résistance mécanique et une grande durabilité, les rendant résistants à la déformation et aux fissures. Cela garantit la fiabilité et la longévité des appareils électroniques, même dans des conditions de fonctionnement difficiles.Applications des circuits imprimés à noyau métallique :
Éclairage LED : Les circuits imprimés à noyau métallique sont largement utilisés dans l'industrie de l'éclairage LED. En raison de la chaleur importante générée lors du fonctionnement des luminaires LED, leur excellente conductivité thermique en fait un choix idéal. Ils transfèrent efficacement la chaleur des puces LED au dissipateur thermique, assurant une dissipation thermique efficace, prolongeant ainsi la durée de vie des luminaires LED et améliorant leurs performances et leur fiabilité. Électronique automobile : Dans le domaine de l'électronique automobile, les circuits imprimés à noyau métallique trouvent de nombreuses applications dans les éclairages de véhicules, les modules de commande électronique embarqués et les véhicules électriques. Les conditions difficiles de l'environnement automobile, notamment les températures et les vibrations élevées, exigent une gestion thermique et une résistance mécanique supérieures, ce que les circuits imprimés à noyau métallique offrent. Cela garantit la stabilité et la fiabilité des appareils électroniques des automobiles. Équipements de communication : Les circuits imprimés à noyau métallique jouent un rôle crucial dans les équipements de communication. Ils sont utilisés dans les stations de base, les modules radiofréquence, les commutateurs réseau et autres applications haute puissance et haute fréquence. Ils dissipent efficacement la chaleur, assurent une transmission stable du signal et offrent de meilleures performances, répondant aux exigences des conceptions haute densité et compactes des appareils de communication. Panneaux solaires : Les circuits imprimés à noyau métallique sont utilisés dans la fabrication de panneaux solaires comme supports et connexions pour les cellules solaires. Ils assurent la stabilité structurelle des composants électroniques et permettent un transfert efficace du courant des modules solaires vers les autres composants. De plus, leurs excellentes capacités de dissipation thermique contribuent à maintenir la température de fonctionnement des cellules solaires dans la plage idéale, améliorant ainsi le rendement de conversion énergétique. Autres domaines d'application : Outre les domaines mentionnés précédemment, les circuits imprimés à noyau métallique trouvent de nombreuses applications dans de nombreux autres secteurs. Par exemple, ils sont utilisés dans les appareils électroniques de forte puissance, les modules d'alimentation, les disques durs d'ordinateur, les équipements médicaux, l'électronique aérospatiale, etc. Leur gestion thermique et leur fiabilité en font le choix privilégié pour les composants critiques de ces industries. Ils offrent des avantages significatifs par rapport aux circuits imprimés traditionnels, notamment en termes de gestion thermique, de durabilité et de compacité. Leur construction unique, intégrant une couche de base métallique, les rend idéaux pour les applications nécessitant une dissipation thermique efficace et une capacité de gestion de puissance élevée. À mesure que la technologie continue de progresser, les circuits imprimés à noyau métallique sont susceptibles de jouer un rôle de plus en plus important dans l’industrie électronique, permettant le développement d’appareils électroniques plus puissants, plus fiables et plus compacts.
