Accueil > Ressources > Blogs > Dévoilement des techniques de routage des circuits imprimés : comment éviter les problèmes de routage courants 2024-08-29Journaliste: SprintPCB

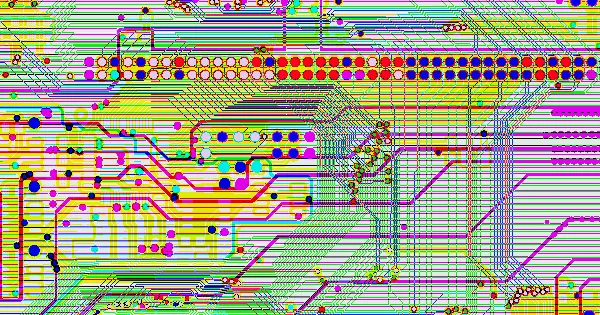

Le routage des circuits imprimés est le processus essentiel de connexion des composants électroniques sur un circuit imprimé, déterminant l'efficacité et la précision de la transmission des signaux entre les composants. Le routage agit comme une « autoroute » pour ces signaux, acheminant les flux d'informations et assurant une communication fluide entre les composants. Un bon routage des circuits imprimés préserve non seulement l'intégrité du signal, mais prévient également les interférences et les interruptions de signal, garantissant ainsi la stabilité et la fiabilité de l'ensemble du système.
1. Optimisation des chemins de signaux : Le routage sur un circuit imprimé sert de conduit aux signaux électriques, garantissant une propagation efficace de la tension ou du courant entre les différentes parties du circuit. La conception du chemin de signaux doit tenir compte de la distance la plus courte, du nombre minimal de vias et d'une largeur appropriée afin d'éviter les désadaptations d'impédance et la réflexion du signal.
2. Conception des couches d'alimentation et de masse : Les couches d'alimentation et de masse sont essentielles à la conception des circuits imprimés. Leur symétrie et leur centrage contribuent à réduire les interférences électromagnétiques (IEM) et à maintenir la stabilité mécanique. De plus, la fourniture de couches de routage dédiées aux signaux critiques permet de réduire les zones de boucle et de garantir la qualité du signal.
3. Routage des paires différentielles et traitement des signaux d'horloge : Les signaux de paires différentielles à haut débit nécessitent des longueurs de pistes égales pour maintenir l'équilibre d'impédance et minimiser le biais. Pour les signaux d'horloge et autres signaux critiques, un routage d'impédance contrôlé et une adaptation de longueur appropriée sont essentiels pour éviter les incertitudes de synchronisation et les défauts d'alignement des signaux.
Routage manuel : les concepteurs doivent tracer les itinéraires manuellement, ce qui permet un contrôle précis de la position et de la longueur de chaque trace. Bien que cette méthode puisse optimiser les chemins de signaux pour les itinéraires critiques et réduire les interférences, elle est chronophage et moins efficace pour les conceptions complexes.
Routage automatisé : s'appuie sur des algorithmes intégrés aux logiciels de conception de circuits imprimés pour générer rapidement des chemins de connexion, améliorant ainsi l'efficacité et la cohérence de la conception. Ce routage est adapté aux conceptions simples ou aux connexions basiques. Cependant, le routage automatisé peut entraîner des traces plus longues, des problèmes d'intégrité du signal et une disposition des composants sous-optimale, notamment dans les conceptions à haute densité.
Bien que les outils de routage automatisés améliorent l'efficacité, le routage manuel reste indispensable pour les conceptions complexes, notamment pour les circuits haute fréquence ou les cartes multicouches. Les concepteurs utilisent souvent une combinaison de routage automatisé et manuel pour garantir l'intégrité du signal et la stabilité du système dans les parties critiques du circuit.
1. Amélioration des performances et de la stabilité du circuit : un routage bien conçu garantit une transmission efficace du signal entre les composants, réduisant les retards et la distorsion, améliorant ainsi la vitesse globale et la réactivité du circuit.
2. Optimisation de l'intégrité du signal : un routage approprié maintient la qualité des signaux électriques, évitant la distorsion et garantissant une transmission précise des informations, ce qui est crucial dans les circuits à haut débit.
3. Réduction des interférences et de la diaphonie : un routage efficace minimise le risque d'interférences électromagnétiques et de diaphonie en espaçant correctement les traces et en évitant les composants sensibles, en protégeant la qualité du signal et en empêchant le couplage indésirable du signal.
4. Maintien de la fiabilité : un routage réfléchi réduit la réflexion du signal, le bruit et les problèmes de distribution d'énergie, garantissant une alimentation électrique stable aux composants et empêchant l'instabilité des performances ou la défaillance prématurée des composants.
1. Distorsion et retard du signal : un mauvais routage peut entraîner une inadéquation d'impédance, une réflexion du signal ou des traces excessivement longues, ce qui entraîne des changements de forme d'onde du signal et des problèmes de synchronisation qui ont un impact sur la communication des composants et les performances du circuit.
2. Interférences et bruit : un routage incorrect peut exposer les traces à des interférences provenant de composants adjacents ou de sources externes, introduisant du bruit et réduisant la qualité du signal, entraînant des erreurs de transmission de données.
3. Fiabilité réduite : les circuits mal acheminés sont plus sujets aux pannes, pouvant potentiellement rencontrer des chutes de tension inattendues, des problèmes thermiques ou des connexions endommagées, entraînant des dysfonctionnements de l'équipement ou une dégradation des performances.
Différents types de signaux nécessitent une gestion prioritaire lors de la conception des circuits imprimés. Les signaux critiques, tels que les petits signaux analogiques, les signaux à haut débit et les signaux d'horloge, doivent être routés en priorité. Ces signaux sont sensibles au bruit et aux interférences, ce qui nécessite des couches de routage spécifiques et des zones de boucle minimales. Le routage manuel, le blindage et le maintien d'un espacement sûr sont des mesures efficaces pour garantir la qualité du signal.
Les pistes de terre doivent être plus larges que les pistes d'alimentation, qui doivent elles-mêmes être plus larges que les pistes de signal. Pour une carte en cuivre de 28 g, une piste de 1 mm de largeur transporte généralement un courant de 1 A. Les pistes de terre doivent être acheminées de manière dense et alignées parallèlement aux pistes de signal afin de minimiser les interférences et le bruit, garantissant ainsi l'intégrité du signal.
Lors de la conception de circuits imprimés, il est crucial d'éviter de mélanger les pistes de signaux avec les pistes d'alimentation. Les pistes de signaux doivent être éloignées des pistes d'alimentation afin d'éviter les interférences dues au bruit électrique. Pour les signaux haute fréquence, le routage doit être court et direct afin de réduire les délais et les pertes de transmission. Les pistes de masse et d'alimentation doivent être séparées pour éviter les interférences mutuelles, notamment dans les circuits haute puissance et haute fréquence.
Le routage autour des oscillateurs (quartz) doit éviter les zones vides, notamment sous l'oscillateur, et rester à l'écart des sections d'alimentation. Cela évite les interférences entre les signaux d'alimentation et d'horloge, qui pourraient les déformer et affecter la stabilité globale du circuit. De même, le routage des signaux sensibles (tels que les signaux analogiques) doit être séparé des signaux numériques. L'isolation des masses analogiques et numériques peut être réalisée à l'aide de perles de ferrite ou de résistances de zéro ohm pour éviter les interférences.
Les angles vifs et les pistes à angle droit dans le routage de signaux à haut débit peuvent provoquer des discontinuités d'impédance. Les angles droits peuvent agir comme des charges capacitives sur les pistes, ralentissant ainsi les temps de montée du signal, notamment dans les applications à haut débit et haute fréquence. Il est conseillé d'éviter les angles ou, si nécessaire, d'utiliser des angles de 135° pour les courbes.
Les paires différentielles, utilisées pour la transmission de données, nécessitent des longueurs de traces égales et des chemins de routage similaires et rapprochés afin de réduire les interférences en mode commun. Les paires différentielles doivent être acheminées séparément des signaux asymétriques afin d'éviter tout croisement ou chevauchement, source d'interférences.
La zone de boucle formée par les traces de signal et leurs chemins de retour doit être minimisée. Des zones de boucle plus petites réduisent le risque de rayonnement externe et d'interférences provenant de sources externes. Assurez-vous que les masses de signal ne sont pas divisées et utilisez des vias si nécessaire pour minimiser la boucle de masse.
Les pistes serpent permettent d'ajuster les délais afin de respecter les exigences de synchronisation, mais elles peuvent dégrader la qualité du signal et altérer les délais de transmission. Si un routage serpent est requis, maintenez un rayon de courbure minimal et assurez-vous que l'espacement des pistes est quatre fois supérieur à leur largeur afin de réduire la diaphonie. L'adaptation d'impédance est essentielle dans les circuits à haut débit pour minimiser la réflexion et les interférences du signal, garantissant ainsi son intégrité.
Une conception soignée des lignes électriques est essentielle pour réduire les interférences de signaux et les interférences électromagnétiques. Les lignes électriques doivent être larges et courtes afin de réduire la résistance et l'inductance, garantissant ainsi une alimentation électrique stable. Les lignes de terre doivent être proches des lignes de signaux et former des boucles pour assurer de bons chemins de retour, minimisant ainsi les zones de boucle de signal.
Une fois la conception du routage du circuit imprimé terminée, l'analyse par simulation et la vérification du prototype sont des étapes essentielles. La simulation permet d'évaluer les performances et la stabilité du routage, d'identifier les interférences potentielles et d'effectuer des ajustements en temps opportun. Cela réduit considérablement les erreurs de conception et améliore la fiabilité du circuit.
Le routage de circuits imprimés est à la fois un art et une discipline technique. Un routage réfléchi garantit des performances optimales des circuits, l'intégrité du signal et la stabilité à long terme du système. Chez SprintPCB, fabricant leader de circuits imprimés , nous comprenons qu'obtenir les meilleurs résultats exige non seulement une technologie de pointe, mais aussi une expertise en conception et en fabrication. Les concepteurs doivent tenir compte des caractéristiques électriques, de la structure mécanique et des techniques de fabrication pour garantir une conception de circuits efficace et fiable. En tant que fabricant de circuits imprimés de premier plan , SprintPCB s'engage à fournir des solutions de haute qualité répondant aux normes de performance et de fiabilité les plus strictes.
