Le guide ultime de la conception de circuits RF : garantir la stabilité et la fiabilité
2024-08-15Journaliste: SprintPCB

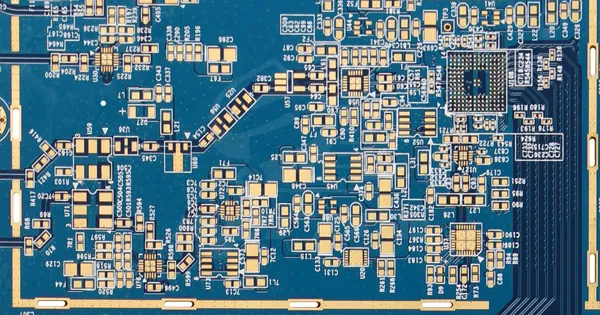

La conception de circuits imprimés RF est un aspect crucial et complexe de l'ingénierie électronique, dont les performances affectent directement le fonctionnement global du système. Les caractéristiques haute fréquence des signaux RF imposent des exigences strictes en matière de conception de circuits. Cet article explore les principes clés de la conception de circuits imprimés RF , aidant ainsi les concepteurs à optimiser leurs conceptions dans des projets concrets afin de garantir les performances attendues du circuit.
1. Intégrité du signal : optimisation des chemins de signaux haute fréquence
Dans les circuits imprimés RF, l'intégrité du signal (IS) est un problème majeur. En raison de la fréquence élevée des signaux RF, même de petites erreurs de conception peuvent entraîner une réflexion, une perte ou un retard du signal, affectant ainsi les performances du circuit.
1.1 Conception à chemin court
Lors de la conception de circuits imprimés RF, les lignes de signaux RF doivent être aussi courtes que possible. En effet, des trajets plus longs augmentent le délai de transmission, et la transmission du signal sur de longues distances peut facilement entraîner des pertes par réflexion et par rayonnement. Un trajet court réduit non seulement le temps de transmission, mais minimise également les effets d'inductance et de capacité parasites liés à la longueur de la ligne, améliorant ainsi l'intégrité du signal.
1.2 Adaptation d'impédance
Une inadéquation d'impédance dans les circuits imprimés RF peut entraîner une réflexion du signal, affectant ainsi sa stabilité. Il est donc crucial de s'assurer que l'impédance caractéristique de la piste correspond à l'impédance de charge lors de la conception. Ceci est généralement obtenu en ajustant la largeur de la piste, l'épaisseur du matériau diélectrique et l'espacement des pistes. Une adaptation précise de l'impédance peut minimiser la réflexion et améliorer la stabilité de la transmission du signal.
1.3 Angles de trace
Lors du routage des signaux RF sur un circuit imprimé RF, il est conseillé d'éviter les angles droits, car ils provoquent une réflexion du signal et augmentent les pertes de transmission. Il est préférable d'utiliser des courbes à 45 degrés ou plus lisses, qui réduisent la réflexion du signal dans les angles et les pertes haute fréquence.
2. Intégrité de l'alimentation : concevoir une alimentation électrique stable
L'intégrité de l'alimentation (IP) est aussi importante que l'intégrité du signal dans les circuits imprimés RF. Une alimentation stable affecte non seulement la stabilité globale du circuit, mais aussi directement la qualité du signal RF.
2.1 Sélection et placement des condensateurs de découplage
Dans les circuits imprimés RF, les condensateurs de découplage doivent être placés à proximité de chaque nœud d'alimentation critique. Ces condensateurs filtrent le bruit haute fréquence de l'alimentation, fournissant ainsi un signal d'alimentation propre au circuit. Lors de l'implantation, les condensateurs de découplage doivent être placés au plus près des broches d'alimentation afin de minimiser l'impact des inductances parasites.
2.2 Conception du plan d'alimentation et de masse
Pour garantir la stabilité de l'alimentation dans la conception des circuits imprimés RF, le plan d'alimentation et le plan de masse doivent être étroitement couplés, ce qui réduit l'inductance parasite de l'alimentation et minimise l'impact du bruit de puissance sur les signaux. Un couplage étroit entre le plan d'alimentation et le plan de masse forme également un chemin d'alimentation à faible impédance, garantissant la stabilité de l'alimentation en fonctionnement à haut débit.
2.3 Conception du réseau de distribution d'énergie (PDN)
Le PDN est un élément essentiel de la conception d'un circuit imprimé RF, chargé de distribuer l'énergie du module d'alimentation à chaque partie du circuit. Lors de la conception du PDN, il est important de prendre en compte la distribution de l'énergie, le placement des condensateurs de découplage et le couplage entre les couches d'alimentation et de masse afin de garantir l'intégrité et la stabilité du signal d'alimentation.
3. Conception du plan de masse : optimisation des chemins de retour du signal
Le plan de masse des circuits imprimés RF assure non seulement un chemin de retour du courant, mais sert également de blindage et d'isolation contre les interférences électromagnétiques. Un plan de masse bien conçu peut améliorer efficacement l'immunité du circuit aux interférences.
3.1 Maintien de l'intégrité du plan de masse
Les concepteurs doivent éviter de diviser le plan de masse lors de la conception de circuits imprimés RF, car cela perturbe le chemin de retour du signal, ce qui augmente sa longueur et peut entraîner des réflexions et des interférences. Il est donc crucial de maintenir la continuité et l'intégrité du plan de masse, en particulier dans les zones à signaux denses, où il ne doit pas être coupé par des vias ou d'autres pistes.
3.2 Conception de circuits imprimés multicouches
Dans les circuits imprimés RF haute densité, l'utilisation de circuits imprimés multicouches permet de séparer efficacement les couches de signal des couches de masse, réduisant ainsi la diaphonie et les interférences électromagnétiques. Dans ces conceptions, les plans d'alimentation et de masse sont généralement placés sur des couches adjacentes pour assurer un bon couplage, réduisant ainsi les interférences électromagnétiques.
3.3 Couplage entre la couche de signal et la couche de masse
Un couplage étroit entre les couches de signal et de masse dans la conception des circuits imprimés RF permet de réduire les effets d'inductance et de capacité parasites sur les signaux, de raccourcir le trajet de retour et d'assurer leur stabilité. Par conséquent, lors de la conception, la distance entre la couche de signal et la couche de masse doit être aussi courte que possible afin d'améliorer la fiabilité de la transmission du signal.
4. Interférences et compatibilité électromagnétiques (EMI/EMC) : Contrôle de l'environnement électromagnétique
Les circuits imprimés RF fonctionnant dans des environnements haute fréquence sont sensibles aux interférences électromagnétiques (EMI) et peuvent également être sources de bruit électromagnétique. Une bonne conception EMI/CEM permet de réduire les interférences électromagnétiques et de garantir le bon fonctionnement du circuit.
4.1 Mesures de protection
Dans les circuits imprimés RF, le blindage est l'un des moyens les plus efficaces de prévenir les interférences électromagnétiques. L'utilisation de blindages métalliques ou l'ajout de couches de blindage lors de la conception du circuit imprimé permet d'isoler le bruit électromagnétique entre le circuit et l'environnement extérieur. De plus, des lignes de blindage peuvent être ajoutées aux zones sensibles pour renforcer la capacité anti-interférence.
4.2 Application des filtres
Dans la conception de circuits imprimés RF, des filtres sont souvent nécessaires aux nœuds clés, notamment aux entrées d'alimentation ou sur les chemins de signaux sensibles. Ces filtres peuvent supprimer efficacement le bruit haute fréquence, l'empêchant ainsi de se propager dans le circuit et améliorant ainsi sa compatibilité électromagnétique.
4.3 Éviter le couplage de bruit
Lors de la conception de circuits imprimés RF, les lignes de signaux bruyantes ne doivent pas être parallèles ni croisées avec les lignes de signaux sensibles. Une conception rationnelle permet de réduire le couplage entre les zones à fort bruit et les zones sensibles, empêchant ainsi les interférences électromagnétiques d'affecter les signaux.
5. Conception des tracés et de l'espacement : optimisation des chemins de transmission du signal
La conception des pistes de signal dans les circuits imprimés RF affecte directement la qualité de la transmission du signal. Une conception judicieuse des pistes permet de réduire les pertes de signal et les interférences, garantissant ainsi la stabilité des performances du circuit.
5.1 Largeur de trace
La largeur de la piste dans la conception d'un circuit imprimé RF doit être déterminée en fonction de la fréquence du signal et de la constante diélectrique du matériau du circuit imprimé. En général, plus la fréquence du signal est élevée, plus la piste doit être large afin de réduire les pertes de transmission. La modification de la largeur de la piste doit également tenir compte de l'adaptation d'impédance, afin d'éviter les discontinuités d'impédance dues aux variations de largeur, qui peuvent entraîner une réflexion du signal.
5.2 Espacement des traces
Lors de la conception de circuits imprimés RF haute fréquence, l'espacement entre les différentes lignes de signaux doit être suffisamment important pour réduire la diaphonie. En particulier, lors de la transmission de signaux à haut débit, l'effet de couplage entre les lignes de signaux peut dégrader la qualité du signal. Il convient donc d'augmenter l'espacement autant que possible ou d'utiliser des pistes de blindage pour réduire la diaphonie.
5.3 Traces de signaux différentiels
Pour certains signaux RF haute fréquence sur PCB, comme les lignes de données série haut débit, la transmission différentielle peut être utilisée. Les signaux différentiels offrent une forte résistance aux interférences externes et peuvent également réduire le rayonnement des lignes de signaux vers l'environnement. Lors de la conception de PCB RF, la longueur des traces de signaux différentiels doit être constante afin d'éviter les différences de délai de transmission.
6. Erreurs de mise en page courantes et méthodes pour les éviter
Dans la conception pratique de circuits imprimés RF, certaines erreurs de disposition courantes peuvent entraîner une baisse des performances du circuit. Voici quelques problèmes courants et comment les éviter :
6.1 Ignorer l'intégrité du plan de masse
Certains concepteurs négligent l'intégrité du plan de masse lors de la configuration, ce qui entraîne des interruptions du trajet du signal. Assurez la continuité du plan de masse et minimisez les découpes. Un plan de masse incomplet peut augmenter le trajet de retour du signal et provoquer des interférences électromagnétiques inutiles.
6.2 Ne pas prendre en compte le chemin de retour du signal
Un chemin de retour du signal mal conçu dans la conception des circuits imprimés RF peut entraîner des interférences électromagnétiques inutiles. Planifiez soigneusement ce chemin de retour pour qu'il soit aussi court et direct que possible. Des chemins de retour mal planifiés augmentent l'inductance parasite, affectant ainsi la stabilité du signal.
6.3 Utilisation excessive des vias
Lors de la conception de circuits imprimés RF, l'utilisation de vias doit être minimisée. Chaque via augmente les effets d'inductance et de capacité parasites du signal, affectant ainsi la qualité de sa transmission. Un nombre excessif de vias, notamment sur les trajets de signaux haute fréquence, peut dégrader considérablement la qualité du signal. La conception de circuits imprimés RF est un processus complexe et extrêmement rigoureux. En suivant les principes de conception de circuits imprimés RF décrits ci-dessus, les concepteurs peuvent réduire efficacement les interférences électromagnétiques, garantir l'intégrité de la transmission du signal et la stabilité de l'alimentation, améliorant ainsi les performances de l'ensemble du circuit. Dans le cadre de projets pratiques, les concepteurs doivent continuellement optimiser la configuration en fonction de scénarios d'application spécifiques afin d'obtenir les meilleurs résultats de conception de circuits imprimés RF. Notre partenariat avec SprintPCB garantit l'application rigoureuse de ces principes de conception, vous offrant ainsi des solutions de circuits imprimés RF de haute qualité répondant aux exigences strictes de l'électronique moderne.
