Tout ce que vous devez savoir sur les spécifications, les paramètres et les avantages des PCB

2024-05-22Journaliste: SprintPCB

Les circuits imprimés (PCB) assurent la fonctionnalité des circuits en connectant des composants électroniques entre eux. Cet article présente en détail les caractéristiques techniques et les applications des circuits imprimés, notamment leurs spécifications, leurs paramètres, leurs fonctionnalités, leurs avantages et leurs scénarios d'application.

1. Spécifications du PCB

Les circuits imprimés sont disponibles dans une variété de spécifications et de modèles. Selon les besoins des applications et la taille des appareils électroniques, différents modèles et spécifications peuvent être sélectionnés. Les spécifications courantes incluent les circuits imprimés simple face, double face et multicouches. Parmi ces derniers, les circuits imprimés multicouches sont fabriqués par empilement de plusieurs couches de circuits imprimés, permettant des configurations de circuits plus complexes et des niveaux d'intégration plus élevés.

2. Paramètres du produit

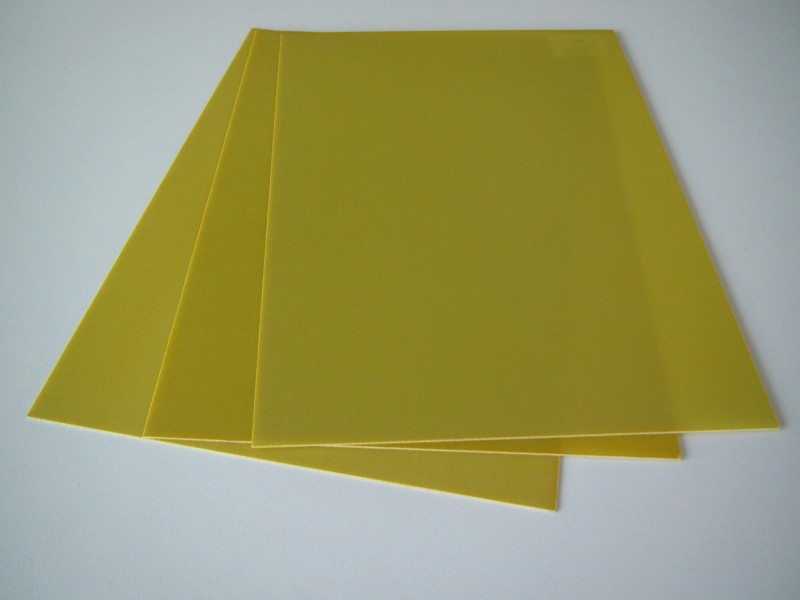

Matériaux : Les circuits imprimés utilisent généralement des matériaux renforcés de fibre de verre, tels que le FR-4, qui présentent de bonnes propriétés d'isolation et une bonne résistance mécanique. Épaisseur : L'épaisseur des circuits imprimés varie généralement de 0,2 mm à 6,0 mm, avec différentes épaisseurs choisies en fonction des besoins spécifiques. Largeur et espacement des lignes : La largeur et l'espacement des lignes des circuits imprimés déterminent la conductivité de la carte et la vitesse de transmission du signal, atteignant généralement 0,1 mm. Diamètre des trous : Le diamètre des trous sur les circuits imprimés est utilisé pour l'installation des composants et la réalisation des connexions des circuits, les diamètres courants étant de 0,3 mm et 0,4 mm. Spécifications du PCB

3. Caractéristiques du produit

Haute fiabilité : les circuits imprimés sont fabriqués selon des procédés professionnels et un contrôle qualité rigoureux, ce qui leur confère une fiabilité et une stabilité élevées, capables de fonctionner dans des environnements difficiles. Haute densité : les circuits imprimés permettent une disposition précise des composants et une intégration poussée, améliorant ainsi les performances et la fonctionnalité des appareils électroniques. Bonne conductivité : les circuits imprimés utilisent des fils métalliques pour connecter les composants électroniques, offrant une bonne conductivité pour une transmission de signaux à haut débit et une sortie de courant stable. Facilité de fabrication et d'assemblage : les circuits imprimés utilisent des procédés de fabrication standardisés et des équipements d'assemblage automatisés, améliorant considérablement l'efficacité de la production et la qualité des produits.

4. Avantages du produit

Français : Performances améliorées : Les circuits imprimés permettent une disposition précise des composants et une intégration élevée, réduisant la longueur du circuit et le temps de transmission du signal, améliorant ainsi les performances et la vitesse de réponse des appareils électroniques. Réduction des coûts : Les processus de fabrication standardisés et automatisés des circuits imprimés réduisent considérablement les coûts de production et améliorent l'efficacité de la production. Facilité de maintenance et de mise à niveau : Les composants des circuits imprimés peuvent être facilement démontés et remplacés, ce qui facilite la maintenance et la mise à niveau des appareils électroniques et prolonge la durée de vie du produit. Respect de l'environnement : Les circuits imprimés utilisent des procédés de soudure sans plomb et des matériaux respectueux de l'environnement, répondant aux normes environnementales et réduisant la pollution.

5. Scénarios d'application

Les circuits imprimés sont largement utilisés dans les appareils électroniques de divers domaines, tels que les équipements de communication, les ordinateurs, l'électronique grand public et les appareils médicaux. Équipements de communication : Dans les équipements de communication, les circuits imprimés sont utilisés pour réaliser la transmission et le traitement des signaux, garantissant la stabilité et la fiabilité des communications. Ordinateurs : Dans les ordinateurs, les circuits imprimés sont utilisés pour connecter divers composants matériels, permettant la transmission et le traitement des données. Électronique grand public : Dans l'électronique grand public, les circuits imprimés sont utilisés pour réaliser le contrôle et l'interaction de divers modules fonctionnels. Dispositifs médicaux : Les circuits imprimés utilisent des procédés de soudure sans plomb et des matériaux respectueux de l'environnement, répondant aux normes environnementales et réduisant la pollution.
