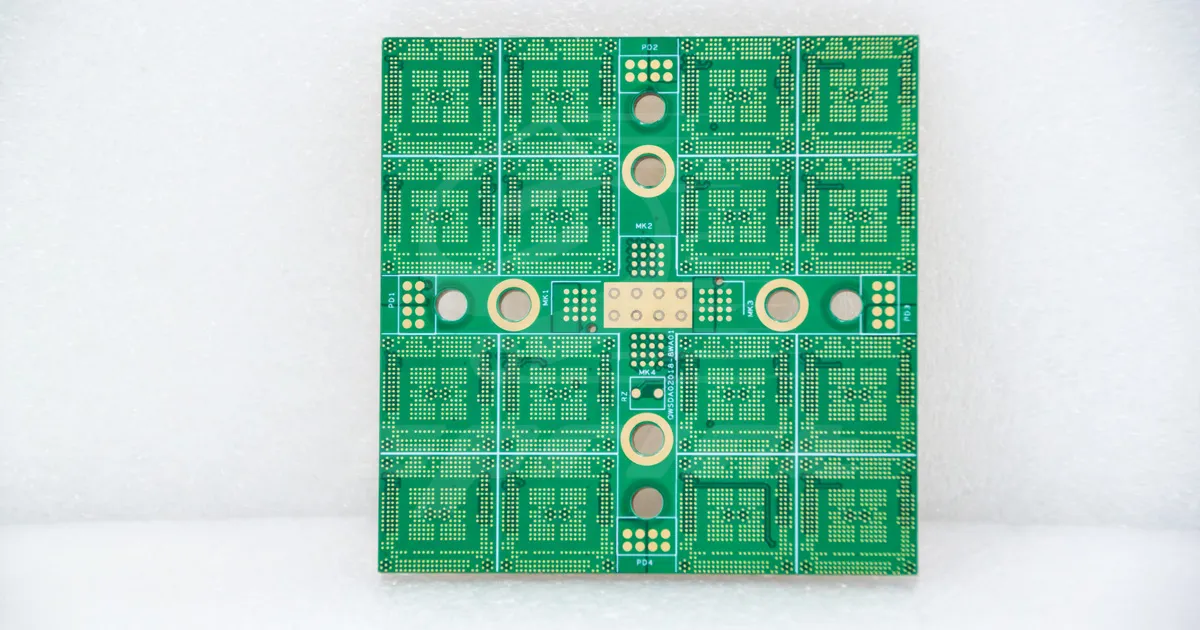

Transfert de chaleur sur PCB : comprendre la gestion thermique des circuits imprimés

Les circuits imprimés (PCB) génèrent de la chaleur lors de leur fonctionnement. Pour éviter les dommages causés par la chaleur, il est nécessaire de mettre en œuvre des techniques de flux thermique adaptées pour garantir la dissipation de cette énergie.

Notions de base sur le transfert de chaleur

Fondamentalement, le transfert de chaleur aborde deux aspects clés : la température et le flux thermique. La température désigne le degré d'énergie thermique disponible, tandis que le flux thermique décrit le mouvement de l'énergie thermique d'un endroit à un autre. À l'échelle microscopique, l'énergie thermique est directement liée à l'énergie cinétique des molécules. Plus la température d'un matériau est élevée, plus l'agitation thermique de ses molécules est importante. Il est normal que des régions à énergie cinétique élevée la transfèrent vers des régions à énergie cinétique plus faible. Plusieurs propriétés des matériaux peuvent réguler efficacement le transfert de chaleur entre deux régions de températures différentes. Ces propriétés comprennent la conductivité thermique, la densité des matériaux, la vitesse et la viscosité des fluides. Prises ensemble, ces propriétés compliquent considérablement la résolution de nombreux problèmes de transfert de chaleur. La conductivité thermique est une propriété essentielle du transfert de chaleur, car elle détermine la capacité d'un matériau à conduire la chaleur. Les matériaux à conductivité thermique élevée peuvent transférer la chaleur plus efficacement que ceux à faible conductivité thermique. La densité des matériaux est également un facteur important, car les matériaux plus denses peuvent stocker davantage d'énergie thermique et contribuer à réguler les variations de température au fil du temps. Les vitesses et les viscosités des fluides peuvent également avoir un impact sur le transfert de chaleur, car les fluides à vitesses élevées et à faibles viscosités peuvent transférer la chaleur plus rapidement que ceux à faibles vitesses et à viscosités élevées.

Les mécanismes de transfert de chaleur

Les mécanismes de transfert de chaleur peuvent être classés en trois groupes : Conduction : Il s’agit du transfert d’énergie thermique des zones à énergie cinétique moléculaire plus élevée vers les zones à énergie cinétique plus faible par collisions directes de molécules. Dans les métaux, les électrons de la bande de conduction peuvent également transporter une partie de l’énergie d’une région à une autre. Convection : Lorsque de la chaleur est générée dans un dispositif électronique, elle est transportée par conduction vers une région adjacente, qui la transfère ensuite à un fluide. Ce processus est appelé convection, et le fluide peut prendre la forme d’un gaz, comme l’air, ou d’un liquide classique, comme l’eau. Rayonnement : Tous les matériaux émettent de l’énergie thermique, et la quantité d’énergie émise est déterminée par la température. Lorsque les températures sont uniformes, le flux de rayonnement est en équilibre entre les objets, et il n’y a pas d’échange d’énergie thermique. Cependant, cet équilibre change lorsque les températures varient, et l’énergie thermique est transférée des régions à températures plus élevées vers les régions à températures plus basses. La compréhension de ces trois mécanismes de transfert de chaleur est essentielle pour optimiser la gestion thermique des dispositifs électroniques et autres systèmes. En manipulant et en contrôlant ces mécanismes, les ingénieurs et les scientifiques peuvent concevoir et optimiser des matériaux et des systèmes pour obtenir des performances thermiques optimales.

Techniques de conception de circuits imprimés pour le transfert de chaleur

Pour la gestion thermique des circuits imprimés, plusieurs techniques s'offrent à vous. Parmi celles-ci :

• Dissipateurs thermiques. Cette technique utilise de grandes pièces métalliques à haute conductivité. Ces pièces se fixent aux pièces qui produisent de la chaleur et exposent une plus grande surface à l'air. Cette configuration réduit la résistance thermique et, avec un ventilateur, améliore encore le flux thermique.
• Le cuivre coule. En remplissant les zones inutilisées de métal et en reliant ce dernier à la terre, tous les composants du circuit imprimé se connectent facilement à la terre.
• Vias thermiques. Souvent utilisés avec les coulées de cuivre, les vias thermiques créent un chemin vers le cuivre et les composants du circuit imprimé.
• Vias remplis de cuivre. Les vias peuvent être remplis de cuivre pour améliorer le transfert de chaleur.
• Matériaux à conductivité thermique élevée. Des matériaux comme l'aluminium, la céramique et le cuivre sont utilisés pour améliorer la conductivité thermique du PCB.
