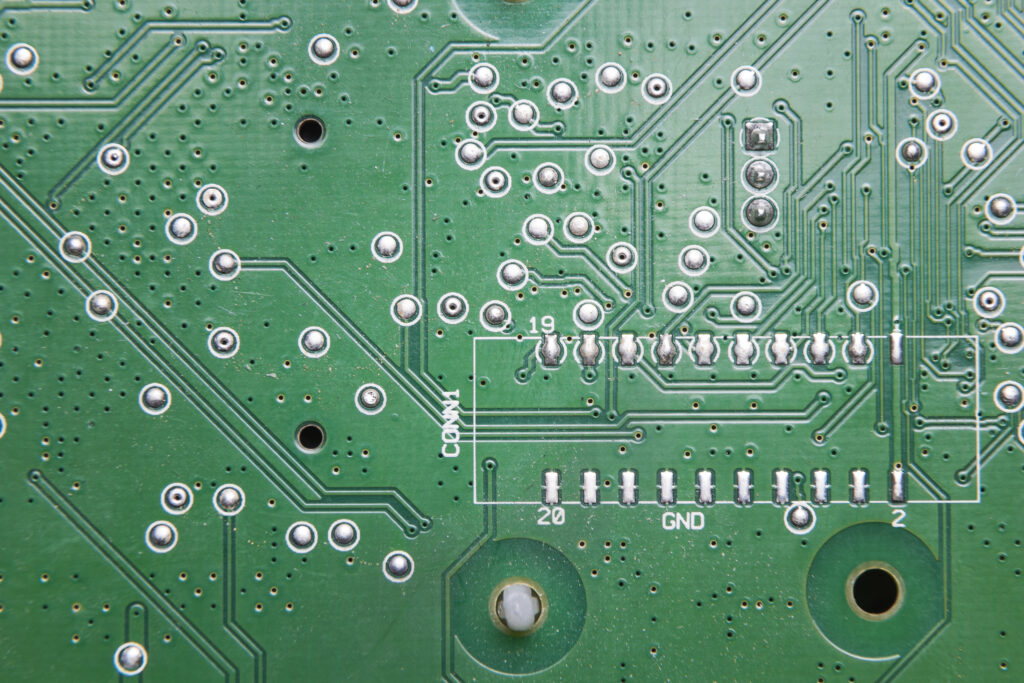

Vous êtes-vous déjà demandé à quoi servent ces revêtements verts et ces marquages blancs sur les appareils électroniques ? Lorsque vous démontez un appareil électronique ou examinez attentivement votre prototype de carte électronique, vous remarquerez peut-être une couche de revêtement vert sur les pastilles de soudure et des marquages blancs sur le circuit imprimé. Ces revêtements verts sont appelés masques de soudure, et les marquages blancs sont les sérigraphies des circuits imprimés. Bien que relativement peu utilisés dans la fabrication de composants électroniques, ils jouent un rôle essentiel. Cet article présente les fonctions des masques de soudure et des sérigraphies des circuits imprimés, ainsi que leurs avantages pour le processus de fabrication électronique. Avant d'aborder l'importance des masques de soudure et des sérigraphies des circuits imprimés, commençons par comprendre leurs définitions et fonctions respectives. Cela nous aidera à mieux comprendre leur rôle dans la fabrication électronique.
Qu'est-ce qu'un masque de soudure ?
Un masque de soudure est un revêtement généralement vert appliqué sur un circuit imprimé (PCB). Il est appliqué sur les pastilles de soudure, c'est-à-dire les zones métalliques entre les broches des composants et le PCB. Les masques de soudure sont généralement en polyimide ou en résine époxy et sont appliqués en couche sur la feuille de cuivre du PCB. Leur fonction principale est de protéger les pastilles de soudure de la corrosion et des dommages environnementaux. Il forme une couche isolante qui prévient les courts-circuits, les interférences électriques, ainsi que les dommages causés par l'oxydation ou la corrosion pendant le processus de soudure. Le revêtement du masque de soudure peut également réduire les ponts de soudure et les erreurs pendant le processus, garantissant ainsi la précision et la fiabilité des soudures. Le masque de soudure joue un rôle essentiel dans les processus de fabrication et d'assemblage des PCB. En tant que couche protectrice, il protège les pastilles de soudure des substances corrosives, de la poussière, de l'humidité et des contaminants potentiellement présents dans l'environnement extérieur. Cela contribue à maintenir la fiabilité et la durabilité des pastilles de soudure et à prolonger la durée de vie du circuit imprimé. Les propriétés isolantes du masque de soudure préviennent efficacement les courts-circuits entre les différentes pastilles de soudure, évitant ainsi la formation de chemins de courant incorrects. Il réduit également le risque d'interférences électromagnétiques (EMI) et radiofréquences (RFI), renforçant ainsi l'immunité du circuit imprimé aux interférences. Le revêtement du masque de soudure contrôle le flux de soudure, réduisant ainsi les erreurs de soudure et le risque de court-circuit entre les pastilles. Il fournit un guidage précis pour limiter la position de la soudure, rendant le processus de soudure plus contrôlé et précis. Le masque de soudure est largement utilisé dans divers appareils et industries électroniques, notamment : Équipements de communication : Le masque de soudure est utilisé dans la fabrication et l'assemblage de circuits imprimés pour téléphones portables, routeurs, stations de base de communication et autres appareils, garantissant leur stabilité et leur fiabilité dans divers environnements. Électronique automobile : Dans le domaine de l'électronique automobile, le masque de soudure est utilisé pour la fabrication et l'assemblage d'unités de commande, de groupes d'instruments, de systèmes de divertissement embarqués, etc., afin de garantir leur bon fonctionnement dans des conditions de vibrations, de température et d'humidité extrêmes. Systèmes de contrôle industriel : Le masque de soudure est appliqué sur les circuits imprimés des systèmes d'automatisation et de contrôle industriels afin de les protéger de la poussière, de l'humidité et des substances chimiques présentes dans les environnements industriels, garantissant ainsi la fiabilité et la stabilité des équipements. Équipements médicaux : Dans la fabrication de dispositifs médicaux, le masque de soudure est utilisé sur les circuits imprimés de divers équipements médicaux afin de prévenir l'impact des bactéries, des liquides corrosifs et de la contamination environnementale sur les performances des dispositifs et la sécurité des patients. En résumé,Le masque de soudure joue un rôle crucial dans la fabrication de dispositifs électroniques dans divers domaines. Il protège les pastilles de soudure, améliore la stabilité et la fiabilité des circuits imprimés, tout en réduisant les défauts de soudure et les coûts de maintenance. C'est un composant indispensable de la fabrication électronique moderne. Maintenant que nous avons compris le rôle du masque de soudure, intéressons-nous aux sérigraphies des circuits imprimés et à leur importance.
Que sont les sérigraphies PCB ?
La sérigraphie sur PCB désigne les marquages blancs imprimés sur un circuit imprimé, généralement réalisés par sérigraphie. Ces marquages visibles servent d'identification et de guidage pour faciliter l'assemblage, les tests et la réparation lors de la fabrication électronique. La sérigraphie comprend généralement du texte, des symboles, des étiquettes de broches, l'emplacement des composants et d'autres informations pertinentes, qui peuvent être imprimés directement sur la surface du circuit imprimé ou sur le dessus des composants. La sérigraphie sur PCB joue un rôle important dans la fabrication électronique. Elle fournit des marquages textuels et symboliques facilitant l'identification et la localisation des composants, connecteurs, points de test et autres éléments critiques du circuit imprimé. Ceci est particulièrement important pour le personnel d'assemblage, car il peut installer et connecter correctement les composants en suivant les instructions de sérigraphie, réduisant ainsi les risques d'erreurs d'assemblage. De plus, la sérigraphie fournit des références utiles pour la réparation et le dépannage, facilitant ainsi la localisation et la résolution des problèmes. La sérigraphie sur PCB améliore la texture visuelle des circuits imprimés et confère aux produits électroniques un aspect professionnel et de haute qualité. Les marquages précis et les informations clairement visibles fournis par la sérigraphie peuvent renforcer l'attrait visuel du produit et améliorer l'expérience utilisateur. De plus, la sérigraphie permet d'intégrer des logos de marque et de répondre aux exigences de personnalisation grâce à différentes couleurs et polices, conférant ainsi au produit des caractéristiques visuelles uniques. La sérigraphie sur PCB offre une représentation visuelle des informations cruciales, facilitant ainsi la lecture et la compréhension des circuits imprimés. En marquant les broches des composants, les points de connexion, la tension et le nom des signaux, entre autres détails importants, la sérigraphie aide les ingénieurs et les techniciens à comprendre rapidement la fonctionnalité et l'objectif de conception du circuit imprimé. Ceci est essentiel pour le développement, les tests et la maintenance des systèmes électroniques, car elle contribue à réduire les erreurs et à améliorer l'efficacité. La sérigraphie sur PCB est largement utilisée dans divers appareils et systèmes électroniques, notamment dans les domaines suivants : Électronique grand public : La sérigraphie sur PCB est couramment utilisée dans les produits électroniques grand public tels que les téléphones portables, les tablettes, les téléviseurs, les appareils audio et les appareils électroménagers. Elle permet aux utilisateurs d'identifier et d'utiliser divers boutons, connecteurs et voyants. Contrôle industriel : Dans les systèmes d'automatisation et de contrôle industriels, la sérigraphie sur PCB est utilisée pour identifier les composants clés tels que les capteurs, les actionneurs, les contrôleurs et les connecteurs, afin d'aider les ingénieurs à effectuer le câblage et le débogage appropriés. Équipement médical : Dans le secteur médical, la sérigraphie sur PCB est essentielle pour identifier les différentes zones fonctionnelles, les panneaux de contrôle et les panneaux d'avertissement sur les dispositifs médicaux.Elles fournissent des directives essentielles aux professionnels de santé pour utiliser correctement les équipements et respecter les consignes de sécurité spécifiques. Électronique automobile : Dans le domaine de l’électronique automobile, la sérigraphie des circuits imprimés est utilisée pour identifier les composants clés tels que les unités de commande, les capteurs, les faisceaux de câbles et les connecteurs des systèmes électroniques automobiles. Elle aide les techniciens dans les diagnostics, les réparations et les travaux de maintenance. En résumé, la sérigraphie des circuits imprimés joue un rôle crucial dans la fabrication électronique en fournissant identification, guidage et lisibilité, améliorant ainsi la fonctionnalité et l’effet visuel des cartes de circuits imprimés. Que ce soit dans l’électronique grand public, le contrôle industriel, les dispositifs médicaux ou l’électronique automobile, la sérigraphie des circuits imprimés joue un rôle clé pour garantir les performances et la fiabilité des produits électroniques. Notre introduction au masque de soudure et à la sérigraphie des circuits imprimés illustre leur importance dans la fabrication électronique. Résumons maintenant leurs avantages. Le masque de soudure et la sérigraphie des circuits imprimés jouent un rôle crucial dans la protection des circuits imprimés et des pastilles de soudure. Un masque de soudure est une couche de revêtement appliquée sur les pastilles de soudure, qui empêche l’excès de pâte à souder de couler autour des pastilles pendant la soudure, évitant ainsi les courts-circuits et les défauts de soudure. Il agit également comme une barrière contre l'air, l'humidité et d'autres facteurs environnementaux susceptibles de provoquer la corrosion et l'oxydation du circuit imprimé, prolongeant ainsi sa durée de vie. Le masque de soudure offre également des propriétés isolantes, empêchant les courts-circuits électriques entre les plots de soudure. Il offre également une certaine protection mécanique, réduisant ainsi l'impact des dommages physiques externes sur le circuit imprimé. En résumé, le masque de soudure assure le bon fonctionnement du circuit imprimé et des plots de soudure dans divers environnements en formant une couche protectrice, améliorant ainsi la fiabilité et la stabilité de l'équipement. Le masque de soudure et la sérigraphie des circuits imprimés jouent un rôle crucial dans le processus de fabrication électronique, améliorant considérablement l'efficacité de la production. La présence d'un masque de soudure simplifie le processus de soudure et le rend plus précis. Il peut limiter l'écoulement de la pâte à souder, simplifiant ainsi le placement des composants sur les plots de soudure. L'utilisation d'un masque de soudure réduit également le gaspillage de pâte à souder pendant le processus de soudure, améliorant ainsi l'efficacité de la production et réduisant les coûts. De plus, la sérigraphie des circuits imprimés sert d'outil d'étiquetage et de guidage, aidant le personnel de fabrication à positionner et installer avec précision les composants électroniques, réduisant ainsi les risques d'erreurs d'assemblage. En fournissant des instructions et des marquages clairs, la sérigraphie sur PCB améliore l'efficacité, la précision et la maîtrise du processus de fabrication. L'impression sérigraphique sur PCB joue un rôle important dans la fabrication électronique en fournissant une identification et des indications. Les marquages sérigraphiés apparaissent généralement sur le circuit imprimé sous forme de symboles, de texte ou de graphiques blancs.Ils permettent d'identifier des emplacements importants tels que les composants, les connecteurs et les points de test sur le circuit imprimé. Ces marquages aident le personnel de fabrication à identifier et localiser précisément les composants lors de l'assemblage et des tests, réduisant ainsi les erreurs et améliorant l'efficacité. De plus, la sérigraphie sur circuit imprimé peut inclure les numéros de version, les informations du fabricant et d'autres identifiants importants, facilitant ainsi la maintenance après-vente et le dépannage. Grâce à une identification et des instructions claires, la sérigraphie sur circuit imprimé garantit la qualité et la cohérence des circuits imprimés, simplifie le processus de fabrication et améliore la traçabilité des produits. Comme expliqué dans cet article, le masque de soudure et la sérigraphie sur circuit imprimé jouent un rôle crucial dans la fabrication électronique. Le masque de soudure protège le circuit imprimé et les pastilles de soudure, prévenant ainsi les courts-circuits et la corrosion environnementale. Parallèlement, la sérigraphie sur circuit imprimé assure l'identification et le guidage, rendant le processus de fabrication électronique plus efficace et précis. Ces petits revêtements verts et ces marquages blancs jouent un rôle clé dans les performances et la fiabilité des appareils électroniques. Par conséquent, que ce soit pour des projets personnels ou une production à grande échelle, le masque de soudure et la sérigraphie sur circuit imprimé sont indispensables.
