Causes et contre-mesures des bavures de fraisage des contours des circuits imprimés
2023-08-03Journaliste: SprintPCB
À l'ère des technologies modernes en constante évolution, nous sommes indissociables de la collaboration entre divers appareils intelligents, dont le cœur est le circuit imprimé. Base des appareils électroniques, les PCB assurent la connexion et le support des différents composants électroniques, leur permettant de fonctionner en parfaite coordination. Cependant, lors de la fabrication et de l'assemblage des PCB, un risque apparemment mineur, mais potentiellement important, peut survenir : les « bavures dues au fraisage des contours ». Vous vous demandez peut-être quel impact une minuscule bavure peut avoir ? Laissez-moi vous éclairer sur ce mystère discret. Imaginez : un fabricant d'électronique renommé développe un smartphone très attendu, un produit qui a déjà mobilisé des ressources et un temps considérables, et qui est sur le point de faire sensation sur le marché. Cependant, lors de la phase finale d'assemblage et de test, il rencontre un problème complexe : le connecteur de la batterie du téléphone ne s'insère pas correctement, ce qui entraîne une connexion inefficace de la batterie. Étonnamment, la cause principale de ce problème se trouve être des bavures sur le PCB fraisé. Le problème des bavures a non seulement placé l'entreprise dans une situation délicate, retardant la sortie de ses produits, mais surtout, s'il n'est pas résolu rapidement, il pourrait entraîner une perte de compétitivité sur le marché, voire nuire à la réputation de la marque. Cet exemple illustre parfaitement la réaction en chaîne que les bavures de fraisage de surface peuvent déclencher dans la fabrication de produits électroniques. Alors, qu'est-ce qu'une bavure sur les bords des circuits imprimés ? Comment se forme-t-elle ? Ce terme peut être inconnu du grand public, mais en approfondissant son essence, nous découvrirons qu'il peut cacher d'autres risques. Explorons maintenant le mystère des bavures sur les bords des circuits imprimés, comprenons leurs causes et apprenons à les contrer pour garantir la stabilité et les performances des produits électroniques.
Qu'est-ce qu'une bavure de PCB sur le fraisage du contour ?
Les bavures de PCB sur le contour du circuit imprimé désignent les minuscules protubérances ou pointes acérées qui peuvent apparaître sur le bord ou la surface d'un circuit imprimé pendant le processus de fabrication, notamment lors de l'opération de fraisage. Ces bavures sont généralement dues à des résidus de matériaux issus des opérations de découpe, d'ébarbage ou de perçage, ou à des irrégularités du processus de fabrication. Elles peuvent être constituées de débris métalliques ou non métalliques, tels que du cuivre, de l'étain, des fibres de verre, etc., qui peuvent adhérer au bord ou à la surface du circuit imprimé.
Causes des bavures sur le fraisage des contours des circuits imprimés
Sélection des matériaux
La dureté et les propriétés des matériaux ont un impact significatif sur la formation de bavures. Le choix de matériaux plus durs ou non uniformes peut entraîner davantage de bavures lors du processus de fabrication. Les matériaux couramment utilisés dans la fabrication de circuits imprimés comprennent le FR-4 (résine époxy renforcée de fibre de verre) et les substrats métalliques. Parmi eux, le FR-4, en raison de sa teneur plus élevée en fibre de verre, peut générer davantage de bavures lors de l'usinage.
Processus de fabrication

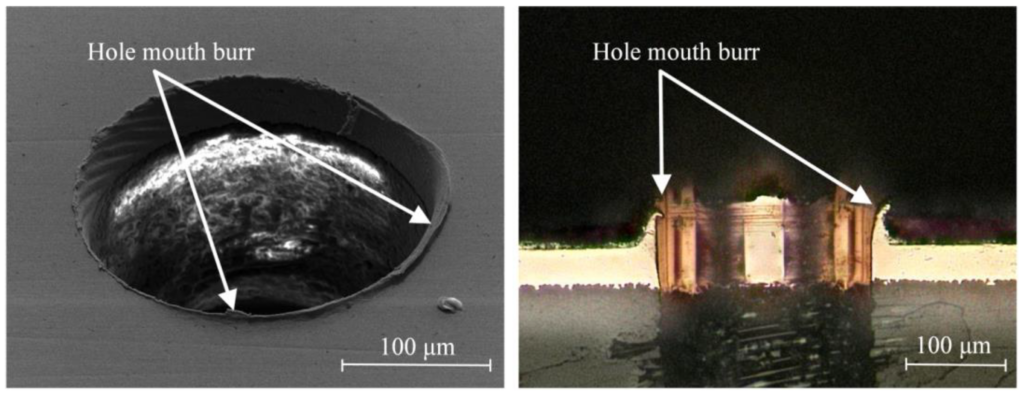

Lors des étapes d'usinage telles que la découpe, le perçage et le fraisage, les bavures constituent le principal problème. Différentes techniques d'usinage peuvent entraîner des bavures de différents degrés. L'affûtage des outils de coupe et la vitesse d'usinage peuvent influencer la formation de bavures. Des outils trop usés ou des vitesses d'usinage excessives peuvent facilement entraîner des problèmes de bavures. Lors du perçage, l'utilisation d'outils inappropriés, des paramètres de coupe inappropriés ou des vitesses de perçage excessivement élevées peuvent également provoquer des bavures. En fraisage, la conception de la fraise, la profondeur de fraisage, l'avance, etc., influencent l'apparition de bavures.
Contrôle des équipements et des processus
Les performances et la précision des équipements d'usinage influencent également la formation de bavures. Un équipement d'usinage de haute précision peut minimiser les problèmes de bavures. Le contrôle du procédé est également crucial pour gérer la formation de bavures. Un contrôle efficace du procédé garantit une réduction de la formation de bavures pendant le processus de fabrication.
Conception de circuits imprimés
La disposition du circuit imprimé peut également avoir une incidence sur les problèmes de bavures. Une conception inappropriée peut entraîner une contrainte inégale sur certaines zones, favorisant ainsi la formation de bavures. Pour remédier à ces problèmes, des mesures d'optimisation de la conception peuvent être mises en œuvre, comme l'ajout de congés, l'optimisation de la répartition des matériaux, etc.
Nettoyage et entretien
Outre les facteurs mentionnés ci-dessus, la propreté et l'entretien des équipements ont également un impact sur la formation de bavures. L'accumulation de résidus de matière ou l'usure excessive des équipements ou des outils de coupe peuvent entraîner une augmentation des bavures.
Contrôle de la qualité des matières premières
Choisir des matières premières de haute qualité peut réduire les problèmes de bavures. Le contrôle qualité des fournisseurs de matières premières afin de garantir leur conformité aux normes en vigueur est un aspect crucial.
Effets des bavures sur les bords des circuits imprimés
Insertion difficile du connecteur
Les bavures sur les bords des circuits imprimés peuvent rendre difficile l'insertion ou l'extraction des connecteurs. Cet inconvénient peut obliger les utilisateurs à exercer une force supplémentaire ou à utiliser des outils pour connecter ou remplacer les composants, augmentant ainsi la complexité d'utilisation du produit.
Problème électrique
Les bavures peuvent provoquer des courts-circuits ou des circuits ouverts entre les pistes, affectant ainsi les performances globales du circuit imprimé. Cela peut entraîner des dysfonctionnements du produit, des pannes fonctionnelles, voire endommager d'autres composants.
Interférence de signal
Les bavures de fraisage externes sur le circuit imprimé peuvent provoquer des interférences de signal, notamment lors de transmissions de signaux haute fréquence et haut débit. Cela peut entraîner une baisse de la qualité du signal, entraînant des erreurs de transmission de données ou des interruptions de communication.
Réduction de la stabilité des PCB
Les bavures peuvent affaiblir la stabilité et la durabilité des circuits imprimés, notamment dans les environnements vibrants ou oscillants. Une utilisation prolongée ou une exposition à des conditions difficiles peut entraîner le desserrage ou l'endommagement des circuits imprimés.
Problème de chaleur
Les bavures peuvent entraîner une dissipation thermique inefficace sur certains circuits imprimés, entraînant une augmentation localisée de la température. Des températures élevées pourraient endommager les composants électroniques ou réduire leur durée de vie.
Apparence et qualité
Les bavures de fraisage de surface peuvent compromettre l'esthétique et la qualité globale du PCB, affectant ainsi l'attrait visuel du produit et sa compétitivité sur le marché.
Risque pour la sécurité
Les bavures peuvent entraîner un risque d'électrocution, notamment en cas de contact avec des bavures exposées. Cela représente un risque potentiel pour la sécurité, notamment pour les produits exigeant un niveau de sécurité élevé, tels que les appareils électroménagers et les dispositifs médicaux.
Augmentation des coûts de production
La présence de bavures sur le contour du circuit imprimé augmente la complexité et le taux de défauts lors du processus de fabrication. Leur traitement nécessite des étapes supplémentaires, ce qui augmente les coûts et les délais de production. Les bavures sur le contour du circuit imprimé constituent un problème majeur à ne pas négliger, car elles peuvent impacter les performances et la fiabilité du circuit imprimé. Cet article explique que les bavures peuvent entraîner des difficultés d'insertion des connecteurs, des problèmes électriques et, dans les cas les plus graves, provoquer des courts-circuits, compromettant ainsi l'ensemble du dispositif électronique. Par conséquent, la question des bavures lors de la fabrication et de l'assemblage des circuits imprimés doit faire l'objet d'une attention particulière.
Prévention et traitement de la formation de bavures
La formation de bavures sur le contour d'un circuit imprimé usiné peut avoir un impact significatif sur les performances du circuit imprimé et du produit global. Il est donc crucial de prendre des mesures préventives et de traiter le problème rapidement.
Sélection des matériaux

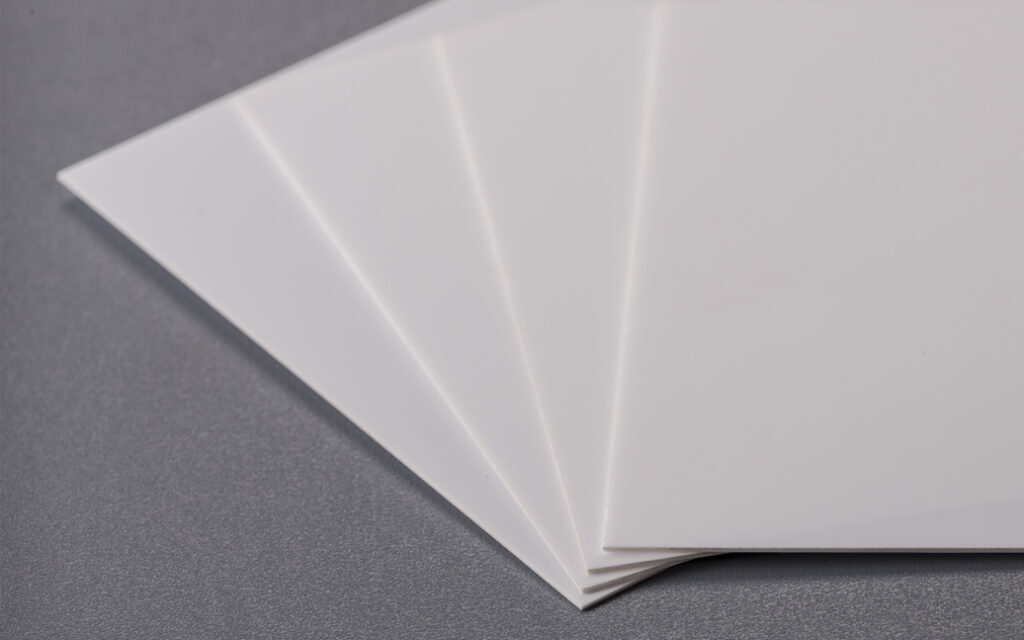

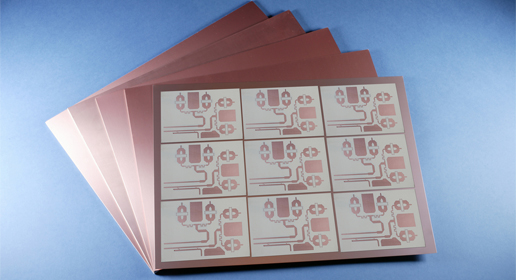

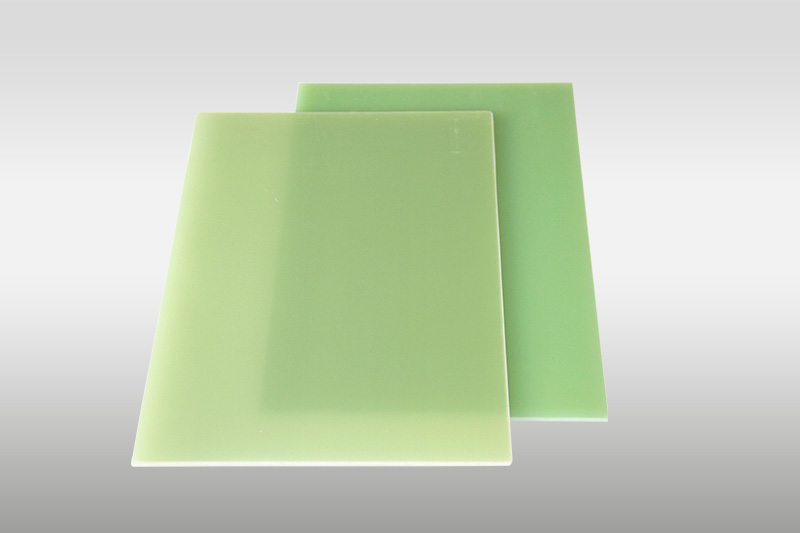

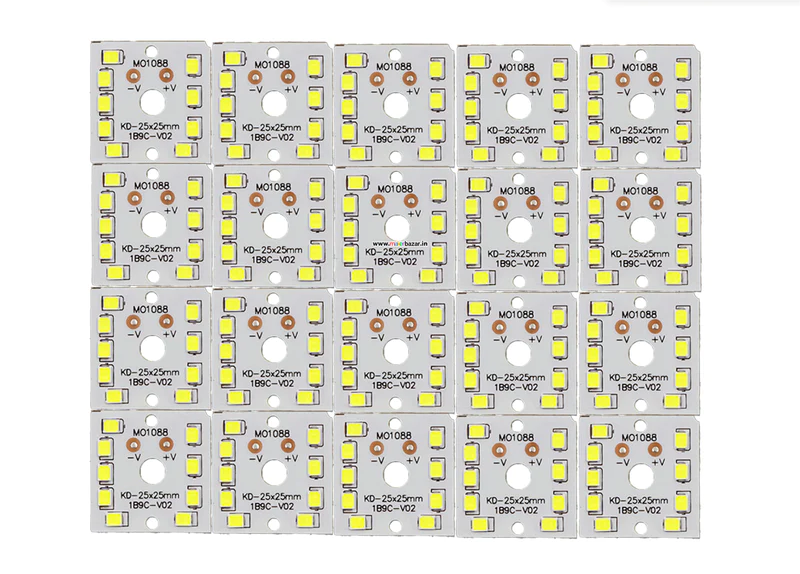

Choisissez des substrats PCB de haute qualité pour garantir une surface lisse et sans défauts apparents. Les matériaux haut de gamme réduisent le risque de bavures. Voici quelques substrats PCB de haute qualité courants : FR-4 (époxy renforcé de fibre de verre) : Le FR-4 est le substrat PCB le plus courant et le plus utilisé. Il offre d'excellentes performances d'isolation, une résistance mécanique et une stabilité thermique exceptionnelles, ce qui le rend adapté à la plupart des produits électroniques courants. FR-4 High TG (FR-4 à haute température de transition vitreuse) : Il s'agit d'une version améliorée du FR-4, avec une température de transition vitreuse (TG) plus élevée, lui permettant de maintenir de meilleures performances dans les environnements à haute température. Convient aux applications haute température telles que l'électronique automobile, les commandes industrielles, etc. FR-4 préimprégné : Ce matériau subit un durcissement partiel pendant le processus de fabrication, conservant ainsi une certaine flexibilité, ce qui le rend adapté aux PCB flexibles nécessitant un pliage. PCB à noyau métallique (circuit imprimé à noyau métallique) : Les PCB à noyau métallique utilisent du métal comme substrat, comme l'aluminium ou le cuivre. Français Ils présentent d'excellentes propriétés de conductivité thermique et de dissipation thermique, ce qui les rend adaptés aux appareils électroniques haute puissance, aux éclairages LED, etc. Substrat en céramique : Les substrats en céramique offrent d'excellentes caractéristiques haute fréquence et une résistance aux températures élevées. Ils sont largement utilisés dans des domaines tels que les circuits RF, les antennes et les appareils à micro-ondes. Substrat en PTFE (polytétrafluoroéthylène) : Le substrat en PTFE présente d'excellentes propriétés diélectriques et une résistance chimique, ce qui le rend adapté aux circuits numériques haute fréquence et haute vitesse. Matériau Rogers : Le matériau Rogers est un type de matériau de substrat haute fréquence spécial avec d'excellentes performances diélectriques et de faibles pertes, largement utilisé dans les circuits RF haute fréquence et les applications microruban. Substrat en molybdène : Les substrats en molybdène présentent des performances exceptionnelles dans les applications spécialisées à haute température et haute puissance, telles que l'électronique aérospatiale et les amplificateurs haute puissance. Substrat en saphir : Le substrat en saphir est un matériau rare et avancé utilisé dans l'industrie des PCB, caractérisé par d'excellentes propriétés optiques et une conductivité thermique exceptionnelle. Il est couramment utilisé dans les lasers de haute puissance et les dispositifs optoélectroniques.
Optimisation des paramètres de traitement
Au cours du processus de fabrication de PCB, l'optimisation rationnelle des paramètres de traitement, tels que la vitesse de coupe, la sélection des outils et les angles de coupe, peut réduire considérablement la probabilité de génération de bavures.
Processus de perçage et de fraisage
Le choix de procédés de perçage et de fraisage appropriés garantit des diamètres de trou précis et un état de surface lisse. L'utilisation d'équipements et de procédés d'usinage de haute qualité contribue également à réduire efficacement les bavures.
Conditions environnementales contrôlées
Pendant le processus de fabrication des PCB, il est essentiel de maintenir une température et une humidité environnementales appropriées pour éviter des facteurs tels que les décharges électrostatiques qui pourraient entraîner des bavures.
Lithographie et polissage des bords
La lithographie des bords ou le polissage des cartes PCB permet d'éliminer les bavures et les bords tranchants, améliorant ainsi la qualité des bords de la carte.
Ébavurage du contour du PCB
Inspection et identification
Pendant le processus de fabrication ou d'assemblage du circuit imprimé, inspectez rapidement la surface et les bords du circuit imprimé pour identifier tout problème de bavure.
Ébavurage manuel
Pour les bavures petites et visibles, un ébavurage manuel peut être effectué à l'aide de papier de verre fin, d'une toile abrasive ou d'un petit couteau afin de les éliminer délicatement. Veillez à ne pas exercer de force excessive pour ne pas endommager le circuit imprimé.
Outil d'ébavurage pneumatique
Pour les grandes surfaces ou les problèmes de bavures plus graves, un outil d'ébavurage pneumatique, tel qu'un pistolet à sable pneumatique, peut être utilisé pour un traitement plus rapide et plus efficace.
Traitement chimique
Dans certains cas, des méthodes de traitement chimique peuvent être employées, utilisant des agents chimiques ou des solutions pour dissoudre ou ramollir les bavures, qui peuvent ensuite être éliminées par jet ou nettoyage.
Technologie de bordure
Certains fabricants de PCB utilisent la technologie de bordure, en utilisant des matériaux ou des revêtements spéciaux pour envelopper les bords de la carte, empêchant ainsi la génération de bavures.
Meulage et polissage
En cas de problèmes de bavures très importants, un meulage mécanique ou un polissage mécano-chimique peuvent être utilisés pour obtenir une surface lisse et plane sur le circuit imprimé. Il est important de noter que la manipulation des bavures nécessite une attention particulière afin de ne pas endommager le circuit imprimé. Pour les circuits imprimés produits en grande quantité, il est conseillé de prendre des mesures préventives dès la fabrication afin de réduire la formation de bavures. Cela permet une manipulation ultérieure plus efficace. La gestion des bavures lors du fraisage des circuits imprimés est un aspect crucial du processus de fabrication et d'assemblage, car elle a un impact direct sur les performances et la fiabilité des produits électroniques. En prévenant et en traitant rapidement les bavures, on peut améliorer la qualité des circuits imprimés, garantissant ainsi la compétitivité des produits sur le marché et répondant aux besoins et aux attentes des utilisateurs.Faites confiance à SprintPCB pour laisser libre cours à votre créativité. Notre équipe de professionnels se surpassera pour répondre à vos besoins en matière de circuits imprimés et garantir que votre conception se démarque par sa qualité et ses performances. Que vous soyez fabricant, ingénieur ou fabricant d'électronique, nous vous proposons les solutions les plus adaptées. Visitez notre site web officiel pour entamer un nouveau chapitre de votre parcours de conception !
