5 problèmes courants liés aux cartes PCB flexibles

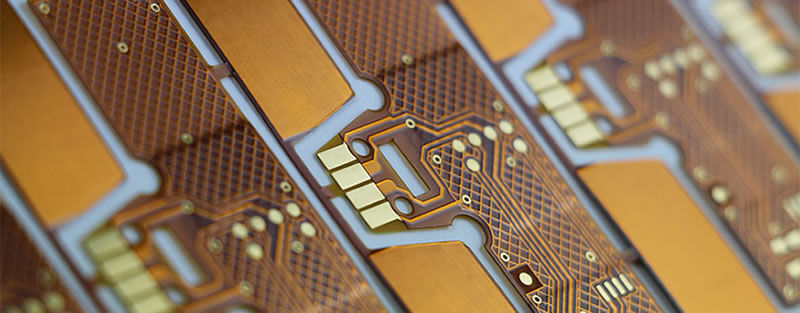

Les circuits imprimés flexibles ont révolutionné le monde des cartes de circuits imprimés en permettant de les plier, de les façonner et de les tordre pour s'adapter à diverses applications, au lieu d'être limités par une structure rigide. Sans eux, certaines applications modernes seraient peu pratiques, voire impossibles. Cependant, travailler avec des circuits imprimés flexibles peut engendrer divers problèmes. Cependant, les cartes de circuits imprimés flexibles nécessitent une approche de conception spécifique et adaptée à la flexibilité. Il existe plusieurs types de problèmes courants liés aux cartes de circuits imprimés flexibles, notamment :

• Ouvertures du masque de soudure/du revêtement de protection insuffisantes : En raison du processus de fabrication, les circuits flexibles peuvent se déformer. Les concepteurs habitués aux circuits imprimés rigides peuvent ne pas autoriser de tolérances plus importantes pour le revêtement de protection, la découpe, les raidisseurs ou la compression de l'adhésif résultant du laminage diélectrique du revêtement. Cela peut entraîner des problèmes ; il est donc important de s'assurer que les ouvertures du revêtement de protection sont suffisamment larges.
• Joints de soudure trop proches du point de courbure : les joints de soudure sont plus rigides que le reste de la piste en cuivre en raison de l'ajout de soudure. S'ils sont trop proches du point de courbure, la carte risque de tomber en panne en raison de plages de soudure fissurées ou d'une perte de lamination.
• Espacement entre les pastilles de soudure : des ouvertures de recouvrement plus grandes peuvent exposer les bords des pistes conductrices adjacentes, ce qui peut entraîner des courts-circuits ou des ponts de soudure entre les pastilles ou les broches du connecteur. Les concepteurs doivent s'assurer qu'il y a suffisamment d'espace entre chaque pastille de soudure et la piste conductrice adjacente pour éviter ce problème.
• Points de contrainte dans les conducteurs : les dispositions de pistes qui fonctionnent pour les circuits imprimés rigides, tels que ceux avec des jonctions aiguës ou des coins pointus, peuvent entraîner une fracture ou un délaminage lorsqu'ils sont pliés dans des circuits imprimés flexibles.
• Traces superposées : les traces situées à l'extérieur du rayon de courbure peuvent se fissurer lors d'une courbure du circuit si elles sont superposées et non dans l'axe neutre de la courbure. Concevoir la zone comme une seule couche conductrice peut éviter ce problème.
